VMUSIC3

产品分类: 工具-嵌入式系统
产品描述:
供应商型号: 768-1179-ND
供应商: Digi-Key
标准整包数: 1
FUTURE TECHNOLOGY DEVICES INTERNATIONAL 工具-嵌入式系统 VMUSIC3

VMUSIC3概述

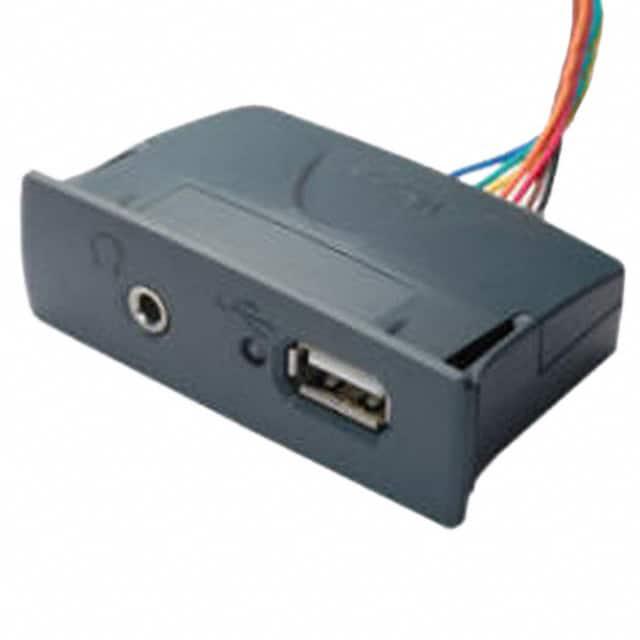

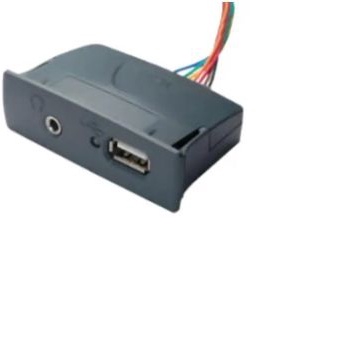

    VMusic3: USB Host and MP3/WMA Player Application Module

    1. 产品简介


    VMusic3 是一款内置USB主机控制器的音频播放模块,适用于需要集成USB主机功能和音频播放能力的应用场景。它能够通过USB闪存盘读取MP3和其他音频格式文件,并通过耳机插孔和线路输出接口播放立体声音频。VMusic3 封装在一个精美的外壳中,配备了一个双色LED指示灯,适合于成品设计中的快速集成。

    2. 技术参数


    - USB 接口:USB “A” 型插座用于连接USB客户端设备。
    - 音频解码芯片:VLSI Solution 的 VS1053b 压缩音频编解码器,用于MP3和WMA文件的解码播放。
    - 电源电压:5V 供电输入。
    - 信号引脚:
    - UART 接口:包含 RXD、TXD、RTS#、CTS# 和 RI#/WU 信号。
    - SPI 接口:包含 MOSI、MISO、SS# 和 CLK 信号。
    - 最大额定值:
    - 存储温度:-40°C 至 85°C。
    - 工作温度(带电运行):-30°C 至 85°C。
    - VCC 供应电压:-0.3V 至 +5.5V。
    - USB 引脚电压:-0.5V 至 +3.63V。

    3. 产品特点和优势


    - 支持MP3和WMA播放:VMusic3 内置VLSI Solution 的 VS1053b 音频解码器,可以高效播放MP3和WMA格式的音频文件。
    - 灵活的接口选择:支持UART和SPI两种接口,可以通过跳线进行配置以适应不同的需求。
    - 可重新编程:VMusic3 支持通过UART接口或Vinculum-II调试模块端口重新编程,使用户可以根据需要修改或替换默认固件。
    - 兼容性:通过 USB-A 插座支持与各种USB客户端设备连接,适用于多种应用场合。

    4. 应用案例和使用建议


    - UART 接口示例:一个实际案例展示了如何通过PIC微控制器控制VMusic3来实现MP3的播放、暂停、快进等功能。
    - 具体步骤:
    - 连接PIC微控制器到VMusic3的UART接口。
    - 使用推按钮控制MP3的播放/暂停、停止、快进/音量增加、后退/音量减小等功能。
    - 建议:对于初次使用的用户,建议参考用户手册和相关的应用程序说明,确保正确连接和配置,以避免潜在的错误和故障。

    5. 兼容性和支持


    - 兼容性:VMusic3 通过 USB-A 插座支持与各种USB客户端设备连接,如USB闪存驱动器、手机等。
    - 支持和维护:Future Technology Devices International Ltd 提供技术支持和维护服务。有关更多信息,可以通过电子邮件或官方网站联系。

    6. 常见问题与解决方案


    - Q: VMusic3 是否可以支持其他音频格式?
    - A: VMusic3 默认支持MP3和WMA格式,如果需要支持其他格式,可以修改或替换固件。
    - Q: 如何更换或更新VMusic3的固件?
    - A: 通过UART接口或Vinculum-II调试模块端口进行编程和调试。

    7. 总结和推荐


    综上所述,VMusic3是一款集成了USB主机功能和音频播放功能的多功能模块,具有出色的兼容性和易用性。无论是开发音频相关项目还是需要集成USB主机功能的应用场景,VMusic3都是理想的选择。强烈推荐用于需要高效音频播放和便捷USB接口支持的应用场合。

VMUSIC3厂商介绍

Future Technology Devices International(FTDI)是一家全球领先的半导体公司,专注于为各种电子设备提供接口解决方案。FTDI的主营产品包括USB接口芯片、串行接口芯片、USB桥接芯片、USB集线器芯片等。这些产品广泛应用于消费电子、工业控制、医疗设备、汽车电子等领域。

FTDI的优势在于其强大的研发能力和创新技术。公司拥有一支经验丰富的研发团队,不断推出性能优越、兼容性强的新产品。FTDI的产品具有低功耗、高速度、高稳定性等特点,能够满足客户在不同应用场景下的需求。此外,FTDI还提供全面的技术支持和定制化服务,帮助客户解决技术难题,提高产品竞争力。

VMUSIC3数据手册

厂牌 PDF简要描述 下载
FUTURE TECHNOLOGY DEVICES INTERNATIONAL 工具-嵌入式系统 FUTURE TECHNOLOGY DEVICES INTERNATIONAL VMUSIC3 VMUSIC3数据手册

VMUSIC3封装设计

查看详情并下载
Symbol
Footprint
3D Model
