FT5HNBPK12.0-T1

产品分类: 有源晶振
厂牌: FOX ELECTRONICS
产品描述: ±2.5ppm 12MHz ±2ppm 贴片安装 5mm*3.2mm*1.5mm
供应商型号: F-FT5HNBPK12.0-T1
供应商: 海外现货
标准整包数: 1000

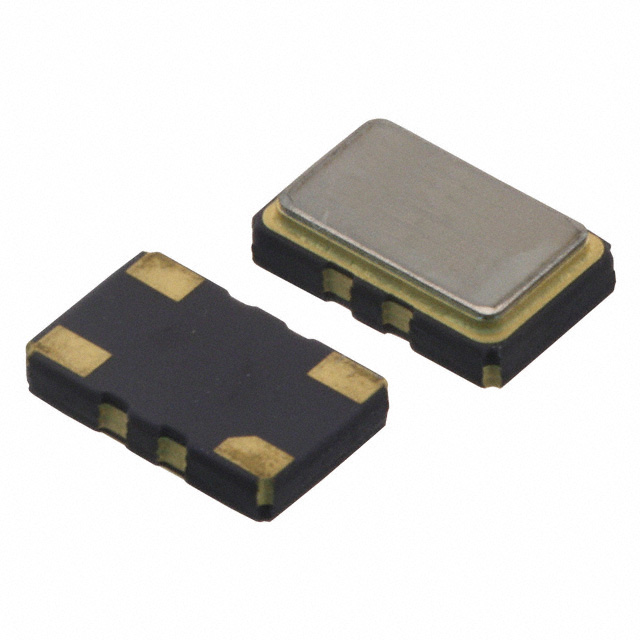

FOX ELECTRONICS 有源晶振 FT5HNBPK12.0-T1

FT5HNBPK12.0-T1概述


    产品简介


    基本介绍
    产品类型:3.3V超小型表面贴装HCMOS温度补偿晶体振荡器(TCXO)/可变温度补偿晶体振荡器(VCTCXO)。
    型号:FOX924系列
    主要功能:这款电子元器件主要用于频率控制,适用于需要高精度时钟信号的应用场合。
    应用领域:广泛应用于通信设备、计算机网络、工业控制系统及消费电子产品中。

    技术参数


    - 频率范围:10.000 MHz 至 30.000 MHz
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +85°C
    - 供电电压:3.3V ± 5%
    - 输入电流:5.0mA
    - 初始频率容差(在25°C下,经两次回流后):±1.5 PPM
    - 频率稳定性
    - 温度范围:±2.0 PPM
    - 供电电压变化(3.3V ± 5%):±0.3 PPM
    - 输出电压(HCMOS):90% VDD 最小值
    - 输出负载电容:15pF
    - 年老化率:±0.3 PPM
    - 启动时间:5ms最大值
    - 可调范围(电压控制):±5.0 至 ±15.0 PPM

    产品特点和优势


    - 高度集成:尺寸小巧,最大高度为1.5mm,适合空间受限的设计。
    - 成本效益:设计低功耗且易于生产,从而降低整体成本。
    - 环境适应性强:能够在宽广的工作温度范围内稳定工作。
    - 高精度:频率稳定性好,特别是在不同温度和电压条件下表现优异。
    - 可靠性:具有良好的抗干扰能力和长寿命。

    应用案例和使用建议


    应用案例:
    - 在通信设备中用于实现精确的时钟同步。
    - 在计算机网络中用于高速数据传输。
    - 在工业控制系统中作为核心的时序控制单元。
    使用建议:
    - 确保电路板设计满足器件所需的最小接地面积和电源噪声抑制。
    - 使用高质量的印刷电路板材料和工艺,以确保长期可靠运行。
    - 考虑在高温环境下进行充分的热测试,以验证产品的稳定性和可靠性。

    兼容性和支持


    - 兼容性:与多种主流电子设备和系统兼容。
    - 支持和服务:由专业工程师团队提供技术支持和咨询服务。同时,可通过官网获取详尽的技术文档和相关资料。

    常见问题与解决方案


    - 问题1:启动时间过长。
    解决方案:检查电源电压是否在规定的范围内,并确认输出负载电容符合要求。

    - 问题2:频率不稳定。
    解决方案:确保设备处于正确的温度和电压范围内,并检查外部干扰因素。

    - 问题3:初次使用时频率偏差大。
    解决方案:进行适当的校准调整,确保在25°C下的初始频率容差符合标准。

    总结和推荐


    总体而言,FOX924系列的3.3V超小型表面贴装HCMOS温度补偿晶体振荡器是一款性能优异、性价比高的电子元器件。其紧凑的设计、高精度和良好的稳定性使其成为众多高要求应用的理想选择。强烈推荐给寻求高性能频率控制解决方案的工程师和技术人员。

FT5HNBPK12.0-T1参数

参数
频率容差 ±2ppm
频率 12MHz
频率稳定性 ±2.5ppm
长*宽*高 5mm*3.2mm*1.5mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FT5HNBPK12.0-T1厂商介绍

Fox Electronics是一家全球领先的电子元件制造商和分销商,专注于为各种工业、商业和*事应用提供高质量的电子组件。公司主营产品包括但不限于:

1. 电容器:涵盖陶瓷电容器、薄膜电容器等多种类型,广泛应用于电源管理、信号处理等领域。
2. 电感器:包括铁氧体电感器、线圈等,用于滤波、振荡器和变压器等。
3. 电阻器:提供各种类型的电阻器,如金属膜电阻器、碳膜电阻器等,用于电路的分压、分流和限流。
4. 二极管和晶体管:包括肖特基二极管、MOSFET、双极型晶体管等,用于整流、开关和放大。
5. 集成电路:提供各种逻辑IC、放大器IC、电源管理IC等,用于复杂的电子系统设计。

Fox Electronics的优势在于:

- 质量保证:提供符合国际标准的高品质产品。
- 快速响应:快速响应客户需求,提供及时的技术支持和物流服务。
- 定制服务:能够根据客户特定需求提供定制化解决方案。
- 广泛的产品线:提供广泛的电子元件选择,满足不同应用的需求。
- 全球分销网络:拥有遍布全球的销售和服务网络,确保全球客户的供应连续性。

Fox Electronics致力于通过技术创新和卓越的客户服务,为客户提供可靠的电子元件解决方案。

FT5HNBPK12.0-T1数据手册

厂牌 PDF简要描述 下载
FOX ELECTRONICS 有源晶振 FOX ELECTRONICS FT5HNBPK12.0-T1 FT5HNBPK12.0-T1数据手册

FT5HNBPK12.0-T1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 1.423 ¥ 12.0525
2000+ $ 1.4103 ¥ 11.9449
3000+ $ 1.3976 ¥ 11.8372
库存: 1000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 12052.5
