首页  >  产品百科  >  FC4SDCBMM8.0-T1

FC4SDCBMM8.0-T1

产品分类: 无源晶振
厂牌: FOX ELECTRONICS
产品描述: 20pF ±30ppm ±50ppm 8MHz 80Ω HC-49 贴片安装 11.7mm*5mm*4.5mm
供应商型号: 4216265
供应商: 海外现货
标准整包数: 1

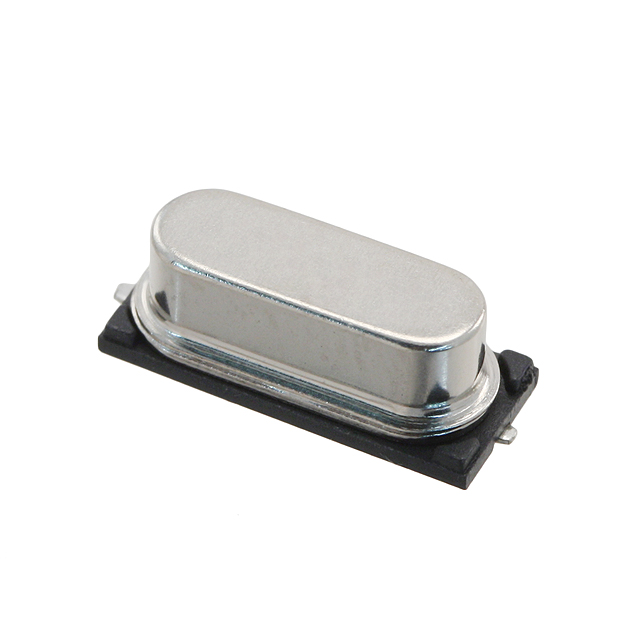

FOX ELECTRONICS 无源晶振 FC4SDCBMM8.0-T1

FC4SDCBMM8.0-T1概述

    # FC4SD(前称HC49SDLF)11.7mm x 5.0mm电阻焊接贴片晶体

    产品简介


    FC4SD是一款专为满足高精度需求设计的表面贴装晶体,采用电阻焊接技术,确保了优异的机械稳定性和电气性能。其核心作用是提供精准的频率参考信号,在通信、网络、医疗设备及消费电子产品等领域有着广泛的应用。

    技术参数


    | 参数 | 规格 |

    | 尺寸 | 11.7mm x 5.0mm |
    | 频率范围 | 3.200 ~ 80.000 MHz |
    | 频率容差 | ±10 ppm |
    | 稳定性 | ±5 ppm |
    | 工作温度范围 | -55°C ~ +125°C |
    | 寄生电容 | 7 pF |
    | 负载电容 | 可选:7 pF至20 pF |
    | 最大驱动功率 | 0.5 mW(典型值:100 µW) |
    | 年老化率 | ±3 ppm/年 |
    | 焊接温度/时间 | 260°C/10秒 x 2 |
    | 符合标准 | RoHS兼容,无铅 |

    产品特点和优势


    - 高精度:可实现频率容差低至±10 ppm,稳定性可达±5 ppm。
    - 宽温域适应性:支持极端环境下的操作,工作温度范围从-55°C到+125°C。
    - 多种负载选项:提供从7 pF到20 pF的不同负载电容选择,灵活适配各类应用需求。
    - 卓越可靠性:采用电阻焊接技术,保证长期使用的可靠性和稳定性。

    应用案例和使用建议


    应用案例
    1. 无线通信设备:如手机、路由器等需要高精度时钟信号的场合。
    2. 工业控制:自动化生产线上的精确计时系统。
    3. 汽车电子:车载娱乐信息系统中的音频处理模块。
    使用建议
    - 在选择负载电容时,应根据具体电路设计的要求来确定最佳匹配值,以达到最优性能。
    - 安装过程中要注意避免过高的焊接温度和时间,防止对器件造成损害。

    兼容性和支持


    FC4SD完全符合RoHS指令要求,不含任何有害物质,适合绿色制造环境。制造商提供全面的技术支持服务,包括样品申请、定制化开发和技术咨询等。

    常见问题与解决方案


    1. 问:如何判断晶体是否正常工作?
    答:可以通过万用表测量晶体两端的阻抗来判断其状态,若阻抗值处于正常范围内则表明晶体工作正常。
    2. 问:长时间存储后发现晶体失效怎么办?
    答:建议定期检查库存品的状态,并按照厂商推荐的方法进行适当的保养处理。

    总结和推荐


    总体来看,FC4SD凭借其出色的精度、稳定的性能以及广泛的适用性,在众多领域都展现出了强大的竞争力。对于追求高性能且需应对恶劣环境条件的应用来说,这无疑是一个值得信赖的选择。因此,我们强烈推荐使用这款晶体作为关键组件之一。

FC4SDCBMM8.0-T1参数

参数
频率容差 ±30ppm
等效串联电阻 80Ω
频率 8MHz
驱动电平 -
负载电容 20pF
频率稳定性 ±50ppm
长*宽*高 11.7mm*5mm*4.5mm
通用封装 HC-49
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FC4SDCBMM8.0-T1厂商介绍

Fox Electronics是一家全球领先的电子元件制造商和分销商,专注于为各种工业、商业和*事应用提供高质量的电子组件。公司主营产品包括但不限于:

1. 电容器:涵盖陶瓷电容器、薄膜电容器等多种类型,广泛应用于电源管理、信号处理等领域。
2. 电感器:包括铁氧体电感器、线圈等,用于滤波、振荡器和变压器等。
3. 电阻器:提供各种类型的电阻器,如金属膜电阻器、碳膜电阻器等,用于电路的分压、分流和限流。
4. 二极管和晶体管:包括肖特基二极管、MOSFET、双极型晶体管等,用于整流、开关和放大。
5. 集成电路:提供各种逻辑IC、放大器IC、电源管理IC等,用于复杂的电子系统设计。

Fox Electronics的优势在于:

- 质量保证:提供符合国际标准的高品质产品。
- 快速响应:快速响应客户需求,提供及时的技术支持和物流服务。
- 定制服务:能够根据客户特定需求提供定制化解决方案。
- 广泛的产品线:提供广泛的电子元件选择,满足不同应用的需求。
- 全球分销网络:拥有遍布全球的销售和服务网络,确保全球客户的供应连续性。

Fox Electronics致力于通过技术创新和卓越的客户服务,为客户提供可靠的电子元件解决方案。

FC4SDCBMM8.0-T1数据手册

厂牌 PDF简要描述 下载
FOX ELECTRONICS 无源晶振 FOX ELECTRONICS FC4SDCBMM8.0-T1 FC4SDCBMM8.0-T1数据手册
