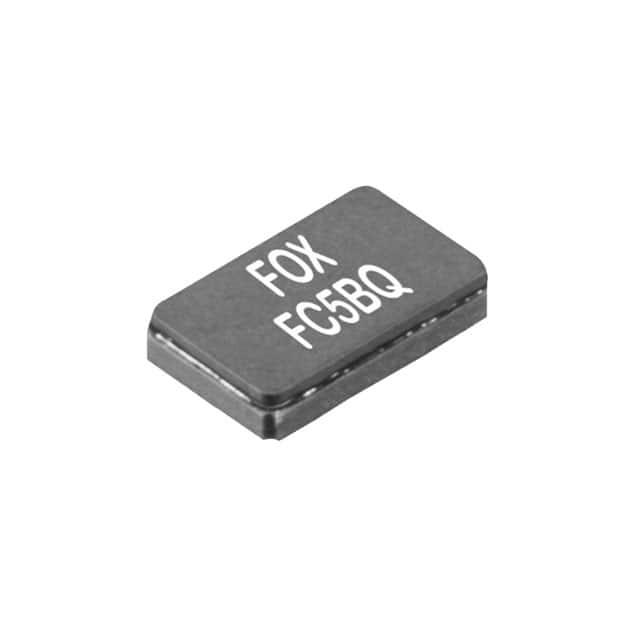

FC5BQCCMC25.0-T1

产品分类: 无源晶振
厂牌: FOX ELECTRONICS
产品描述: 20pF ±30ppm ±30ppm 25MHz 50Ω 贴片安装 5mm*3.2mm*1.2mm
供应商型号: N-FC5BQCCMC25.0-T1
供应商: 云汉优选
标准整包数: 1
FOX ELECTRONICS 无源晶振 FC5BQCCMC25.0-T1

FC5BQCCMC25.0-T1概述

    电子元器件技术手册:FC5BQ SMD Crystal

    1. 产品简介


    FC5BQ是一款表面贴装晶体(SMD Crystal),尺寸为5.0mm x 3.2mm,专为高频通信和精确计时应用设计。它通过提供稳定的频率输出,确保设备运行的准确性和可靠性。广泛应用于移动通信、网络设备、航空航天以及汽车电子等领域。

    2. 技术参数


    - 尺寸:5.0mm x 3.2mm
    - 频率范围:8.000 ~ 48.000 MHz
    - 频率容差:
    - @ 25°C: ±20 PPM(可根据选项调整)
    - 稳定性:
    - @ 25°C: ±10 PPM(可根据选项调整)
    - 温度范围:
    - 工作温度: -40°C ~ +85°C
    - 存储温度: -40°C ~ +85°C
    - 端子类型:Ag 终端镀层
    - 负载电容:5 pF(可选其他值)
    - 驱动功率:0.5 mW
    - 老化率:每年 ±5 PPM
    - 密封方式:树脂密封
    - 铅含量:无铅
    - RoHS合规性:是

    3. 产品特点和优势


    - 高精度:频率容差可达±20 PPM,确保极高的精度。
    - 高稳定性:工作温度范围内稳定至±10 PPM。
    - 宽工作温度范围:可在极端环境中稳定运行,从-40°C到+85°C。
    - 环保材料:采用树脂密封,无铅且符合RoHS标准,适用于环保要求较高的场合。
    - 多种频率选择:支持8.000 MHz至48.000 MHz范围内的多个频率,满足不同应用需求。

    4. 应用案例和使用建议


    - 移动通信设备:确保在高温环境下也能稳定工作。
    - 网络路由器:保证高速传输的数据稳定性。
    - 航空航天设备:在极端环境下仍能保持高精度。

    使用建议:
    - 在选择负载电容时,需根据具体应用场景调整以达到最佳效果。
    - 请严格按照规定的操作温度范围使用,以避免因过热导致损坏。

    5. 兼容性和支持


    - 兼容性:FC5BQ晶体与多种电路板设计兼容,适用于主流微处理器和FPGA。
    - 支持:供应商提供全面的技术支持和售后服务,包括定制化解决方案和故障排除服务。

    6. 常见问题与解决方案


    - Q1: 温度波动大影响稳定性
    - A: 选用稳定性更好的晶体型号,或采取外部温度补偿措施。
    - Q2: 频率偏移
    - A: 检查电路设计是否合理,确认电源稳定性并适当调整负载电容。
    - Q3: 晶体老化
    - A: 定期检测晶体频率,及时更换老化的晶体。

    7. 总结和推荐


    FC5BQ SMD Crystal凭借其高精度、高稳定性和宽温度范围等特性,在众多关键应用中表现出色。尽管价格相对较高,但其优异性能使其成为高性能电子设备的理想选择。建议在对频率稳定性要求较高的应用场景中使用此产品。
    总体而言,我们强烈推荐使用FC5BQ SMD Crystal,尤其是对于需要高度精确计时和信号处理的应用场景。

FC5BQCCMC25.0-T1参数

参数
频率稳定性 ±30ppm
频率容差 ±30ppm
等效串联电阻 50Ω
频率 25MHz
驱动电平 -
负载电容 20pF
长*宽*高 5mm*3.2mm*1.2mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FC5BQCCMC25.0-T1厂商介绍

Fox Electronics是一家全球领先的电子元件制造商和分销商,专注于为各种工业、商业和*事应用提供高质量的电子组件。公司主营产品包括但不限于:

1. 电容器:涵盖陶瓷电容器、薄膜电容器等多种类型,广泛应用于电源管理、信号处理等领域。
2. 电感器:包括铁氧体电感器、线圈等,用于滤波、振荡器和变压器等。
3. 电阻器:提供各种类型的电阻器,如金属膜电阻器、碳膜电阻器等,用于电路的分压、分流和限流。
4. 二极管和晶体管:包括肖特基二极管、MOSFET、双极型晶体管等,用于整流、开关和放大。
5. 集成电路:提供各种逻辑IC、放大器IC、电源管理IC等,用于复杂的电子系统设计。

Fox Electronics的优势在于:

- 质量保证:提供符合国际标准的高品质产品。
- 快速响应:快速响应客户需求,提供及时的技术支持和物流服务。
- 定制服务:能够根据客户特定需求提供定制化解决方案。
- 广泛的产品线:提供广泛的电子元件选择,满足不同应用的需求。
- 全球分销网络:拥有遍布全球的销售和服务网络,确保全球客户的供应连续性。

Fox Electronics致力于通过技术创新和卓越的客户服务,为客户提供可靠的电子元件解决方案。

FC5BQCCMC25.0-T1数据手册

厂牌 PDF简要描述 下载
FOX ELECTRONICS 无源晶振 FOX ELECTRONICS FC5BQCCMC25.0-T1 FC5BQCCMC25.0-T1数据手册

FC5BQCCMC25.0-T1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.5088 ¥ 4.3248
550+ $ 0.4841 ¥ 4.1149
1000+ $ 0.4488 ¥ 3.8148
5000+ $ 0.3978 ¥ 3.3813
10000+ $ 0.3876 ¥ 3.2946
库存: 25773
起订量: 250 增量: 1
交货地:
最小起订量为:250
合计: ¥ 1081.2
