HX711

产品分类: 模数转换器(ADC)
产品描述: 10sps,80sps 24 Differential SOP-16 贴片安装
供应商型号: HX711 SOP-16
供应商: 国内现货
标准整包数: 50

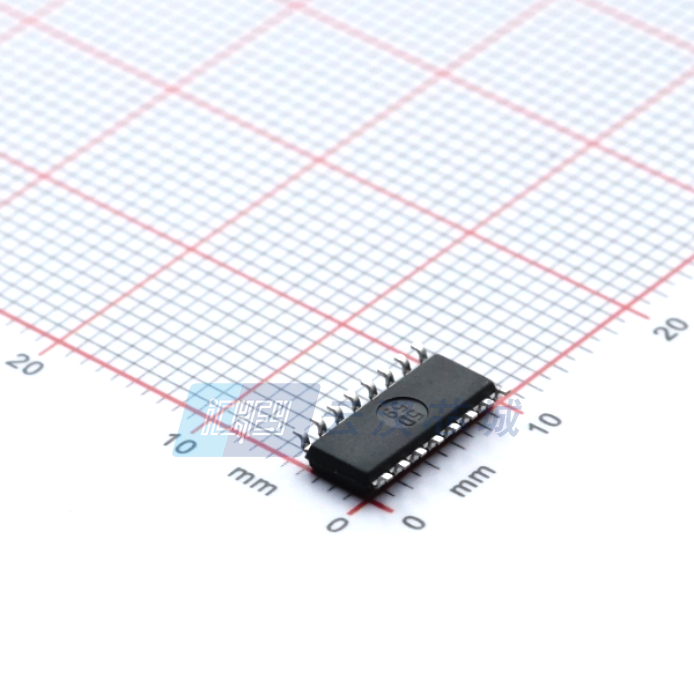

AVIA/厦门海芯科技 模数转换器(ADC) HX711

HX711概述

    HX711 电子秤专用模拟/数字(A/D)转换器芯片

    1. 产品简介


    HX711 是一款专为高精度电子秤而设计的 24 位 A/D 转换器芯片。它采用了海芯科技的专利技术,集成了包括稳压电源和片内时钟振荡器等外围电路,旨在降低电子秤的整机成本并提高性能和可靠性。HX711 能够提供简单的数字控制和串口通讯接口,适用于各种工业和商业应用场合。

    2. 技术参数


    - 工作电压范围: 2.6 ~ 5.5V
    - 工作温度范围: -40 ~ +85°C
    - 输入增益: 32, 64, 128
    - 输入信号幅值:
    - 通道 A: ±20mV 或 ±40mV
    - 通道 B: ±80mV
    - 有效位数:
    - 增益=128,速率=10Hz: 19.7 位
    - 无噪声位数:
    - 增益=128,速率=10Hz: 17.3 位
    - 积分非线性: ±0.001% FSR
    - 输出数据速率: 10Hz 或 80Hz
    - 输出数据编码: 二进制补码
    - 输入零点漂移:
    - 增益=128: 0.1 mV
    - 增益=64: 0.2 mV
    - 电源干扰抑制比: 100 dB
    - 输出参考电压: 1.25 V
    - 典型工作电流: < 1.6 mA
    - 断电电流: < 1 μA
    - 封装形式: SOP-16L

    3. 产品特点和优势


    - 高集成度: 集成了稳压电源和时钟振荡器等外围电路,简化了设计和成本。
    - 高精度: 24 位高精度 A/D 转换器,确保高精度测量。
    - 低功耗: 典型工作电流仅 1.6 mA,断电电流仅为 1 μA。
    - 宽工作温度范围: 支持从 -40°C 到 +85°C 的工作温度范围。
    - 灵活的输入选择: 可选通道 A 或通道 B,并具有不同的增益设置。
    - 抗干扰性强: 内置同步抑制 50Hz 和 60Hz 电源干扰的功能。
    - 简单易用: 所有控制信号由管脚驱动,无需编程内部寄存器。

    4. 应用案例和使用建议


    - 应用实例:
    - 计价秤应用: 通道 A 连接传感器,通道 B 通过分压电阻连接电池,用于电池电压检测。
    - 电子秤应用: 未使用内部稳压管,使用内部时钟振荡器,10Hz 输出数据速率。
    - 使用建议:
    - 建议使用 PNP 管 S8550 与片内稳压电源电路配合,以保证电源稳定性。
    - 建议使用通道 A 与传感器相连,通道 B 用于系统参数检测,如电池电压检测。
    - MCU 接口应设置为输入口,避免电流交换(干扰)。

    5. 兼容性和支持


    - 兼容性:
    - HX711 芯片内的稳压电路可直接向 A/D 转换器和外部传感器提供电源,模拟电源电流和数字电源电流都兼容 2.6 ~ 5.5V。
    - 支持:
    - 提供详细的技术手册和参考驱动程序,便于开发和调试。
    - 供应商提供了技术支持,帮助客户解决可能遇到的问题。

    6. 常见问题与解决方案


    - 问题: 串口通讯错误。
    - 解决方案: 确保 PDSCK 的输入时钟脉冲数在 25 到 27 之间。
    - 问题: 输出数据不稳定。
    - 解决方案: 确保传感器和 A/D 转换器使用同一模拟供电电源,并检查传感器信号是否正确。
    - 问题: 电源干扰严重。
    - 解决方案: 确保外部时钟信号幅值不低于 150mV,并使用适当的滤波器进行滤波。

    7. 总结和推荐


    HX711 芯片以其高集成度、高精度、低功耗和宽工作温度范围等特点,成为高精度电子秤和相关工业应用的理想选择。尽管存在一定的学习曲线和配置要求,但凭借其卓越的性能和易于使用的特点,HX711 成为了市场上的强有力竞争者。强烈推荐在高精度称重和工业测量应用中使用 HX711 芯片。

HX711参数

参数
通道数 -
位数 24
电压-电源,模拟 -
信噪比 -
输入类型 Differential
接口类型 -
分辨率 -
电压 - 电源,数字 -
架构 -
采样率 10sps,80sps
通用封装 SOP-16
安装方式 贴片安装
包装方式 管装

HX711厂商介绍

AVIA公司是一家全球知名的**和**设备制造商,专注于为**、**、**和工业市场提供先进的技术和解决方案。公司主营产品包括**发动机、**电子系统、**结构部件、**器和**系统等。

1. **发动机:为各种**提供动力系统,包括民用和*用**。
2. **电子系统:包括飞行控制系统、通信系统、导航系统等,提高飞行安全和效率。
3. **结构部件:生产**的机身、机翼、尾翼等关键结构部件。
4. **器和**系统:为通信、导航、地球观测等任务提供**器和**系统。

AVIA公司的优势在于:
1. 技术创新:拥有强大的研发能力,不断推出新技术和产品。
2. 质量可靠:严格的质量控制体系,确保产品的高性能和可靠性。
3. 客户服务:提供全方位的客户支持,包括售前咨询、售后服务等。
4. 全球布局:在全球范围内设有分支机构,能够快速响应客户需求。

HX711数据手册

厂牌 PDF简要描述 下载
AVIA/厦门海芯科技 模数转换器(ADC) AVIA/厦门海芯科技 HX711 HX711数据手册

HX711封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 1.68
库存: 50
起订量: 50 增量: 50
交货地:
最小起订量为:50
合计: ¥ 84
