HLK-7621

产品分类: 路由器
产品描述: MT7621A双核千兆路由器开发板 嵌入式单片机开发openwrt开发模块
供应商型号: 14M-HLK-7621
供应商: 云汉优选
标准整包数: 1
HI-LINK/深圳海凌科电子 路由器 HLK-7621

HLK-7621概述

    HLK-7621A 模块使用手册

    1. 产品简介

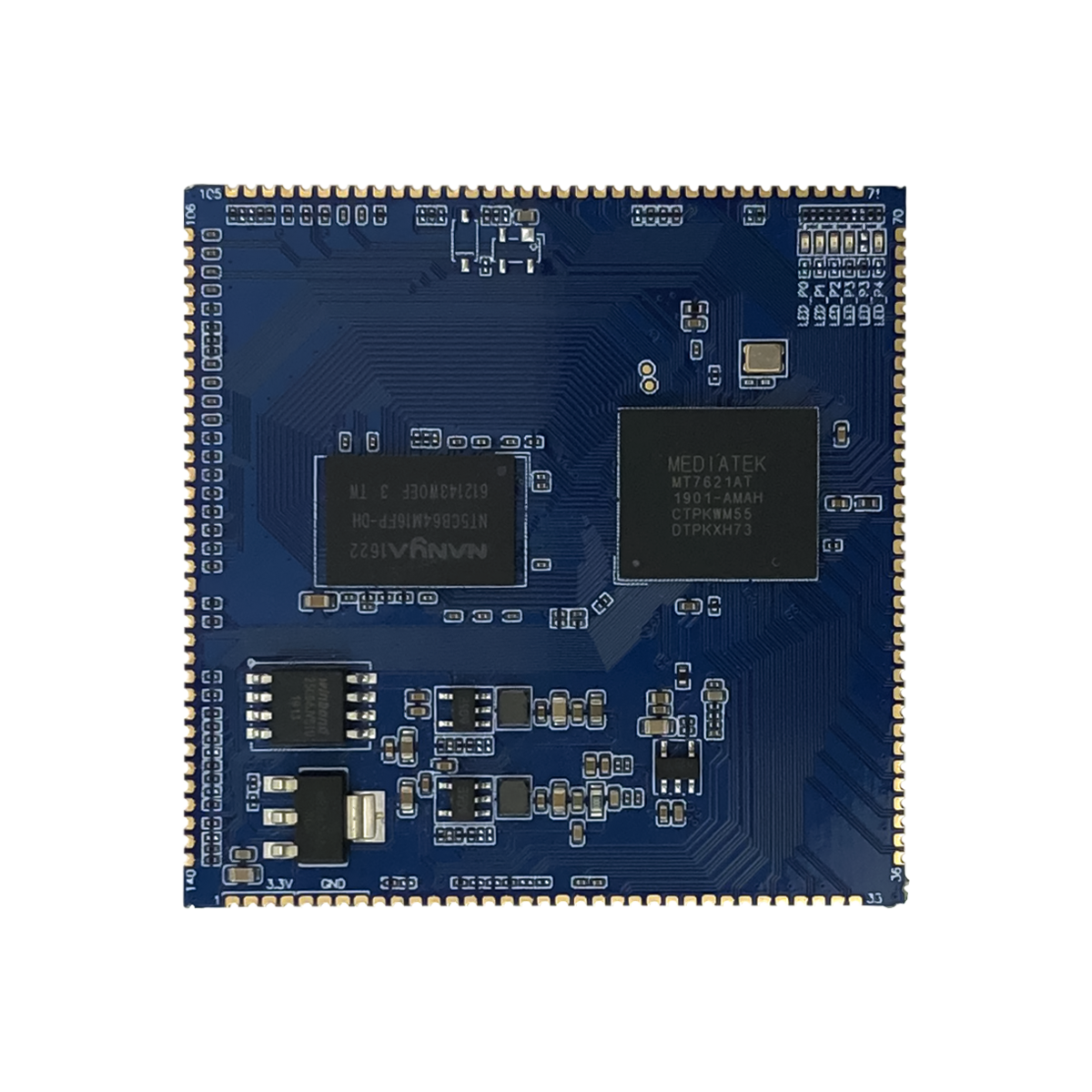

    HLK-7621A 是一款由深圳市海凌科电子有限公司(SHENZHEN HI-LINK ELECTRONIC CO.,LTD.)推出的模块化产品。该模块使用 MT7621A 芯片组,集成了强大的 MIPS-1004Kc 双核处理器(880MHz),具备 5 端口千兆交换机、RGMII 接口、USB3.0 和 USB2.0 等多种接口。这款模块适用于 802.11ac、LTE Cat4/5、边缘计算、热点接入、VPN 以及 AC(访问控制)等领域。此外,它还可以连接触摸面板、ZigBee/Z-Wave 设备,用于互联网服务路由器和家庭安全网关。

    2. 技术参数


    - CPU: 嵌入式 MIPS1004Kc(880MHz,双核)
    - I-Cache 和 D-Cache:每核 32KB
    - L2 Cache:256KB(双核共享)
    - 支持 SMP(对称多处理)
    - 单处理器操作可配置
    - 网络接口:
    - 5 端口千兆交换机(全线速)
    - 5 端口 10/100/1000Mbps MDI 收发器
    - 一个 RGMII/MII 接口
    - 存储: 16 位 DDR2/3(最高 256/512MB)
    - USB: 1 个 USB3.0 + 1 个 USB2.0 或 2 个 USB2.0(均为主机模式)
    - PCIe: 3 个 PCIe 主机端口
    - 接口:
    - I2C, UART Lite x 3, JTAG, MDC, MDIO, GPIO
    - 音频接口: SPDIF 发送、I2S、PCM
    - 网络协议加速: NAT、QoS、Samba 和 VPN
    - 加密能力: 支持 IPsec 加密
    - 功耗管理: 智能时钟缩放
    - 环境适应性:
    - 存储温度范围:-40°C 至 125°C
    - 工作温度范围:-40°C 至 85°C
    - 结温范围:-40°C 至 85°C

    3. 产品特点和优势


    HLK-7621A 的独特之处在于其高性能的 MIPS-1004Kc 双核处理器,支持高达 880MHz 的频率,具有丰富的缓存配置。5 端口千兆交换机和 RGMII/MII 接口确保了高速数据传输的能力。模块还提供了多种存储和接口选项,满足不同的应用需求。这些特性使得 HLK-7621A 在路由器、热点接入、家庭安全网关等领域具有显著的优势和竞争力。

    4. 应用案例和使用建议


    HLK-7621A 可以广泛应用于智能家居、工业自动化、远程监控等领域。例如,在智能家居中,可以将其作为家庭网关,通过 ZigBee/Z-Wave 设备连接家中的智能设备,实现远程控制和数据传输。在使用 HLK-7621A 时,应注意正确的焊接工艺和存储条件,以确保最佳性能和可靠性。具体建议包括:
    - 遵循 IPC/JEDEC 标准进行回流焊工艺,峰值温度不超过 250°C。
    - 控制焊接次数不超过两次。
    - 在未使用的引脚上保持适当的电压状态(NC)。
    - 注意静电防护措施,避免直接用手接触模块。

    5. 兼容性和支持


    HLK-7621A 模块与其他电子元器件和设备具有良好的兼容性。它支持多种标准接口(如 USB3.0、USB2.0、RGMII 等),能够轻松集成到现有的系统中。此外,厂商提供了一系列的技术支持和维护文档,包括推荐的回流焊工艺和注意事项,确保客户在使用过程中能够得到及时的帮助。

    6. 常见问题与解决方案


    根据技术手册中的常见问题和解决方案,以下是几个用户可能遇到的问题及其解决方法:
    - 问题 1: 如何正确焊接 HLK-7621A 模块?
    - 解决方案:遵循推荐的回流焊工艺,确保峰值温度不超过 250°C,焊接次数不超过两次。
    - 问题 2: 如何防止静电损坏?
    - 解决方案:佩戴防静电手套和手腕带,确保焊接前的模块和环境处于合适的湿度范围内。
    - 问题 3: 如何存储 HLK-7621A 模块?
    - 解决方案:将模块存放在密封袋内,置于 0°C 至 40°C 之间,相对湿度低于 90% 的环境中。开启后的模块应在 168 小时内进行焊接,并保持存储湿度低于 10%。

    7. 总结和推荐


    综上所述,HLK-7621A 模块是一款高性能、多功能的电子元器件,适用于多种复杂的应用场景。其强大的 CPU 处理能力、丰富的接口配置和高可靠性使其在市场上具有很强的竞争力。如果需要一个稳定可靠的模块来支持复杂的网络应用和高性能计算任务,HLK-7621A 是一个非常值得推荐的选择。

HLK-7621参数

参数
频段 -
特性 双核全千兆路由网关模块 linux开发板套件嵌入式单片机
数据速率 -
带宽 -
工作电压 3.3V
功率 -
灵敏度 -
接口 -
端口数量 -

HLK-7621厂商介绍

Hi-Link公司是一家高科技企业,专注于提供先进的连接解决方案。公司主营产品包括:

1. 数据通信设备:包括路由器、交换机等,用于网络数据传输和交换。
2. 无线通信产品:如Wi-Fi模块、蓝牙设备等,支持无线数据通信。
3. 工业互联产品:包括工业以太网交换机、串口服务器等,应用于工业自动化和智能制造。
4. 物联网解决方案:提供传感器、网关等设备,支持智能城市、智能家居等应用。

Hi-Link的优势在于:
- 技术创新:持续投入研发,拥有多项专利技术。
- 定制服务:根据客户需求提供个性化解决方案。
- 质量保证:严格的质量控制流程,确保产品可靠性。
- 全球服务网络:在全球多个国家和地区设有服务点,提供快速响应和支持。

HLK-7621数据手册

厂牌 PDF简要描述 下载
HI-LINK/深圳海凌科电子 路由器 HI-LINK/深圳海凌科电子 HLK-7621 HLK-7621数据手册

HLK-7621封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 90
30+ ¥ 86.4
100+ ¥ 84.96
1000+ ¥ 82.8
库存: 50
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 90
