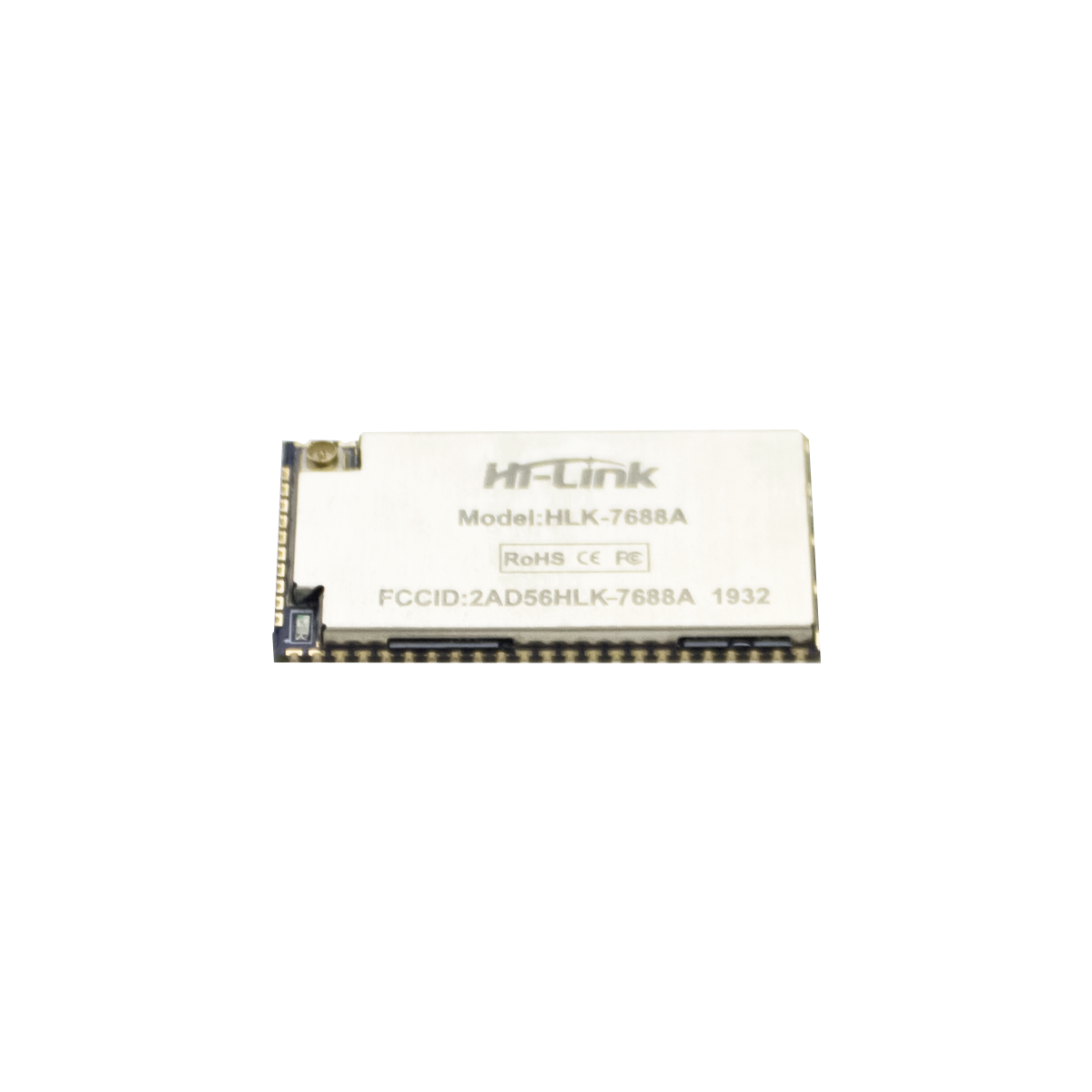

HLK-7688A

产品分类: 路由器
产品描述: 物联网智能串口转WiFi无线路由模块7688A OpenWrt二次开发MT7688
供应商型号: 14M-HLK-7688A
供应商: 云汉优选
标准整包数: 1
HI-LINK/深圳海凌科电子 路由器 HLK-7688A

HLK-7688A概述

    海凌科HLK-7688A物联网模块技术手册

    1. 产品简介


    海凌科电子出品的HLK-7688A模块是一款基于联发科MT7688AN处理器的核心模块,专为低成本和低功耗物联网应用设计。该模块内置完整的MT7688AN接口,支持Linux和OpenWrt操作系统,并允许用户进行二次开发。其应用领域包括智能家居、工业自动化、云服务平台等。

    2. 技术参数


    - 基本参数
    - MCU主频:580MHz
    - 无线速率:150Mbps
    - 无线标准:802.11b/g/n
    - 供电电压:3.3V ±0.2V
    - 内存:DDR2 128MB(可定制)
    - Flash:32MB(可定制)
    - 工作温度范围:-20°C ~ 55°C
    - 存储温度范围:-40°C ~ 85°C
    - 尺寸:18mm x 32.8mm x 2.8mm
    - 支持AP和STA模式
    - 支持802.11v
    - 支持多种加密方式
    - 支持Linux和OpenWrt操作系统
    - 电气特性
    - 空载运行电流:180±50mA
    - 模块电流峰值:450mA
    - 模块平均功耗:600mW左右
    - 供电电流要求:≥800mA
    - 不同模式下的电流:AP模式188mA(平均),STA模式212mA(平均)
    - 射频特性
    - 802.11b 11M传输功率:20dBm(典型)
    - 802.11g 54M传输功率:17dBm(典型)
    - 802.11n MCS7 (HT20)传输功率:17dBm(典型)
    - 802.11n MCS7 (HT40)传输功率:17dBm(典型)

    3. 产品特点和优势


    - 高性能: 580MHz主频,150Mbps无线速率,支持802.11b/g/n标准。
    - 多功能接口: 支持SPI、SD-XC、eMMC、I2C、I2S、PCM、UART、JTAG、GPIO等多种接口。
    - 多模式支持: 支持AP和STA模式,适用于不同应用场景。
    - 安全性: 支持多种加密方式,如WEP64/128、TKIP、AES、WPA、WPA2等。
    - 开发灵活性: 可以运行Linux和OpenWrt操作系统,便于用户进行二次开发。

    4. 应用案例和使用建议


    - 智能家居: 作为Wi-Fi中继器或路由器,连接家庭中的各种智能设备,实现远程控制和数据收集。
    - 工业自动化: 在工厂环境中作为网络节点,实现设备间的通信和数据交换。
    - 云服务平台: 作为连接终端设备和云端服务器的桥梁,提供稳定可靠的网络连接。
    使用建议:
    - 在设计硬件时,确保电源供应满足模块的要求,尤其是供电电流需达到≥800mA。
    - 配置合适的网络参数,以提高设备的稳定性与安全性。

    5. 兼容性和支持


    - 兼容性: 支持多种操作系统的模块,可与其他常见的物联网设备和系统无缝对接。
    - 支持与维护: 模块配备了详细的用户手册和技术文档,用户可以在线查找技术支持和下载固件更新。

    6. 常见问题与解决方案


    - 问题: 无法正常启动。
    - 解决方案: 检查电源电压是否正确,确保连接稳固。
    - 问题: Wi-Fi连接不稳定。
    - 解决方案: 重启模块并检查无线网络设置,确认设备支持的无线标准与模块一致。
    - 问题: 心跳包功能异常。
    - 解决方案: 重新配置心跳包参数,确保参数设置正确且符合需求。

    7. 总结和推荐


    HLK-7688A模块凭借其强大的处理器性能、丰富的接口以及良好的兼容性,在众多物联网应用中表现优异。对于需要高性能、多接口支持和二次开发能力的应用场景,HLK-7688A无疑是一个理想的选择。强烈推荐此模块用于智能家居、工业自动化以及云服务平台等项目中。

HLK-7688A参数

参数
灵敏度 -
端口数量 -
数据速率 -
功率 -
工作电压 3.3V
接口 -
特性 物联网智能串口WiFi模块 无线路由远程透传控制Linux开发板MT7688
频段 580MHz
带宽 -
长*宽*高 18mm*32.8mm*2.8mm

HLK-7688A厂商介绍

Hi-Link公司是一家高科技企业,专注于提供先进的连接解决方案。公司主营产品包括:

1. 数据通信设备:包括路由器、交换机等,用于网络数据传输和交换。
2. 无线通信产品:如Wi-Fi模块、蓝牙设备等,支持无线数据通信。
3. 工业互联产品:包括工业以太网交换机、串口服务器等,应用于工业自动化和智能制造。
4. 物联网解决方案:提供传感器、网关等设备,支持智能城市、智能家居等应用。

Hi-Link的优势在于:
- 技术创新:持续投入研发,拥有多项专利技术。
- 定制服务:根据客户需求提供个性化解决方案。
- 质量保证:严格的质量控制流程,确保产品可靠性。
- 全球服务网络:在全球多个国家和地区设有服务点,提供快速响应和支持。

HLK-7688A数据手册

厂牌 PDF简要描述 下载
HI-LINK/深圳海凌科电子 路由器 HI-LINK/深圳海凌科电子 HLK-7688A HLK-7688A数据手册

HLK-7688A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 57.5
30+ ¥ 55.2
100+ ¥ 54.28
1000+ ¥ 52.9
库存: 20
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 57.5
