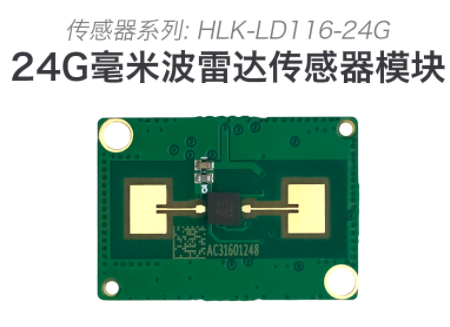

HLK-LD116-24G

产品分类: 传感器模块
产品描述: 24G毫米波雷达传感器模块
供应商型号: HLK-LD116-24G
供应商: 国内现货
标准整包数: 10
HI-LINK/深圳海凌科电子 传感器模块 HLK-LD116-24G

HLK-LD116-24G概述

    HLK-LD116-24G 24G毫米波雷达传感器技术手册

    1. 产品简介


    HLK-LD116-24G 是一款专为安防和智能家居领域设计的小型化、低成本的 24G 毫米波雷达传感器。这种传感器利用先进的毫米波技术,具备高精度检测和可靠的工作性能,适用于多种室内和室外应用场景。

    2. 技术参数


    - 工作频率:24G-24.25GHz
    - 等效全向辐射功率(EIRP):6dBm
    - 相位噪声:-96dBc/Hz @ 1MHz 偏移
    - 接收噪声系数:10dB DSB
    - 功耗:55mA @ Vcc = 5V
    - 有效直线探测距离:6m
    - 探测角度(3dB):水平 ±41°,垂直 ±38°
    - 不受温度、湿度、气流、灰尘、噪声、亮暗等影响

    3. 产品特点和优势


    HLK-LD116-24G 的独特之处在于其出色的抗干扰能力和稳定的检测效果。由于不受外部环境因素的影响,这种传感器特别适合于需要高稳定性和精准度的应用场景。此外,它的灵敏度调试功能和灵活的参数设置使其成为一种多功能且易于集成的传感解决方案。

    4. 应用案例和使用建议


    应用场景
    - 场景 1:挂高 3 米,适用于灯感应用。此场景下,传感器能够检测人体在下方移动的情况,尤其对径向运动更加灵敏。
    - 场景 2:用于智能家电感应和门禁系统。传感器放置在约 1.2 米的高度,能准确检测到人体的移动,适用于更复杂的室内环境。
    使用建议
    为了获得最佳的检测效果,建议用户根据具体应用场景调整传感器的灵敏度和封锁时间。例如,在需要减少误触发的情况下,可以适当增加封锁时间;而在需要快速响应的情况下,则可以调整阻值以减少延迟时间。

    5. 兼容性和支持


    - HLK-LD116-24G 可与其他合适的电路和设备轻松兼容,方便集成到现有系统中。
    - 厂商提供详尽的技术支持和维护服务,确保用户能够顺利使用该传感器并解决可能出现的问题。如有任何疑问,可随时联系技术支持或访问官方网站获取帮助。

    6. 常见问题与解决方案


    - Q: 如何调节传感器的灵敏度?
    - A: 通过更改比较器的放大倍数来调节灵敏度,通常建议默认设置为 5000 倍。具体操作可通过更改 R11 或 R6 的阻值实现。

    - Q: 如何设置封锁时间?
    - A: 改变 R8 的阻值即可调节封锁时间。建议用户不要将 R8 设定为小于 39k,以免导致误触发。

    - Q: 如何调节触发后的高电平维持时间?
    - A: 通过更改 R14 的阻值来调节触发后的延迟时间。详细对应关系请参阅手册中的表格。

    7. 总结和推荐


    综上所述,HLK-LD116-24G 是一款高性能、多功能且易于使用的 24G 毫米波雷达传感器。它具备出色的检测性能和灵活的参数调节功能,特别适用于各类安防和智能家居项目。无论是灯感应用还是智能家电感应,HLK-LD116-24G 都能提供卓越的检测效果。强烈推荐给需要高稳定性和精准度的用户。

HLK-LD116-24G参数

参数
功耗 -
供电电压 -
工作电流 -
功能类别 雷达传感器
接口 -

HLK-LD116-24G厂商介绍

Hi-Link公司是一家高科技企业,专注于提供先进的连接解决方案。公司主营产品包括:

1. 数据通信设备:包括路由器、交换机等,用于网络数据传输和交换。
2. 无线通信产品:如Wi-Fi模块、蓝牙设备等,支持无线数据通信。
3. 工业互联产品:包括工业以太网交换机、串口服务器等,应用于工业自动化和智能制造。
4. 物联网解决方案:提供传感器、网关等设备,支持智能城市、智能家居等应用。

Hi-Link的优势在于:
- 技术创新:持续投入研发,拥有多项专利技术。
- 定制服务:根据客户需求提供个性化解决方案。
- 质量保证:严格的质量控制流程,确保产品可靠性。
- 全球服务网络:在全球多个国家和地区设有服务点,提供快速响应和支持。

HLK-LD116-24G数据手册

厂牌 PDF简要描述 下载
HI-LINK/深圳海凌科电子 传感器模块 HI-LINK/深圳海凌科电子 HLK-LD116-24G HLK-LD116-24G数据手册

HLK-LD116-24G封装设计

查看详情并下载
Symbol
Footprint
3D Model
