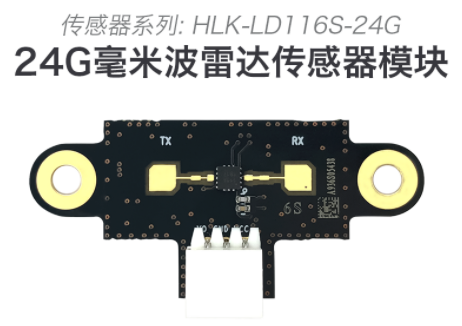

HLK-LD116S-24G

产品分类: 传感器模块
产品描述: 24G毫米波雷达传感器模块
供应商型号: HLK-LD116S-24G
供应商: 国内现货
标准整包数: 10
HI-LINK/深圳海凌科电子 传感器模块 HLK-LD116S-24G

HLK-LD116S-24G概述

    HLK-LD116S-24G 物联网毫米波传感器模块技术手册

    产品简介


    HLK-LD116S-24G 是一款由深圳海凌科电子有限公司开发的物联网毫米波传感器模块。该传感器模块主要用于监测小范围内的运动目标,并通过输出高低电平信息来实现对移动物体的实时监测。它的核心功能在于提供了一种不受温湿度、气流、灰尘、噪声和光线等环境影响的高精度检测手段。此外,HLK-LD116S-24G 具有极强的抗干扰能力,能够穿透薄层亚克力、玻璃、塑料及其他非金属材料,适用于智能安防和智能家居等领域。

    技术参数


    以下是 HLK-LD116S-24G 的详细技术规格:
    - 供电电压:3.6V 至 5.5V
    - 工作电流:55mA(所有功能开启)
    - 有效全向辐射功率(TX EIRP):6dBm
    - 相位噪声(Phasenoise):-96dBc/Hz @ 1MHz 偏移
    - 接收噪声系数(RX noise figure):10dB DSB(典型值)
    - 有效探测距离:10m
    - 探测角度(3dB):水平 96° / 垂直 88°
    - 外形尺寸:42.5mm x 19.3mm(±0.1mm)

    产品特点和优势


    HLK-LD116S-24G 的独特之处在于其行业领先的技术参数,包括小巧的尺寸、低功耗、低成本等。这些特性使其在智能安防和智能家居领域中具有显著的竞争优势。具体特点如下:
    - 高可靠性:不受环境因素影响,能够准确检测移动物体。
    - 低功耗:仅需 55mA 的工作电流,适合电池供电的应用。
    - 高性能:强大的相位噪声控制和高灵敏度,确保稳定可靠的工作表现。
    - 紧凑设计:42.5mm x 19.3mm 的尺寸适合多种安装环境。

    应用案例和使用建议


    HLK-LD116S-24G 在物联网和工业应用中得到了广泛应用,例如智能家居、智能安防系统。在实际部署过程中,用户可以根据自己的需求进行传感器调试,例如调整灵敏度和输出延迟时间。推荐的调试方法包括更改电阻值来优化灵敏度,并根据应用场景选择合适的输出延迟时间和触发封锁时间。例如,若需增加检测距离,可以适当增大灵敏度设置;若需要更稳定的输出信号,则应合理调整输出延迟时间。

    兼容性和支持


    HLK-LD116S-24G 支持与各种常见的物联网设备和系统集成。深圳海凌科电子有限公司提供了全面的技术支持,包括用户手册、技术文档以及在线技术支持服务。如果在使用过程中遇到问题,用户可以通过官方渠道获得及时的帮助和支持。

    常见问题与解决方案


    针对常见的使用问题,以下是一些典型问题及其解决方案:
    - 问题:传感器输出不稳定。
    - 解决办法:检查连接线路是否接触良好,尝试调整传感器的灵敏度和输出延迟时间。

    - 问题:传感器频繁误报。
    - 解决办法:适当延长触发封锁时间,或者调整输出延迟时间以减少误报情况的发生。

    - 问题:传感器无法正常工作。
    - 解决办法:检查供电电压是否符合要求,确认各引脚连接正确无误,必要时联系技术支持。

    总结和推荐


    总体而言,HLK-LD116S-24G 物联网毫米波传感器模块是一款高精度、低成本且易于使用的检测设备。其出色的抗干扰能力和高效的功耗管理使其成为智能安防和智能家居应用的理想选择。我们强烈推荐使用 HLK-LD116S-24G,尤其适用于那些需要高度可靠和精确检测的场合。

HLK-LD116S-24G参数

参数
接口 -
功耗 -
供电电压 3.3V
工作电流 120μA
功能类别 人体存在毫米波传感器
长*宽*高 20mm(长度)*20mm(宽度)

HLK-LD116S-24G厂商介绍

Hi-Link公司是一家高科技企业,专注于提供先进的连接解决方案。公司主营产品包括:

1. 数据通信设备:包括路由器、交换机等,用于网络数据传输和交换。
2. 无线通信产品:如Wi-Fi模块、蓝牙设备等,支持无线数据通信。
3. 工业互联产品:包括工业以太网交换机、串口服务器等,应用于工业自动化和智能制造。
4. 物联网解决方案:提供传感器、网关等设备,支持智能城市、智能家居等应用。

Hi-Link的优势在于:
- 技术创新:持续投入研发,拥有多项专利技术。
- 定制服务:根据客户需求提供个性化解决方案。
- 质量保证:严格的质量控制流程,确保产品可靠性。
- 全球服务网络:在全球多个国家和地区设有服务点,提供快速响应和支持。

HLK-LD116S-24G数据手册

厂牌 PDF简要描述 下载
HI-LINK/深圳海凌科电子 传感器模块 HI-LINK/深圳海凌科电子 HLK-LD116S-24G HLK-LD116S-24G数据手册

HLK-LD116S-24G封装设计

查看详情并下载
Symbol
Footprint
3D Model
