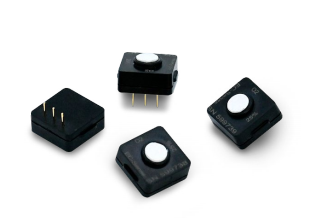

01-DS4-02-25%-HH-01

产品分类: 传感器模块
厂牌: EC SENSE
产品描述: ABS,4.56克,固态聚合物电化学气体检测,0-10000ppm,UART 3.3V,功耗 ≤5mW @5V DC,± 5% F.S,-40至+55℃,15-95%RH,寿命大于3年。
供应商型号: 01-DS4-02-25%-HH-01
供应商: 云汉优选
标准整包数: 1
EC SENSE 传感器模块 01-DS4-02-25%-HH-01

01-DS4-02-25%-HH-01概述

    ES1-O2-25%-01 氧气气体传感器技术手册

    产品简介


    ES1-O2-25%-01 是一款采用固态聚合物电化学传感技术的氧气气体传感器。这款传感器主要应用于工业、医疗、食品行业等领域,用于燃烧控制和其他需要监测氧气浓度的场合。它具有出色的灵敏度和响应时间,能够准确检测0-25%体积分数范围内的氧气浓度。

    技术参数


    | 参数 | 规格 |

    | 工作原理 | 安培式,三电极 |
    | 偏置电压 | -400至-600毫伏 |
    | 推荐负载电阻 | 220Ω |
    | 预热时间 | < 15分钟 |
    | 测量范围 | 0-25%体积分数 |
    | 最大过载 | 30%体积分数 |
    | 分辨率(16位ADC) | 0.01%体积分数 |
    | 响应时间(T50) | < 5秒 |
    | 响应时间(T90) | < 10秒 |
    | 检测下限(LDL) | ≤ 0.5%体积分数 |
    | 漂移 | < 1%/月 |
    | 零点漂移(清洁空气) | < 0.2%体积分数 |
    | 寿命 | > 5年 |
    | 存储寿命 | 12个月 |
    | 保修期 | 12个月 |

    产品特点和优势


    1. 高信号噪声比:固态聚合物电化学技术确保了较高的测量精度和稳定性。
    2. 低功耗:仅需400-600毫伏的偏置电压,有效降低了能耗。
    3. 快速响应:响应时间通常为4秒,能够迅速反映气体浓度的变化。
    4. 免铅设计:环保且易于集成。
    5. 长期稳定:月漂移小于1%,适用于长期监控应用。

    应用案例和使用建议


    该传感器广泛应用于各种工业场合,如燃烧控制系统,以确保安全操作。在医疗领域,它可以用于监护设备,监测病人的呼吸状况。在食品行业,用于监测储藏环境中的氧气含量,防止食物变质。
    使用建议:
    1. 确保传感器安装在通风良好的环境中。
    2. 定期检查传感器的偏置电压和负载电阻,确保正常工作。
    3. 在高温或高湿度环境下使用时,注意环境条件对传感器的影响。

    兼容性和支持


    该传感器适用于大多数标准的电子系统,并与多种负载电阻兼容。制造商提供12个月的保修期,并通过德国和中国的办事处提供技术支持和咨询服务。如有任何疑问,可以随时联系官方客服。

    常见问题与解决方案


    1. 传感器反应迟钝
    - 检查偏置电压和负载电阻是否符合要求。
    - 清洁传感器电极,确保没有污垢影响。

    2. 测量值不稳定
    - 确认工作环境温度和湿度处于推荐范围内。
    - 更换传感器,可能需要进行校准。

    总结和推荐


    总体而言,ES1-O2-25%-01是一款高性能、可靠性高的氧气气体传感器,适用于各种需要精确测量氧气浓度的应用。其卓越的性能、低功耗和快速响应使得它在市场上具有很强的竞争力。建议在需要高精度和稳定性监测的应用中优先考虑此款传感器。

01-DS4-02-25%-HH-01参数

参数
工作电流 0.65mA@5VDC
功能类别 数字信号
接口 插针式,非焊接
功耗 ≤5mW@5Vdc
供电电压 供电3.3V~12V(推荐5V)
长*宽*高 20mm(长度)*20.5mm(宽度)
应用等级 工业级

01-DS4-02-25%-HH-01厂商介绍

EC Sense是一家致力于提供智能环境监测解决方案的公司,专注于环境监测和分析技术的研发与创新。公司主营产品包括空气质量监测器、水质监测器、温湿度监测器等,这些产品广泛应用于工业、农业、环境监测、智能家居等多个领域。

EC Sense的产品分类主要包括:
1. 空气质量监测器:用于监测室内空气质量,包括PM2.5、PM10、VOCs等污染物。
2. 水质监测器:用于监测水质参数,如pH值、溶解氧、电导率等。
3. 温湿度监测器:用于监测环境温度和湿度,适用于室内、室外等多种环境。

EC Sense的优势在于:
1. 高精度:采用先进的传感器技术和算法,确保监测数据的准确性。
2. 易用性:产品设计简洁,易于安装和操作,适合非专业人士使用。
3. 实时监测:支持实时数据传输,用户可通过手机APP或电脑端实时查看环境数据。
4. 定制化服务:根据客户需求,提供定制化的监测解决方案和服务。

01-DS4-02-25%-HH-01数据手册

厂牌 PDF简要描述 下载
EC SENSE 传感器模块 EC SENSE 01-DS4-02-25%-HH-01 01-DS4-02-25%-HH-01数据手册

01-DS4-02-25%-HH-01封装设计

查看详情并下载
Symbol
Footprint
3D Model
