首页  >  产品百科  >  FTLC1154RDPLA

FTLC1154RDPLA

产品分类: 以太网芯片
厂牌: FINISAR
产品描述: 100Gbps QSFP-28 通孔安装
供应商型号: SG-FTLC1154RDPLA
供应商: 期货订购
标准整包数: 2

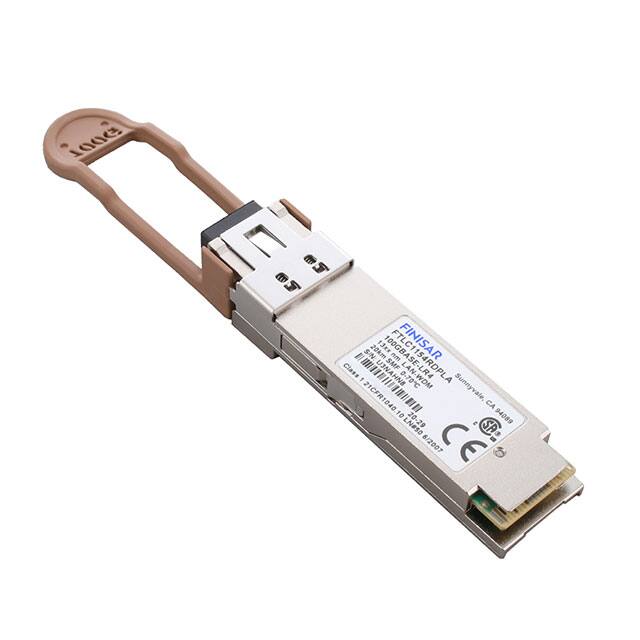

FINISAR 以太网芯片 FTLC1154RDPLA

FTLC1154RDPLA概述

    # 10km 100GBASE-LR4 QSFP28 光模块:FTLC1154RDPL

    产品简介


    基本信息
    FTLC1154RDPL 是一款由 Finisar Corporation 生产的适用于 100 Gigabit 以太网的光模块。它采用了 QSFP28 封装形式,可实现高达 103.1Gb/s 的聚合比特率。这款光模块专为单模光纤(SMF)上的 10 公里链路而设计,适用于高带宽传输场合。
    主要功能
    - 支持 103.1Gb/s 聚合比特率;
    - 支持高达 10 公里的单模光纤传输;
    - 支持 4 通道 25Gb/s 的 DFB 基础 LAN-WDM 发射器;
    - 配备双工 LC 接口;
    - 具备 I2C 管理接口;
    - 兼容 QSFP28 MSA 和 IEEE 802.3ba 标准。
    应用领域
    - 100GBASE-LR4 100G 以太网传输;
    - 数据中心内部通信和互联;
    - 高性能计算(HPC)网络;
    - 大型企业网络架构中的高速传输节点。

    技术参数


    电气特性
    - 支持速率:每个通道 25.78125 ± 100 ppm GBd;
    - 模块供电电压范围:3.135 至 3.465 伏特;
    - 电源电流:1.12 安培;
    - 模块总功耗:< 3.5 瓦;
    - 输出信号摆幅:100 至 400 mVpp(可通过 I2C 设置);
    - 接收信号摆幅:300 至 600 mVpp(默认设置为 400 至 800 mVpp);
    - 差分输入回波损耗:最小值 9.5 dB,随频率变化;
    - 互调失真:10%;
    - 时序上升时间:12 ps。
    光学特性
    - 发射功率:10.5 dBm(总平均发射功率);
    - 每通道平均发射功率:-4.3 至 4.5 dBm;
    - 发射眼图闭合度:5.5 dB;
    - 接收功率:每通道 4.5 dBm(接收光平均功率);
    - 接收灵敏度:每通道 -8.6 dBm;
    - 接收眼图闭合度:最大 1.8 dB(垂直眼图闭合度);
    - 接收通道插入损耗:最大值 31 GHz。
    环境特性
    - 操作温度范围:0°C 到 +70°C;
    - 存储温度范围:-40°C 到 +85°C;
    - 相对湿度:15% 到 85%(非凝结)。

    产品特点和优势


    特点
    - QSFP28 形封装,热插拔设计;
    - 符合多项标准(如 QSFP28 MSA 和 IEEE 802.3ba);
    - 集成 I2C 管理接口,方便监控和诊断;
    - 最大传输距离达 10 公里,适合长距离传输需求;
    - 支持 4 个通道 25Gb/s 的发射器和重定时电气接口。
    优势
    - 高速传输能力(103.1Gb/s),适合下一代数据中心和高性能计算系统;
    - 能耗低,仅 < 3.5 瓦,满足节能要求;
    - 罗马 II 限制标准(RoHS-6)合规,符合环保要求;
    - 广泛的电气和光学特性,确保可靠的传输性能。

    应用案例和使用建议


    应用案例
    该模块常用于企业级数据中心内部的高速数据传输,也可应用于大型企业的核心网络,用于提升整体网络性能。
    使用建议
    - 确保模块工作在规定的温度范围内,避免高温或低温环境影响正常运行;
    - 使用高质量的单模光纤,以保证最佳传输性能;
    - 定期进行健康检查和参数监控,确保系统稳定运行;
    - 在连接前检查两端设备是否兼容。

    兼容性和支持


    兼容性
    - 与 QSFP28 封装标准完全兼容;
    - 支持 CAUI-4 界面,符合 IEEE 802.3bm 标准。
    支持和服务
    - 提供详细的应用指南和技术文档(如 AN-21524 和 AN-21535);
    - Finisar 官方网站提供全面的技术支持和资源下载服务;
    - 授权分销商 Mouser Electronics 提供库存查询和配送服务。

    常见问题与解决方案


    常见问题及解决方法
    - 问题 1: 模块供电电压超出范围。
    - 解决办法: 检查电源适配器和线路,确保输入电压在规定范围内(3.135V 至 3.465V)。

    - 问题 2: 模块工作温度超出范围。
    - 解决办法: 在规定的温度范围内使用模块,避免极端环境下使用。

    - 问题 3: 信号质量差。
    - 解决办法: 检查连接的光纤质量,确保光纤无损伤,并定期清理光纤接头。

    总结和推荐


    综合评价
    FTLC1154RDPL 是一款高性能、多功能的光模块,广泛适用于各类数据中心和高性能计算系统。它的卓越性能、广泛的电气和光学特性、出色的兼容性使其在市场上具有很高的竞争力。
    推荐使用
    鉴于其强大的功能和优越的性能,我们强烈推荐 FTLC1154RDPL 用于需要高速、高可靠性传输的应用场景,特别是在数据中心、高性能计算和大型企业网络中。

FTLC1154RDPLA参数

参数
最小工作供电电压 -
数据速率 100Gbps
收发器数量 -
最大工作供电电压 -
通用封装 QSFP-28
安装方式 通孔安装
零件状态 新设计不推荐
包装方式 托盘

FTLC1154RDPLA厂商介绍

FINISAR公司是一家全球领先的光通信组件和子系统供应商,专注于为高速光通信网络提供高性能的光电子解决方案。公司成立于1987年,总部位于美国加州。

FINISAR的主营产品主要分为以下几类:
1. 光模块:包括SFP、SFP+、XFP、QSFP等,广泛应用于数据中心、企业网络、电信运营商等领域。
2. 光器件:包括激光器、光电探测器、光放大器等,用于实现光信号的产生、检测和放大。
3. 光子集成电路:将多个光电子功能集成在一个芯片上,实现更高性能和更低功耗。
4. 测试和测量设备:用于光通信系统的测试和维护。

FINISAR的优势主要体现在:
1. 技术创新:公司拥有强大的研发实力,不断推出高性能、低成本的光通信产品。
2. 产品线丰富:提供从光模块、光器件到光子集成电路的全系列产品,满足不同客户的需求。
3. 质量可靠:产品经过严格的质量控制和测试,确保在各种环境下的稳定性和可靠性。
4. 客户服务:提供专业的技术支持和定制化服务,帮助客户解决实际问题。

FTLC1154RDPLA数据手册

厂牌 PDF简要描述 下载
FINISAR 以太网芯片 FINISAR FTLC1154RDPLA FTLC1154RDPLA数据手册

FTLC1154RDPLA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ ¥ 5394.846
库存: 2
起订量: 2 增量: 1
交货地:
最小起订量为:2
合计: ¥ 10789.69
