FCLF8521P2BTL

产品分类: 以太网芯片
厂牌: FINISAR
产品描述: 3.13V 1Gbps 通孔安装
供应商型号: AV-S-FSRFCLF8521P2BTL
供应商: Avnet
标准整包数: 1
FINISAR 以太网芯片 FCLF8521P2BTL

FCLF8521P2BTL概述

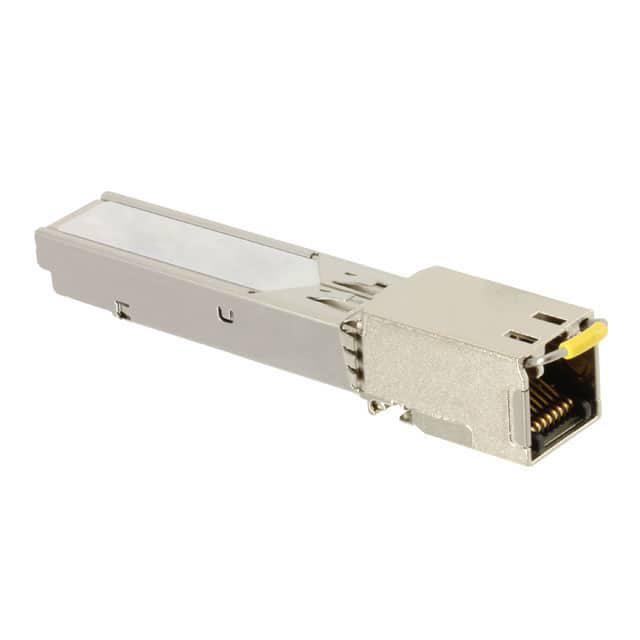

    1000BASE-T RoHS Compliant Copper SFP Transceiver: FCLF8520P2BTL / FCLF8521P2BTL / FCLF8522P2BTL

    产品简介


    Finisar 的 FCLF8520P2BTL、FCLF8521P2BTL 和 FCLF8522P2BTL 是符合 1000BASE-T 标准的小型可插拔(SFP)铜制收发器。这些收发器基于 SFP 多源协议(MSA),并完全兼容 Gigabit 以太网标准,适用于 IEEE 802.3 标准指定的应用。它们可用于通过 CAT5 电缆实现 1.25Gbps 以太网连接。收发器支持 SGMII 接口的主机系统,并允许通过 I2C 访问物理层集成电路(PHY)以调整所有 PHY 设置和功能。

    技术参数


    - 数据速率:10 - 1,000 Mbps,符合 IEEE 802.3 标准。
    - 电缆长度:最长可达 100 米(Cat 5 UTP)。
    - 最大数据传输率:1.25 Gbps 双向数据链路。
    - 工作温度范围:工业级温度范围为 -40°C 至 +85°C。
    - 功耗:典型值为 1.05W,最大为 1.2W。
    - 电源输入:3.3V ± 5%(最高 4V)。
    - 输入电压:3.13V - 3.47V(参考接地)。
    - 最大总电流:405mA(含浪涌电流)。
    - 连接器:紧凑型 RJ-45 连接器。
    - 电气接口:内部 AC 耦合。

    产品特点和优势


    - 热插拔 SFP 封装:支持热插拔操作,便于现场维护和升级。
    - 低 EMI 设计:全金属外壳设计,有效降低电磁干扰。
    - 宽温域支持:工作温度范围为 -40°C 至 +85°C,适应极端环境条件。
    - 兼容多种标准:不仅兼容 Gigabit 以太网标准,还支持 10/100/1000BASE-T 操作。
    - RoHS 合规:符合欧盟关于限制有害物质使用的指令,绿色环保。

    应用案例和使用建议


    - 应用案例:这些收发器常用于工业自动化系统、数据中心网络、智能楼宇控制系统等。
    - 使用建议:在使用时,确保主机系统具备 SGMII 接口,以便充分发挥其功能。对于 FCLF8521P2BTL,由于缺少链路指示功能,建议在系统中使用其他方式监控链路状态。

    兼容性和支持


    - 兼容性:适用于支持 SGMII 接口的主机系统,支持 SFP MSA 标准。
    - 厂商支持:提供详尽的技术文档和售后支持,可通过官方网站联系 Finisar 客户服务获取更多信息。

    常见问题与解决方案


    1. 问题:电源输入超出范围导致无法正常启动。
    - 解决方案:检查电源电压是否在 3.13V - 3.47V 之间,确保稳定供电。
    2. 问题:设备连接不稳定。
    - 解决方案:检查电缆和连接器是否有损坏,尝试更换 Cat5 电缆以排除故障。
    3. 问题:自动协商失败。
    - 解决方案:确认主机系统已正确配置 SGMII 接口,并检查模块是否正确插入。

    总结和推荐


    FCLF8520P2BTL、FCLF8521P2BTL 和 FCLF8522P2BTL 系列 1000BASE-T 铜制 SFP 收发器以其出色的兼容性、低功耗、宽温度范围和 RoHS 合规性,在工业和数据中心应用中表现出色。如果您需要一个高效稳定的网络连接解决方案,这些收发器将是您的理想选择。强烈推荐使用,尤其是对于那些对温度敏感和对环保有要求的应用场景。

FCLF8521P2BTL参数

参数
数据速率 1Gbps
收发器数量 -
最大工作供电电压 -
最小工作供电电压 3.13V
安装方式 通孔安装
零件状态 在售
包装方式 散装

FCLF8521P2BTL厂商介绍

FINISAR公司是一家全球领先的光通信组件和子系统供应商,专注于为高速光通信网络提供高性能的光电子解决方案。公司成立于1987年,总部位于美国加州。

FINISAR的主营产品主要分为以下几类:
1. 光模块:包括SFP、SFP+、XFP、QSFP等,广泛应用于数据中心、企业网络、电信运营商等领域。
2. 光器件:包括激光器、光电探测器、光放大器等,用于实现光信号的产生、检测和放大。
3. 光子集成电路:将多个光电子功能集成在一个芯片上,实现更高性能和更低功耗。
4. 测试和测量设备:用于光通信系统的测试和维护。

FINISAR的优势主要体现在:
1. 技术创新:公司拥有强大的研发实力,不断推出高性能、低成本的光通信产品。
2. 产品线丰富:提供从光模块、光器件到光子集成电路的全系列产品,满足不同客户的需求。
3. 质量可靠:产品经过严格的质量控制和测试,确保在各种环境下的稳定性和可靠性。
4. 客户服务:提供专业的技术支持和定制化服务,帮助客户解决实际问题。

FCLF8521P2BTL数据手册

厂牌 PDF简要描述 下载
FINISAR 以太网芯片 FINISAR FCLF8521P2BTL FCLF8521P2BTL数据手册

FCLF8521P2BTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3+ $ 63.3204 ¥ 560.3856
9+ $ 62.7698 ¥ 555.5127
库存: 310
起订量: 3 增量: 1
交货地:
最小起订量为:3
合计: ¥ 1681.15
