首页  >  产品百科  >  40.52.7.024.0000

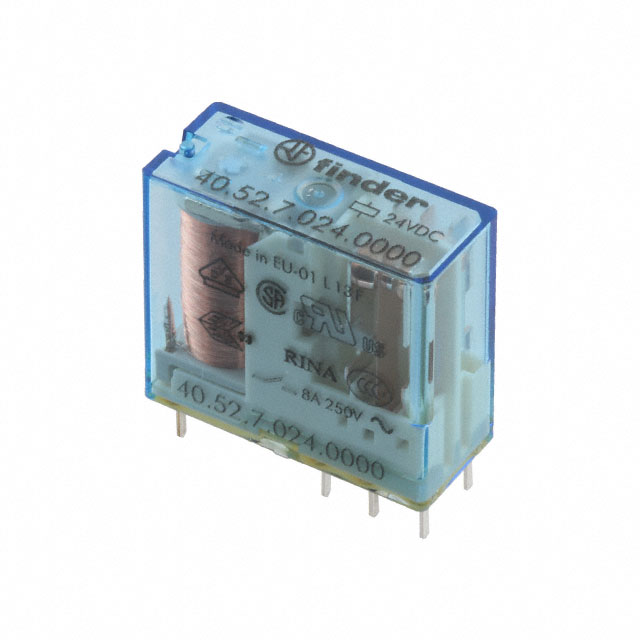

40.52.7.024.0000

产品分类: 信号继电器
厂牌: FINDER
产品描述: Finder 功率继电器, 40 Series系列, 24V 直流线圈电压, 切换电流8A, 双刀双掷
供应商型号: REB-REL7085
供应商: 海外现货
标准整包数: 1
FINDER 信号继电器 40.52.7.024.0000

40.52.7.024.0000概述

    Miniature PCB Relays

    产品简介


    Miniature PCB Relays是适用于多种应用场景的小型印刷电路板继电器。它们具备1至2个触点,可用于直接安装到PCB或插件上。这些继电器广泛应用于医疗和牙科设备、控制面板、配电面板、玩具、自动化设备(如窗帘、格栅和百叶窗)、门和门闸开启装置、电路板以及自动售货机等领域。这些设备需要高可靠性和耐用性的继电器来确保其正常运行。

    技术参数


    - 额定电流:8 A、10 A、12 A、16 A
    - 最大峰值电流:12 A(某些型号)
    - 额定电压:AC 250 V / DC 400 V
    - 最大开关电压:AC 400 V / DC 400 V
    - 额定负载:AC1 VA 3000(40.31/51),2000(40.52),4000(40.61)
    - 直流1切断容量:24/110/220 V A(根据型号)
    - 最小切换负载:300 mW(某些型号)
    - 接触材料:银镍(AgNi)/ 银锡氧化物(AgSnO2)
    - 操作温度范围:-40°C 至 +85°C
    - 机械寿命:10^6 次循环
    - 电寿命:AC1 循环 200 x 10^3(某些型号)
    - 绝缘耐压:6 kV(1.2/50 µs)
    - 线圈规格:
    - 直流线圈(650 mW 或 500 mW)和交流线圈
    - 工作电压范围(AC):6 V 至 240 V
    - 工作电压范围(DC):5 V 至 125 V

    产品特点和优势


    - 双极设计:提供1至2个触点,能够适应更多应用场景。
    - 多样化线圈选项:提供交流和直流线圈选择,满足不同需求。
    - 环保材料:可选无镉接触材料,符合现代环保标准。
    - 高标准安全认证:符合EN 60335-1 标准,确保安全性。
    - 高性能环境保护:提供RT II和RT III等级防护,保证设备在恶劣环境下的稳定运行。
    - 多功能模块化:可以配备指示灯和电磁兼容抑制模块,提供额外功能。

    应用案例和使用建议


    - 医疗和牙科设备:用于控制各种医疗设备的电气系统。
    - 自动化设备:例如窗帘和格栅的控制系统,确保自动化操作的安全性。
    - 门和门闸开启装置:通过可靠的继电器控制电机的启停。
    - 玩具和电路板:提高玩具的安全性和耐用性。
    使用建议:
    - 在高负荷环境下使用时,建议对多个继电器进行并联以增加电流处理能力。
    - 在极端温度环境中使用时,应考虑使用更高温度等级的继电器。

    兼容性和支持


    - 兼容性:适用于PCB或35毫米轨安装,提供多种插座选项。
    - 厂商支持:提供详细的技术文档和支持,以帮助用户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 问题:继电器无法正常工作。
    - 解决方案:检查线圈电压是否匹配,确保接线正确且无松动。
    2. 问题:设备在高温环境下性能下降。
    - 解决方案:选择具有更高工作温度范围的型号或增加散热措施。
    3. 问题:设备频繁跳闸。
    - 解决方案:检查负载是否超出额定值,适当降低负载。

    总结和推荐


    Miniature PCB Relays 是一款高性能的小型继电器,适用于广泛的工业和商业应用。其具备高可靠性、长寿命以及多样化的配置选项,使得它在众多应用场合中表现出色。强烈推荐在需要高性能继电器的项目中使用此产品。

40.52.7.024.0000参数

参数
释放时间 3ms
绝缘 -
最大开关电流 15A
插入损耗 -
运行时间 7ms
负载电流额定值 -
交流线圈电压 -
触头外形 -
直流线圈电压 24V
直流开关电压 400V@AC
线圈电阻 1.15KΩ
线圈电流 21mA
交流开关电压 400V
长*宽*高 29mm*12.4mm*25mm
通用封装 DIP
安装方式 支架安装,通孔安装
零件状态 在售
包装方式 散装

40.52.7.024.0000厂商介绍

Finder公司是一家全球知名的电子组件制造商,专注于生产和销售各种工业自动化和控制领域的产品。其主营产品包括:

1. 继电器:用于电路的控制和保护,广泛应用于家电、工业自动化、电力系统等领域。
2. 接触器:用于远程控制和保护电路,常用于电机启动、停止和反转等操作。
3. 传感器:包括光电传感器、接近传感器等,用于检测物体的存在、位置和运动状态,应用于自动化生产线、机器人等领域。
4. 定时器和计数器:用于控制时间间隔和计数,广泛应用于各种自动化控制系统。
5. 安全开关:用于保护人员和设备安全,防止意外事故,常用于机械操作和工业生产中。

Finder的优势在于:

- 技术创新:不断研发新技术,提高产品性能和可靠性。
- 质量保证:严格的质量控制流程,确保产品的稳定性和耐用性。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
- 全球网络:拥有广泛的全球分销网络,确保快速响应和交付。

Finder公司以其高质量的产品和解决方案,在全球工业自动化领域享有盛誉。

40.52.7.024.0000数据手册

厂牌 PDF简要描述 下载
FINDER 信号继电器 FINDER 40.52.7.024.0000 40.52.7.024.0000数据手册

40.52.7.024.0000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 4.715 ¥ 45.4857
100+ $ 4.592 ¥ 44.299
150+ $ 4.51 ¥ 43.508
200+ $ 4.51 ¥ 43.508
250+ $ 4.3956 ¥ 42.4043
库存: 177
起订量: 50 增量: 1
交货地:
最小起订量为:50
合计: ¥ 2274.28
