22.22.9.024.4000

产品分类: 信号继电器
厂牌: FINDER
产品描述: Finder 功率继电器, 22 Series系列, 24V 直流线圈电压, 切换电流20A, DPNO
供应商型号: 1169297
供应商: 海外现货
标准整包数: 1

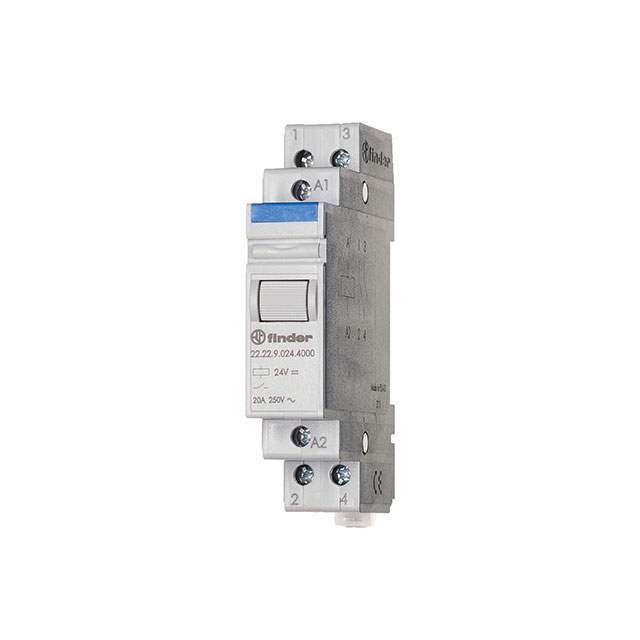

FINDER 信号继电器 22.22.9.024.4000

22.22.9.024.4000概述

    Finder 22系列 模块化单稳态继电器20A

    产品简介


    Finder 22系列模块化单稳态继电器(20A)专为广泛的应用领域设计,包括酒店房间能源控制单元、花园及夜间照明系统、街道灯和停车场照明、浴室照明控制、办公室照明控制以及泵控制等。这些继电器具有高可靠性,适用于各种工业和民用场合。

    技术参数


    - 产品规格:1极或2极,20A,符合EN 60715标准的35mm导轨安装。
    - 宽度:17.4 mm。
    - 测试按钮:方便手动操作和故障检测。
    - 标识标签:便于识别和管理。
    - 线圈类型:交流线圈(AC coils)和直流线圈(DC coils)。
    - 接线端子:不同型号的继电器有不同的接线端子配置,如22.21, 22.22, 22.23和22.24型。
    - 接触材料:无镉接触材料,保证安全可靠。
    - 额定电流/峰值电流:20A/30A。
    - 额定电压/最大切换电压:250V/400V。
    - 额定负载(AC1):5000VA。
    - 单相电机额定功率:未指定。
    - 最小切换负载:1000mW(10V/10mA)。
    - 线圈规范:
    - 额定电压(UN):交流12-24-230V,直流12-24V。
    - 额定功率:交流/直流3VA/1.25W。
    - 工作范围:交流0.85…1.1UN,直流0.9…1.1UN。
    - 机械寿命:交流/直流500000次。
    - 电寿命(在额定负载下):交流150000次。
    - 操作/释放时间:15ms/8ms。
    - 绝缘强度:4kV。
    - 温度范围:-40°C到+40°C。
    - 防护等级:IP20。
    - 认证:根据型号进行相关认证。

    产品特点和优势


    Finder 22系列继电器的主要特点是其模块化设计,使其易于安装和维护。其无镉接触材料保证了产品的安全性,且在高负荷和极端环境下依然能够保持稳定的性能。同时,提供多种接线端子选择,满足不同应用场景的需求。此外,丰富的配件选择使得安装更为简便和高效。

    应用案例和使用建议


    Finder 22系列继电器广泛应用于酒店房间的能源控制单元、城市道路照明系统等场合。例如,在酒店房间中,继电器可以用于控制房间内的照明、空调等设备。在街道照明系统中,它可以用于控制路灯的开关,确保在非高峰时段节约能源。
    使用建议:
    - 确保继电器安装在通风良好的环境中,特别是在长时间通电时。
    - 选择适当的接线端子配置以匹配不同的负载需求。
    - 定期检查继电器的工作状态,以确保其始终处于最佳性能。

    兼容性和支持


    Finder 22系列继电器与多种35mm导轨兼容,适用于不同的应用场景。此外,Finder公司还提供相应的技术支持和售后服务,确保客户能够充分利用这些产品的功能。

    常见问题与解决方案


    1. 继电器在操作过程中出现异常声响:可能是由于线圈过热或内部机械部分磨损。建议检查线圈工作电压是否正常,必要时更换新的继电器。
    2. 继电器无法正常工作:可能是由于电源电压不匹配或接线错误。请检查电源连接是否正确,并确认电源电压与继电器额定电压相符。
    3. 继电器接触不良:可能是由于触点氧化或磨损。清洁触点或更换新的继电器。

    总结和推荐


    Finder 22系列模块化单稳态继电器凭借其紧凑的设计、卓越的性能和广泛的适用性,在各类工业和民用场合表现出色。其稳定的机械和电气性能,以及可靠的无镉接触材料,使其成为一种非常理想的选择。因此,我强烈推荐使用Finder 22系列继电器来提高系统的稳定性和可靠性。

22.22.9.024.4000参数

参数
直流线圈电压 24V
负载电流额定值 -
交流线圈电压 -
触头外形 -
释放时间 8ms
最大开关电流 20A
直流开关电压 -
绝缘 -
线圈电阻 460Ω
插入损耗 -
线圈电流 52.2mA
交流开关电压 400V
运行时间 15ms
长*宽*高 17.4mm*17.4mm*84mm
安装方式 DIN导轨安装,螺纹安装
包装方式 散装

22.22.9.024.4000厂商介绍

Finder公司是一家全球知名的电子组件制造商,专注于生产和销售各种工业自动化和控制领域的产品。其主营产品包括:

1. 继电器:用于电路的控制和保护,广泛应用于家电、工业自动化、电力系统等领域。
2. 接触器:用于远程控制和保护电路,常用于电机启动、停止和反转等操作。
3. 传感器:包括光电传感器、接近传感器等,用于检测物体的存在、位置和运动状态,应用于自动化生产线、机器人等领域。
4. 定时器和计数器:用于控制时间间隔和计数,广泛应用于各种自动化控制系统。
5. 安全开关:用于保护人员和设备安全,防止意外事故,常用于机械操作和工业生产中。

Finder的优势在于:

- 技术创新:不断研发新技术,提高产品性能和可靠性。
- 质量保证:严格的质量控制流程,确保产品的稳定性和耐用性。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
- 全球网络:拥有广泛的全球分销网络,确保快速响应和交付。

Finder公司以其高质量的产品和解决方案,在全球工业自动化领域享有盛誉。

22.22.9.024.4000数据手册

厂牌 PDF简要描述 下载
FINDER 信号继电器 FINDER 22.22.9.024.4000 22.22.9.024.4000数据手册

22.22.9.024.4000封装设计

查看详情并下载
Symbol
Footprint
3D Model
