首页  >  产品百科  >  PLT18/10/2/S-3F36

PLT18/10/2/S-3F36

产品分类: 磁性器件套件/配件
厂牌: FERROXCUBE

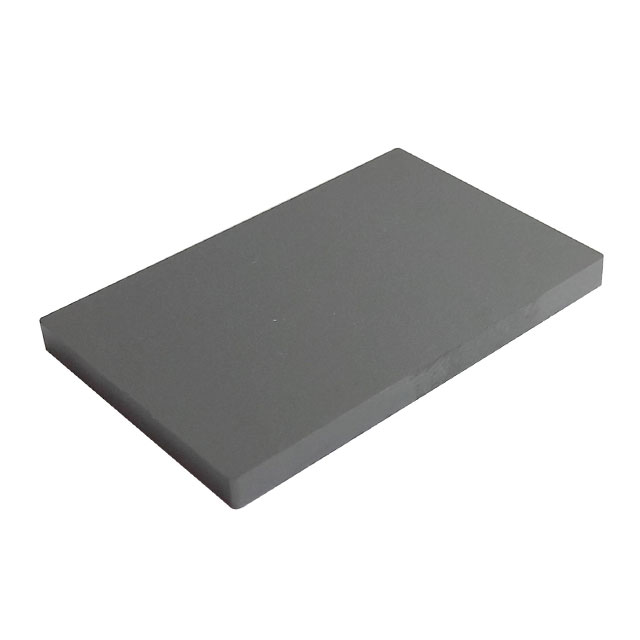

产品描述: Ferrite Accessories Plate 3F36
供应商型号: PLT18/10/2/S-3F36
供应商: 期货订购
标准整包数: 1
FERROXCUBE 磁性器件套件/配件 PLT18/10/2/S-3F36

PLT18/10/2/S-3F36概述


    产品简介


    本文介绍的是Core E18/4/10/R + PLT18/10/2/S这一款高性能电子元器件。它是一款磁芯组合件,主要用于各种高频电子电路的设计和开发。本产品广泛应用于通信、计算机、消费电子、工业控制等多个领域,能够有效提升电路的整体性能。

    技术参数


    以下是本产品的技术规格:
    - Core E18/4/10/R:
    - Inductance Factor: 2690 to 4340 nH/turns²
    - Core Dimensions:
    - A: 18.00 ±0.35 mm (Max: 18.35 mm, Min: 17.65 mm)
    - B: 14.00 ±0.30 mm (Max: 14.30 mm, Min: 13.70 mm)
    - C: 4.00 ±0.10 mm (Max: 4.10 mm, Min: 3.90 mm)
    - D: 4.00 ±0.10 mm (Max: 4.10 mm, Min: 3.90 mm)
    - E: 2.00 ±0.10 mm (Max: 2.10 mm, Min: 1.90 mm)
    - F: 10.00 ±0.20 mm (Max: 10.20 mm, Min: 9.80 mm)
    - G: 3.30 ±0.15 mm (Max: 3.45 mm, Min: 3.15 mm)
    - H: 2.50 ±0.20/-0.00 mm (Max: 2.70 mm, Min: 2.50 mm)
    - PLT18/10/2/S:
    - Inductance Factor: 190 to 2700 nH/turns²
    - Core Dimensions:
    - A: 18.00 ±0.35 mm (Max: 18.35 mm, Min: 17.65 mm)
    - B: 10.00 ±0.20 mm (Max: 10.20 mm, Min: 9.80 mm)
    - C: 2.40 ±0.05 mm (Max: 2.45 mm, Min: 2.35 mm)
    - D: 2.00 ±0.10 mm (Max: 2.10 mm, Min: 1.90 mm)
    - E: 2.50 ±0.20/-0.00 mm (Max: 2.70 mm, Min: 2.50 mm)
    - 其他特性:
    - 最大直流偏置电流下的饱和磁通密度(Bsat): 330至370 mT
    - 工作温度范围: -40°C 至 +120°C

    产品特点和优势


    1. 宽频带支持: 本产品支持多种材料(如3C92、3C95、3C96等),适用于不同的频率范围(从100 kHz到3000 kHz),满足不同应用的需求。
    2. 高可靠性: 具备优秀的热稳定性,能够在高温环境下保持稳定的性能。
    3. 低损耗: 材料选择合理,显著降低了功率损耗,提高了能源效率。
    4. 易于集成: 产品尺寸紧凑,便于集成到现有设计中,减少安装复杂度。

    应用案例和使用建议


    应用案例
    本产品已成功应用于以下几个场景:
    - 无线充电系统: 用于提高无线充电系统的转换效率。
    - 电源转换模块: 优化电源模块的电压转换,提高效率。
    - 信号处理电路: 改善信号处理的精度和稳定性。
    使用建议
    1. 温度管理: 在高温环境下使用时,确保良好的散热设计,避免过热。
    2. 频率匹配: 根据具体应用选择合适的材料和频率范围,以达到最佳性能。
    3. 空间布局: 在电路板上进行合理的布局,确保信号传输的稳定性和减少干扰。

    兼容性和支持


    本产品可与其他标准尺寸的磁芯组合件配合使用。厂家提供全面的技术支持,包括产品选型、安装指导和技术咨询,帮助客户解决实际应用中的问题。

    常见问题与解决方案


    1. 问题: 磁芯发热严重。
    - 解决方案: 检查散热设计是否合理,确保足够的空气流通,增加散热片或散热风扇。
    2. 问题: 输出信号不稳定。
    - 解决方案: 检查连接线和接口是否接触良好,尝试调整电感值和频率设置。
    3. 问题: 功率损耗较高。
    - 解决方案: 更换为适合当前应用的材料型号,重新评估电路布局和走线方式。

    总结和推荐


    总体来看,Core E18/4/10/R + PLT18/10/2/S是一款设计精良、性能卓越的电子元器件。它不仅具备出色的电气特性和广泛的适用范围,还具有良好的可靠性和低损耗特点。针对各种高频电子应用需求提供了理想的解决方案。综上所述,我们强烈推荐使用此产品,尤其是在要求高性能和高稳定性的场合下。
    希望上述信息对您有所帮助。如有任何疑问或需要进一步技术支持,请随时联系我们的客服团队。

PLT18/10/2/S-3F36参数

参数
长*宽*高 18mm*10mm*2.4mm
零件状态 在售
包装方式 散装

PLT18/10/2/S-3F36数据手册

厂牌 PDF简要描述 下载
FERROXCUBE 磁性器件套件/配件 FERROXCUBE PLT18/10/2/S-3F36 PLT18/10/2/S-3F36数据手册

PLT18/10/2/S-3F36封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.9
库存: 1
起订量: 3510 增量: 3510
交货地:
最小起订量为:1
合计: ¥ 3.9
