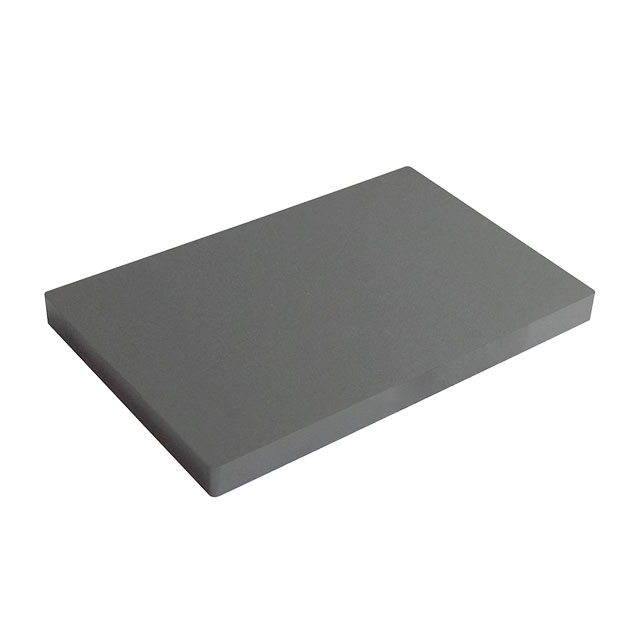

PLT43/28/4.1-3C95

产品分类: 磁性器件套件/配件
厂牌: FERROXCUBE
产品描述: Ferrite Accessories Plate 3C95
供应商型号: 2103451
供应商: 海外现货
标准整包数: 1
FERROXCUBE 磁性器件套件/配件 PLT43/28/4.1-3C95

PLT43/28/4.1-3C95概述

    电子元器件产品技术手册

    产品简介


    E43/10/28 Planar E核心及配件
    E43/10/28 Planar E核心是一种用于电力转换和电磁兼容(EMC)应用的核心元件。这些核心由两部分组成,分别是E型核心半块和PLT(平板)组合而成。这类产品广泛应用于开关电源、变压器、逆变器以及其他需要高效率、低损耗的电力转换设备中。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 核心因子(C1) | 0.276 | mm⁻¹ |
    | 有效体积(Ve) | 13900 | mm³ |
    | 有效长度(Ie) | 61.1 | mm |
    | 有效面积(Ae) | 229 | mm² |
    | 最小面积(Amin) | 229 | mm² |
    | 质量(m) | ≈ 35 | g |
    | 磁通密度(B) @ 100°C, 100kHz | ≥ 320 | mT |

    产品特点和优势


    1. 高效率:E43/10/28核心具有非常低的损耗,特别是在高频条件下表现优异,这使得它们非常适合用于开关电源和逆变器。
    2. 良好的热稳定性:即使在高温环境下,E43/10/28核心也能保持稳定的磁性能。
    3. 多种材料选择:不同等级的材料(如3C90、3C92等)提供了广泛的磁性能选择,可以满足不同的设计需求。
    4. 轻质结构:核心的重量仅为约35克,这使得它们在便携式和紧凑型设备中具有明显的优势。

    应用案例和使用建议


    应用场景:E43/10/28核心被广泛应用于高性能的开关电源、无线充电器、逆变器和高频变压器等领域。这些应用通常需要较高的功率密度和较低的损耗。
    使用建议:
    - 在高频条件下(如100kHz以上),建议选择具有较低磁滞损耗的产品,例如3C90或3C94系列。
    - 在需要较低温度操作的应用中(如100°C以下),可以选择磁通密度较高的产品,例如3C92或3C95系列。

    兼容性和支持


    E43/10/28核心与各种标准的磁路板和配件兼容,适用于多种不同的组装和布局方式。Ferroxcube提供详尽的技术支持和文档,以帮助用户正确安装和使用这些核心。

    常见问题与解决方案


    1. 如何确定合适的AL值?
    - 根据您的具体应用需求选择合适的AL值。通常,较低的AL值适合高频应用,而较高的AL值适合低频应用。推荐参考数据手册中的推荐值进行选择。
    2. 如何处理安装过程中产生的应力?
    - 使用适当的夹具并均匀施加压力,确保安装过程中不会产生额外的应力。此外,在安装前检查核心是否有任何物理损伤。
    3. 如何提高散热效果?
    - 可以通过增加散热片或者使用导热胶来改善散热效果。另外,确保电路设计中留有足够的空间以利于空气流通。

    总结和推荐


    E43/10/28核心是一款高效、稳定且多用途的电力转换元件。无论是对于新设计还是现有设计,它都是一种非常有价值的选择。推荐所有需要高性能电力转换的用户考虑使用这一系列产品。Ferroxcube提供的全面技术支持和丰富的选型指南使这一过程变得简单易行。

PLT43/28/4.1-3C95参数

参数
长*宽*高 43.2mm*27.9mm*4.1mm
零件状态 在售
包装方式 散装

PLT43/28/4.1-3C95数据手册

厂牌 PDF简要描述 下载
FERROXCUBE 磁性器件套件/配件 FERROXCUBE PLT43/28/4.1-3C95 PLT43/28/4.1-3C95数据手册
