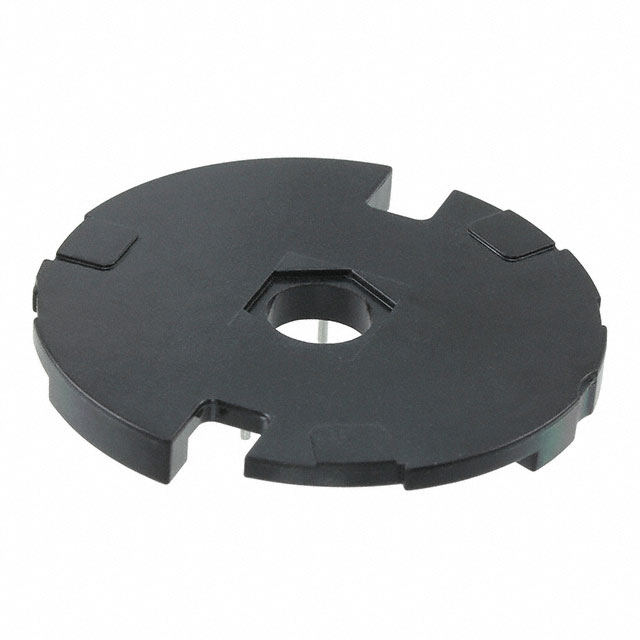

TGP-P42/29-C

产品分类: 磁性器件套件/配件
厂牌: FERROXCUBE
产品描述:
供应商型号: TGP-P42/29-C
供应商: 期货订购
标准整包数: 1
FERROXCUBE 磁性器件套件/配件 TGP-P42/29-C

TGP-P42/29-C概述

    电子元器件产品技术手册

    产品简介


    本产品是一款专为高频电子电路设计的铁芯(P42/29),适用于电源转换、滤波器、电感器等多种场合。其核心材料为3C91、3C95及3F36,具有出色的磁导率和低损耗特性。产品广泛应用于计算机、通信设备、工业自动化控制等领域。

    技术参数


    - 基本参数:
    - 电感量因子:3C91 和 3C95 均为11500 nH/turns²,3F36 为5400 nH/turns²。
    - 材料公差:±25%

    - 功率损耗:
    - 3C91:在100 kHz、200 mT、60°C下最大功率损耗为9.100 W/set。
    - 3C95:在100 kHz、200 mT、100°C下最大功率损耗为8.700 W/set,在100 kHz、200 mT、25°C下最大功率损耗为9.500 W/set。
    - 3F36:在500 kHz、50 mT、100°C下最大功率损耗为3.300 W/set,在500 kHz、100 mT、100°C下最大功率损耗为24.000 W/set。
    - 其他参数:
    - 有效参数:
    - 轴向长度 \( Le \):68.6 mm
    - 有效面积 \( Ae \):265 mm²
    - 最小面积 \( Amin \):214 mm²
    - 饱和磁通密度(\( Bsat \)):
    - 3C91:在25 kHz、250 A/m、100°C时为320 mT
    - 3C95:在25 kHz、250 A/m、100°C时为330 mT
    - 3F36:在25 kHz、250 A/m、100°C时为340 mT
    - 尺寸:
    - A:32.00 ± 0.70 mm
    - B:5.10 ± 0.60 mm
    - D1:42.40 ± 0.70 mm
    - D2:35.60 ± 1.40 mm
    - D3:17.70 ± 0.60 mm
    - D4:5.40 ± 0.20 mm
    - H1:29.40 ± 0.10 mm
    - H2:20.30 ± 0.40 mm

    产品特点和优势


    - 高磁导率: 高性能磁芯材料确保了产品的高磁导率和低损耗,适合高频电子电路的应用。
    - 宽温度范围: 产品在较宽的温度范围内均能保持稳定性能,适用于各种复杂环境。
    - 多样化应用: 广泛应用于电源转换、滤波器、电感器等场合,适用于不同领域的电子设备。

    应用案例和使用建议


    - 应用案例:
    - 在通信设备中,作为电源转换器的关键组件,显著提高电源转换效率。
    - 在工业自动化控制系统中,用于滤波器,降低电磁干扰,提高系统稳定性。

    - 使用建议:
    - 确保正确安装和连接,避免因接触不良导致的性能下降。
    - 在高温环境下使用时,注意散热,以保证最佳性能和延长使用寿命。
    - 在具体应用中,根据负载情况选择合适的材料(如3C91、3C95或3F36),以达到最优效果。

    兼容性和支持


    - 兼容性:
    - 该产品可与其他电子元器件和设备兼容,具体细节请参考相关文档。
    - 支持:
    - 提供详尽的技术支持和售后服务,包括产品咨询、故障排查和技术指导等服务。

    常见问题与解决方案


    - 问题1:产品安装后无法正常工作。
    - 解决办法: 检查安装是否正确,确认所有连接点无松动或损坏。如仍存在问题,联系技术支持获取帮助。
    - 问题2:产品工作时发热严重。
    - 解决办法: 确保良好的散热措施,避免长时间过载运行。必要时增加散热片或风扇辅助降温。
    - 问题3:产品在特定条件下性能不稳定。
    - 解决办法: 确认操作条件是否符合产品技术要求。如有疑问,联系技术支持进行诊断。

    总结和推荐


    本产品以其高磁导率、低损耗及广泛的温度适应性,成为了高频电子电路中的理想选择。无论是电源转换、滤波器还是电感器等应用场合,都能表现出色。我们强烈推荐您选用本产品,以实现更高效的电路设计和更高的系统可靠性。
