MCS-304

厂牌: XUNPU/台湾讯普电子
产品描述: 15.05mm*13.66mm*2.5mm
供应商型号: MCS-304 SMD
供应商: 云汉优选
标准整包数: 15
XUNPU/台湾讯普电子 存储器连接器 - PC 卡插槽 MCS-304

MCS-304概述


    产品简介

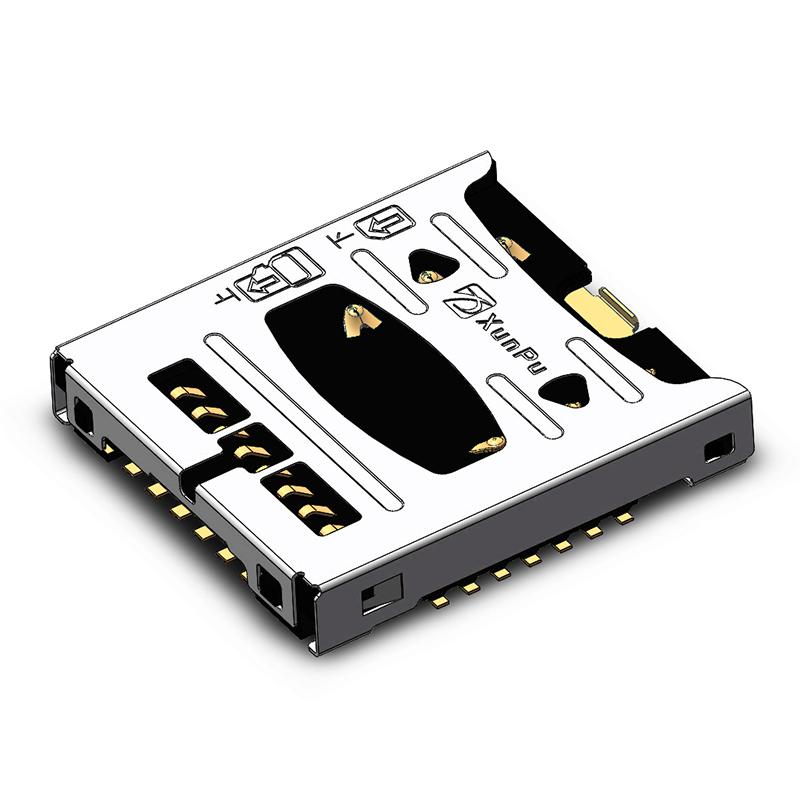

    本文介绍的是东莞市讯普电子科技有限公司生产的双层卡座(Dual Nano or Nano+T-CARD),适用于多种电子产品中。该卡座可用于存放Nano SIM卡或T-Flash卡,甚至同时容纳Nano SIM卡和T-Flash卡。这款双层卡座设计紧凑且功能强大,广泛应用于智能手机、平板电脑及其他便携式设备中。

    技术参数


    | 参数 | 规格 |

    | 接触电阻 | 最大60毫欧姆 |
    | 绝缘电阻 | 最小1,000兆欧姆 |
    | 耐电压 | 250V AC,持续1分钟 |
    | 工作温度范围 | -40℃ ~ +80℃ |
    | 循环次数 | 3,000次 |
    | 材质 | 卡座外壳为热塑性塑料,符合UL 94-V0标准;端子为磷青铜;壳体为不锈钢 |
    | 终端处理 | 端子镀镍,接触面镀金,焊尾镀半光泽 |
    | 尺寸 | 高度:13.66mm,宽度:15.05mm |

    产品特点和优势


    该双层卡座具有高可靠性、长寿命的特点。接触电阻低、绝缘电阻高,确保了数据传输的稳定性和安全性。耐电压测试显示其能承受高压环境而不损坏。其宽泛的工作温度范围使其适合各种极端条件下的应用。材料选择考虑了机械强度和抗腐蚀性能,确保长时间使用不损坏。

    应用案例和使用建议


    本双层卡座被广泛应用于智能手机和平板电脑中。例如,在智能手机中,它通常位于手机背面,允许用户方便地更换SIM卡或存储卡。对于需要更频繁更换SIM卡的应用,如国际旅行者,可以选择这款卡座以简化操作流程。此外,在设计时应注意保持良好的接地性能,避免电磁干扰影响数据传输。对于大规模生产的产品,还需关注卡座安装过程中的精确对准和压合工艺。

    兼容性和支持


    本产品兼容常见的Nano SIM卡及T-Flash卡。供应商提供了详尽的技术支持文档,并承诺提供一年的保修服务。如有任何问题,用户可联系供应商获取帮助和支持。

    常见问题与解决方案


    1. 问题:接触不良导致读卡失败
    - 解决方案:检查卡座是否正确插入并接触良好,尝试重新插拔卡座以确保良好连接。

    2. 问题:卡座无法识别卡槽中的SIM卡
    - 解决方案:检查是否有灰尘或异物堵塞卡槽,清理干净后重新插拔卡座。

    总结和推荐


    综上所述,东莞市讯普电子科技有限公司的这款双层卡座是一款高性能、高可靠性的电子元器件产品。其在工作温度范围、循环次数及材质选择上的优异表现,使其能够胜任各种严苛的应用环境。如果您的项目需要一种可靠且稳定的双层卡座解决方案,我强烈推荐这款产品。

MCS-304参数

参数
安装特性 -
板上高度 -
针脚数 -
类型 卡座
卡类型 NanoSIMCard

MCS-304数据手册

厂牌 PDF简要描述 下载
XUNPU/台湾讯普电子 存储器连接器 - PC 卡插槽 XUNPU/台湾讯普电子 MCS-304 MCS-304数据手册

MCS-304封装设计

查看详情并下载
Symbol
Footprint
3D Model
