XL7OI-111-16M

产品分类: 无源晶振
产品描述:
供应商型号: 31M-XL7OI-111-16M
供应商: 云汉优选
标准整包数: 5

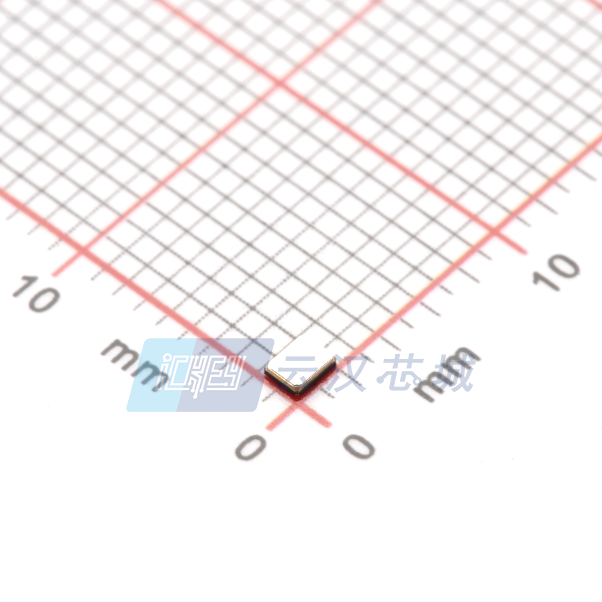

YXC/深圳扬兴科技 无源晶振 XL7OI-111-16M

XL7OI-111-16M概述

    Crystal Unit YSX211SL 小型尺寸

    产品简介


    YSX211SL 是一款专为移动通信、蓝牙、无线局域网(WLAN)和其他ISM频段无线电应用设计的晶体单元。该产品以其小巧的体积、高精度和稳定的频率表现而著称,在消费电子、物联网设备及其它高精度时序需求的应用领域中有着广泛的应用前景。

    技术参数


    - 额定频率范围: 16~54MHz 或者 96MHz
    - 震动模式: AT 基频
    - 负载电容: 8pF, 9pF, 12pF 或根据要求定制
    - 频率偏差: 在25℃下±10ppm 或根据要求定制
    - 频率-温度特性: ±20ppm 或根据要求定制
    - 工作温度范围: -40~+85℃ 或根据要求定制
    - 储存温度范围: -55~+125℃
    - 最大激励电平: 10~200μW (典型值100μW)
    - 老化率: 在25℃下每年±3ppm 的最大变化
    - 等效串联电阻 (ESR):
    - 16~30MHz: 最大100Ω
    - 31~54MHz: 最大80Ω
    - 尺寸: 2.05 x 1.65 x 0.50mm

    产品特点和优势


    YSX211SL 晶体单元具备出色的热稳定性和环境适应性,保证了其在严苛环境下的可靠性和稳定性。其小尺寸设计不仅节省空间,而且便于集成到微型电子产品中。高精度和频率稳定性使得这款晶体单元在高精度时序控制方面表现出色,非常适合应用于需要严格频率标准的场合。

    应用案例和使用建议


    应用案例: 由于YSX211SL的宽频率范围和小型化设计,它广泛用于手机、蓝牙耳机、WLAN路由器等设备中作为时钟信号源,确保这些设备能够稳定地运行在预期的工作频率上。
    使用建议: 在设计电路板时,应当根据具体应用选择合适的负载电容和频率偏差,以确保晶体单元的性能达到最佳状态。同时,在焊接过程中应避免高温环境,以免损坏晶体单元。

    兼容性和支持


    YSX211SL 晶体单元与大多数标准接口兼容,可直接替换市场上同类产品。厂商提供全面的技术支持和服务,包括样品测试、工程咨询服务以及售后维修等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备开机后无法正常启动 | 检查晶体单元的频率是否符合要求,重新焊接以确保良好的电气连接。 |
    | 设备时钟出现漂移 | 确认工作环境温度是否超出规定范围,调整负载电容至适当值。 |
    | 设备在高湿度环境下性能下降 | 确保安装位置通风良好,减少湿度影响。 |

    总结和推荐


    总的来说,YSX211SL是一款高性能的晶体单元,特别适合对尺寸、精度和稳定性有较高要求的应用场景。其卓越的品质和广泛的应用范围使其在市场上具有较强的竞争力。对于需要高度精确时序控制的电子设备,强烈推荐使用YSX211SL晶体单元。

XL7OI-111-16M参数

参数
负载电容 -
频率稳定性 -
频率容差 -
等效串联电阻 -
频率 -
驱动电平 -

XL7OI-111-16M厂商介绍

YXC公司是一家专注于研发和生产高品质工业产品的企业。主营产品涵盖多个分类,包括但不限于:

1. 自动化设备:提供先进的自动化解决方案,用于提高生产效率和减少人工成本。
2. 精密仪器:制造高精度测量工具,广泛应用于科研、工程和制造业。
3. 环保技术:开发和推广环保技术产品,助力可持续发展。
4. 智能控制系统:设计智能控制软件和硬件,用于优化工业流程和提高安全性。

YXC公司的产品广泛应用于制造业、建筑业、科研机构和环保领域。公司的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术。
- 质量保证:严格的质量控制体系,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的售后服务。
- 市场竞争力:产品性价比高,满足不同客户的需求。

YXC公司致力于通过不断的技术创新和卓越的客户服务,成为行业内的领导者。

XL7OI-111-16M数据手册

厂牌 PDF简要描述 下载
YXC/深圳扬兴科技 无源晶振 YXC/深圳扬兴科技 XL7OI-111-16M XL7OI-111-16M数据手册

XL7OI-111-16M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.4635
50+ ¥ 0.3725
150+ ¥ 0.3155
500+ ¥ 0.2815
3000+ ¥ 0.2593
6000+ ¥ 0.2455
库存: 15048
起订量: 5 增量: 3000
交货地:
最小起订量为:5
合计: ¥ 2.31
直接购买
加入购物车
