OT8JI-111-8M

产品分类: 有源晶振
产品描述:
供应商型号: 14M-YSO110TR OT8JI-111-8M 4P 7050
供应商: 云汉优选
标准整包数: 1

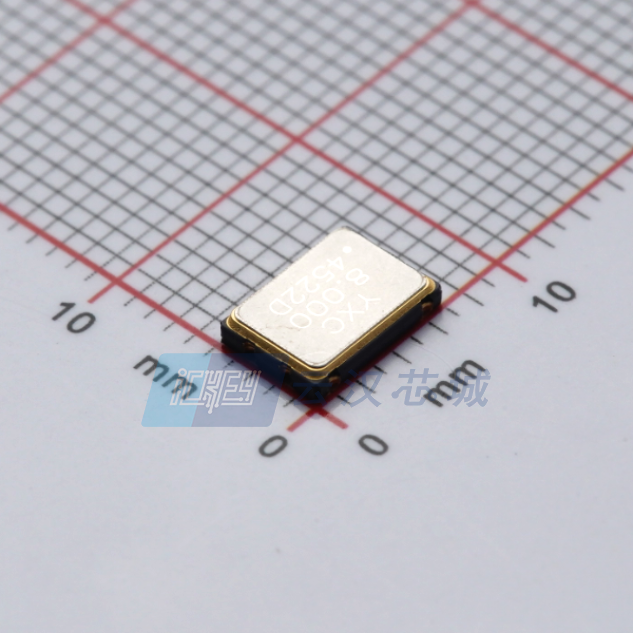

YXC/深圳扬兴科技 有源晶振 OT8JI-111-8M

OT8JI-111-8M概述

    Crystal Oscillator YSO110TR Wide Voltage

    1. 产品简介


    Crystal Oscillator YSO110TR是一款适用于多种应用领域的石英晶体振荡器,特别适合消费电子、工业控制和物联网(IoT)等领域。该产品采用表面贴装(SMD)密封封装技术,具有超小体积和高可靠性等特点。

    2. 技术参数


    Crystal Oscillator YSO110TR的技术规格如下:
    - 频率范围:1 MHz至54 MHz,可根据需求定制。
    - 电源电压:1.8V 至 3.3V。
    - 输出类型:CMOS。
    - 频率偏差:在25°C下为±10 ppm 或 ±20 ppm,可按需定制。
    - 输出负载:15 pF。
    - 工作温度范围:-40°C 至 +85°C。
    - 存储温度范围:-55°C 至 +125°C。
    - 频率-温度特性:±20 ppm, ±30 ppm, ±50 ppm 或按需定制。
    - 占空比:45%~55%。
    - 启动时间:最大3 ms。
    - 上升沿/下降沿时间:最大4 ns。
    - 相位抖动:12 kHz 至 20 MHz 频率范围内,最大0.7 ps。
    - 老化:每年最大±3 ppm。
    - 电流消耗:
    - 1.8V 时:最大4 mA(1.000 MHz 至 40.000 MHz),最大9 mA(41.000 MHz 至 54.000 MHz)。
    - 2.5V 时:最大4.5 mA(1.000 MHz 至 40.000 MHz),最大10 mA(41.000 MHz 至 54.000 MHz)。
    - 3.3V 时:最大5 mA(1.000 MHz 至 40.000 MHz),最大12 mA(41.000 MHz 至 54.000 MHz)。

    3. 产品特点和优势


    Crystal Oscillator YSO110TR具备以下特点和优势:
    - 紧凑体积:提供多种封装尺寸选择,包括1.6×1.2 mm、2.0×1.6 mm、2.5×2.0 mm、3.2×2.5 mm、5.0×3.2 mm 和 7.0×5.0 mm,适用于各种空间受限的应用。
    - 高可靠性:通过SMD密封封装技术,确保产品在恶劣环境下依然稳定运行。
    - 宽工作温度范围:从-40°C到+85°C,满足多种工业和户外应用的需求。
    - 低功耗:支持宽电压范围,从1.8V到3.3V,有助于延长电池寿命。

    4. 应用案例和使用建议


    - 应用案例:广泛应用于消费电子产品如智能手表、智能家居系统,以及工业控制和物联网设备。
    - 使用建议:
    - 在设计电路时,建议在Vdd和GND之间增加一个0.01 μF 到 0.1 μF 的电容,以增强稳定性。
    - 确保使用合适的封装尺寸以匹配应用需求。
    - 考虑到相位抖动的影响,尽量避免高频干扰。

    5. 兼容性和支持


    Crystal Oscillator YSO110TR支持多种封装尺寸,并且其电源电压范围广,能够轻松集成到现有系统中。供应商提供了详尽的技术支持和售后服务,包括产品选型、安装指南和故障排查等,确保客户可以顺利使用产品。

    6. 常见问题与解决方案


    - 问题1:产品在高温环境下无法正常工作。
    - 解决方案:检查是否在规定的-40°C 至 +85°C 工作温度范围内操作,确保正确选择型号。
    - 问题2:电源电压不稳定导致产品频繁重启。
    - 解决方案:检查电源供应是否稳定,并考虑增加电源滤波电容。
    - 问题3:启动时间过长。
    - 解决方案:检查供电电压是否符合规格要求,确保电压稳定。

    7. 总结和推荐


    Crystal Oscillator YSO110TR以其紧凑体积、高可靠性和宽工作温度范围成为消费电子、工业控制和物联网应用的理想选择。无论是从性能还是成本角度考虑,该产品都具有很高的性价比。因此,强烈推荐在相关项目中使用这款产品。

OT8JI-111-8M参数

参数
频率 -
频率稳定性 -
频率容差 -

OT8JI-111-8M厂商介绍

YXC公司是一家专注于研发和生产高品质工业产品的企业。主营产品涵盖多个分类,包括但不限于:

1. 自动化设备:提供先进的自动化解决方案,用于提高生产效率和减少人工成本。
2. 精密仪器:制造高精度测量工具,广泛应用于科研、工程和制造业。
3. 环保技术:开发和推广环保技术产品,助力可持续发展。
4. 智能控制系统:设计智能控制软件和硬件,用于优化工业流程和提高安全性。

YXC公司的产品广泛应用于制造业、建筑业、科研机构和环保领域。公司的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术。
- 质量保证:严格的质量控制体系,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的售后服务。
- 市场竞争力:产品性价比高,满足不同客户的需求。

YXC公司致力于通过不断的技术创新和卓越的客户服务,成为行业内的领导者。

OT8JI-111-8M数据手册

厂牌 PDF简要描述 下载
YXC/深圳扬兴科技 有源晶振 YXC/深圳扬兴科技 OT8JI-111-8M OT8JI-111-8M数据手册

OT8JI-111-8M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.1569
10+ ¥ 2.9712
30+ ¥ 2.6518
100+ ¥ 1.987
1000+ ¥ 1.9127
3000+ ¥ 1.857
库存: 882
起订量: 1 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 3.15
直接购买
加入购物车
