XC322516MOB4SA-18

产品分类: 无源晶振
产品描述: 12pF 10ppm 16MHz SMD-3225-4P
供应商型号: 31M-XC322516MOB4SA-18
供应商: 云汉优选
标准整包数: 1

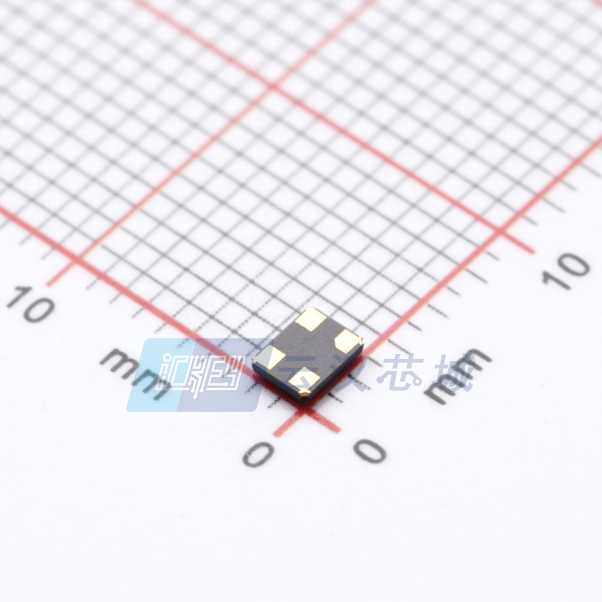

YXC/深圳扬兴科技 无源晶振 XC322516MOB4SA-18

XC322516MOB4SA-18概述

    Crystal Unit YSX321SC 技术手册

    1. 产品简介


    产品类型: 晶振单元
    主要功能: 提供稳定的频率信号,适用于汽车电子、GPS系统等
    应用领域: GPS系统、汽车电子设备、其他需要高精度频率信号的场合

    2. 技术参数


    | 项目 | 符号 | 规格 |
    |
    | 额定频率范围 | fnom | 8~66MHz |
    | 震动模式 | - | AT |
    | 负载电容 | CL | 8pF, 12pF 或指定 |
    | 频率偏差 | ftol | ±10ppm, ±30ppm 或指定 |
    | 频率-温度特性 | ftem | ±50ppm 或指定 |
    | 工作温度 | Tuse | -40~+125℃ 或指定 |
    | 储存温度 | Tstg | -55~+125℃ |
    | 静态电容 | C0 | 3pF Max. |
    | 最大激励电平 | DL | 1~200μW Max. (100μW typical) |
    | 老化率 | fage | ±2ppm/year Max. |
    | 等效串联电阻(ESR) 详见规格表格 |
    尺寸: 3.20 x 2.50 x 0.70 mm
    标准频率范围: 8~66MHz
    低阻抗性能: 高频响应稳定,适用于高性能需求的应用场合

    3. 产品特点和优势


    - AEC-Q200 认证: 符合严格的车规级认证标准,保证在汽车环境中长期稳定运行
    - 低阻抗设计: 适合高频应用,能提供更稳定的频率输出
    - 宽工作温度范围: -40~+125℃,适用于各种极端环境下的应用
    - 高可靠性: 老化率低,确保长时间使用的频率稳定性
    - 广泛频率选择: 提供多种标准频率选择,满足不同应用需求

    4. 应用案例和使用建议


    应用场景:
    - 汽车电子: GPS导航系统、行车记录仪等
    - 工业控制: PLC控制器、传感器节点等
    使用建议:
    - 在安装时,确保晶体与电路板之间的连接可靠,避免接触不良导致的信号失真
    - 根据具体应用需求选择合适的负载电容,以获得最佳的频率稳定性
    - 在高温环境下使用时,需考虑散热措施,确保晶体工作在允许的温度范围内

    5. 兼容性和支持


    兼容性: 该产品可广泛应用于各类汽车电子和工业控制系统,与大多数主流MCU、CPU芯片兼容
    厂商支持: 提供全方位的技术支持,包括产品选型、安装指导和故障排查等,确保客户顺利部署和使用

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 振荡不稳定 | 检查负载电容是否匹配,确认电路连接正确 |
    | 输出频率偏差过大 | 确认工作温度是否超出允许范围,检查晶体老化情况 |
    | 晶体工作温度过高 | 增加散热措施,保持在允许的工作温度范围内 |

    7. 总结和推荐


    综合评估: YSX321SC是一款高品质的晶振单元,具有宽工作温度范围、高频率稳定性等特点。特别适合于汽车电子和工业控制领域的应用,能够为用户提供可靠的频率信号源。
    推荐使用: 强烈推荐用于要求高可靠性的汽车电子系统和工业自动化控制系统,尤其是需要在恶劣环境条件下长期稳定工作的场合。

XC322516MOB4SA-18参数

参数
驱动电平 -
负载电容 12pF
频率稳定性 -
频率容差 10ppm
等效串联电阻 -
频率 16MHz
通用封装 SMD-3225-4P

XC322516MOB4SA-18厂商介绍

YXC公司是一家专注于研发和生产高品质工业产品的企业。主营产品涵盖多个分类,包括但不限于:

1. 自动化设备:提供先进的自动化解决方案,用于提高生产效率和减少人工成本。
2. 精密仪器:制造高精度测量工具,广泛应用于科研、工程和制造业。
3. 环保技术:开发和推广环保技术产品,助力可持续发展。
4. 智能控制系统:设计智能控制软件和硬件,用于优化工业流程和提高安全性。

YXC公司的产品广泛应用于制造业、建筑业、科研机构和环保领域。公司的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术。
- 质量保证:严格的质量控制体系,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的售后服务。
- 市场竞争力:产品性价比高,满足不同客户的需求。

YXC公司致力于通过不断的技术创新和卓越的客户服务,成为行业内的领导者。

XC322516MOB4SA-18数据手册

厂牌 PDF简要描述 下载
YXC/深圳扬兴科技 无源晶振 YXC/深圳扬兴科技 XC322516MOB4SA-18 XC322516MOB4SA-18数据手册
