XL7LI-111-16M

产品分类: 无源晶振
产品描述:
供应商型号: 31M-XL7LI-111-16M
供应商: 云汉优选
标准整包数: 5

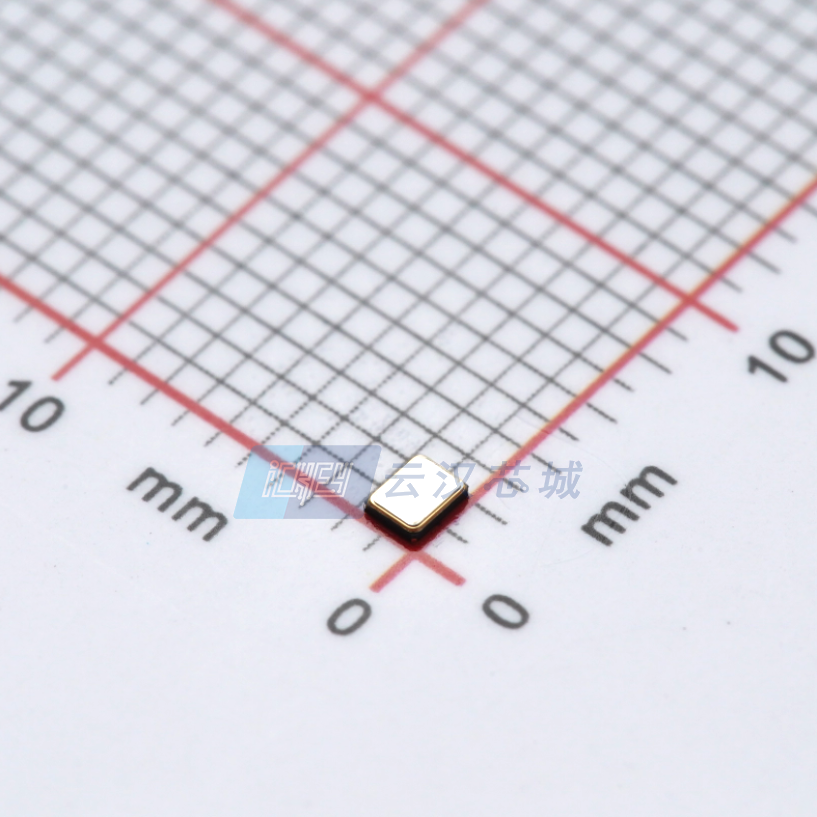

YXC/深圳扬兴科技 无源晶振 XL7LI-111-16M

XL7LI-111-16M概述

    Crystal Unit YSX211SL 小型尺寸技术手册

    1. 产品简介


    Crystal Unit YSX211SL 是一款专为移动通信设备设计的小型晶体单元。它广泛应用于手机、蓝牙、无线局域网(WLAN)等领域。作为高精度和高频稳定性的产品,它适用于需要高度可靠性和稳定性的工作环境。

    2. 技术参数


    - 额定频率范围(fnom):16~54 MHz 或 96 MHz
    - 震动模式(Vibration Mode):AT 基本模式
    - 负载电容(CL):8 pF, 9 pF, 12 pF 或按需定制
    - 频率偏差(ftol):±10 ppm(在 25℃ 下)
    - 频率-温度特性(ftem):±20 ppm(可定制)
    - 工作温度(Tuse):-40°C 至 +85°C
    - 存储温度(Tstg):-55°C 至 +125°C
    - 静态电容(C0):最大 3 pF
    - 激励电平(DL):10~200 μW 最大值(典型值 100 μW)
    - 老化(fage):最大 ±3 ppm/年
    - 等效串联电阻(ESR):
    - 16~30 MHz 范围内最大 100 Ω
    - 31~54 MHz 范围内最大 80 Ω

    3. 产品特点和优势


    - 小型化设计:尺寸仅为 2.05 x 1.65 x 0.50 mm,适合空间有限的应用场景。
    - 高精度和高频稳定性:适用于需要严格频率控制的应用。
    - 良好的热稳定性和环境适应性:能够在宽广的温度范围内稳定工作,具有优异的环境适应性。
    - 灵活的参数配置:可定制的频率范围、负载电容和其他电气特性,满足多样化需求。

    4. 应用案例和使用建议


    - 应用案例:广泛应用于智能手机、蓝牙设备和无线局域网(WLAN)。例如,在移动电话中用于产生稳定的时钟信号。
    - 使用建议:在高温环境下使用时,确保周围没有过多的热量干扰;根据具体应用需求选择合适的负载电容和频率偏差。

    5. 兼容性和支持


    - 兼容性:该产品与其他常见的电子元器件和设备具有良好的兼容性,可以轻松集成到现有系统中。
    - 支持与维护:制造商提供全面的技术支持和售后服务,确保客户在使用过程中能够得到及时有效的帮助。

    6. 常见问题与解决方案


    - 问题 1:如何选择合适的负载电容?
    - 解决方案:根据实际应用的需求选择相应的负载电容值,如果不确定,请咨询供应商以获得更专业的建议。
    - 问题 2:如何应对高温环境的影响?
    - 解决方案:选择适合在高温环境下工作的型号,并确保良好的散热设计。

    7. 总结和推荐


    Crystal Unit YSX211SL 以其小型化、高精度和环境适应性等特点,成为移动通信设备中不可或缺的关键组件。适用于多种应用场景,且具备高度的灵活性和可靠性。强烈推荐在各类高端电子设备中使用此产品。

XL7LI-111-16M参数

参数
等效串联电阻 -
频率 -
驱动电平 -
负载电容 -
频率稳定性 -
频率容差 -

XL7LI-111-16M厂商介绍

YXC公司是一家专注于研发和生产高品质工业产品的企业。主营产品涵盖多个分类,包括但不限于:

1. 自动化设备:提供先进的自动化解决方案,用于提高生产效率和减少人工成本。
2. 精密仪器:制造高精度测量工具,广泛应用于科研、工程和制造业。
3. 环保技术:开发和推广环保技术产品,助力可持续发展。
4. 智能控制系统:设计智能控制软件和硬件,用于优化工业流程和提高安全性。

YXC公司的产品广泛应用于制造业、建筑业、科研机构和环保领域。公司的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术。
- 质量保证:严格的质量控制体系,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的售后服务。
- 市场竞争力:产品性价比高,满足不同客户的需求。

YXC公司致力于通过不断的技术创新和卓越的客户服务,成为行业内的领导者。

XL7LI-111-16M数据手册

厂牌 PDF简要描述 下载
YXC/深圳扬兴科技 无源晶振 YXC/深圳扬兴科技 XL7LI-111-16M XL7LI-111-16M数据手册

XL7LI-111-16M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.3358
50+ ¥ 0.2929
150+ ¥ 0.2748
500+ ¥ 0.2596
3000+ ¥ 0.2468
6000+ ¥ 0.2408
库存: 3700
起订量: 5 增量: 3000
交货地:
最小起订量为:5
合计: ¥ 1.67
直接购买
加入购物车
