首页  >  产品百科  >  H1OSC-SUG-6M

H1OSC-SUG-6M

产品分类: 无源晶振
产品描述:
供应商型号: 14M-HC-49US H1OSC-SUG-6M 2P 49S
供应商: 云汉优选
标准整包数: 1

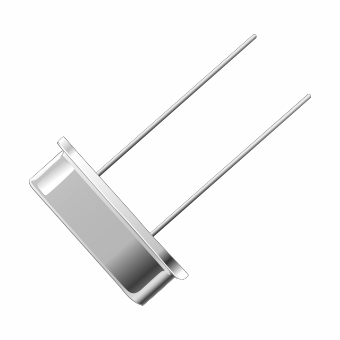

YXC/深圳扬兴科技 无源晶振 H1OSC-SUG-6M

H1OSC-SUG-6M概述

    # HC-49US 晶振技术手册解析

    产品简介


    基本介绍
    HC-49US是一款通过通孔式安装的晶体单元,广泛应用于工业控制和消费类电子产品中。该产品采用标准的DIP封装形式,具有多种标准频率选项,适合需要高精度和稳定性的应用场景。
    主要功能
    - 支持从3.2768MHz到32MHz的额定频率范围;
    - 支持不同的负载电容值(如12pF或20pF),可按需定制;
    - 工作温度范围为-20°C至+70°C,存储温度可达-40°C至+85°C;
    - 等效串联电阻(ESR)范围为180Ω(最低频段)到40Ω(最高频段)。
    应用领域
    HC-49US晶体单元适用于各种高频电路设计中,特别是在那些对时间敏感的应用程序中,例如通信设备、音频处理系统以及嵌入式控制系统等。

    技术参数


    以下是HC-49US晶体单元的技术规格汇总表:
    - 额定频率范围:3.2768~32MHz
    - 震动模式:AT根本振动模式
    - 负载电容:12pF, 20pF 或者指定值
    - 频率偏差:±10ppm, ±20ppm 或者指定值
    - 频率-温度特性:±20ppm 或者指定值
    - 工作温度:-20°C ~ +70°C
    - 储存温度:-40°C ~ +85°C
    - 最大激励电平:1~500μW
    - 老化率:±3ppm/年

    产品特点和优势


    HC-49US晶体单元以其紧凑的设计和高性能表现脱颖而出。它不仅具备宽广的工作温度范围,还能提供出色的频率稳定性。此外,多种可选频率和负载电容使其成为众多不同项目理想的解决方案。

    应用案例和使用建议


    HC-49US晶体单元常被用于无线通讯模块、GPS接收器以及音频放大器等设备中。为了确保最佳性能,在实际应用过程中应当注意保持良好的散热条件,并避免长时间暴露于极端环境中。

    兼容性和支持


    本产品与市面上大多数主流微控制器及单片机完全兼容。制造商提供详尽的技术文档和支持服务,帮助客户快速完成产品集成工作。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备无法正常启动 | 检查电源电压是否符合要求;确认晶振焊接良好且没有损坏 |
    | 输出信号异常 | 测试电路连接正确性;更换新的晶振试试看 |

    总结和推荐


    综上所述,HC-49US晶体单元凭借其卓越的质量、广泛的适用性和低廉的价格在市场上占据了一席之地。对于寻求可靠性和性价比平衡的设计工程师来说,这无疑是一个值得考虑的选择。因此,我们强烈推荐此款产品给任何正在寻找高性能振荡源的企业和个人。

H1OSC-SUG-6M参数

参数
频率容差 -
等效串联电阻 -
频率 -
驱动电平 -
负载电容 -
频率稳定性 -

H1OSC-SUG-6M厂商介绍

YXC公司是一家专注于研发和生产高品质工业产品的企业。主营产品涵盖多个分类,包括但不限于:

1. 自动化设备:提供先进的自动化解决方案,用于提高生产效率和减少人工成本。
2. 精密仪器:制造高精度测量工具,广泛应用于科研、工程和制造业。
3. 环保技术:开发和推广环保技术产品,助力可持续发展。
4. 智能控制系统:设计智能控制软件和硬件,用于优化工业流程和提高安全性。

YXC公司的产品广泛应用于制造业、建筑业、科研机构和环保领域。公司的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术。
- 质量保证:严格的质量控制体系,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的售后服务。
- 市场竞争力:产品性价比高,满足不同客户的需求。

YXC公司致力于通过不断的技术创新和卓越的客户服务,成为行业内的领导者。

H1OSC-SUG-6M数据手册

厂牌 PDF简要描述 下载
YXC/深圳扬兴科技 无源晶振 YXC/深圳扬兴科技 H1OSC-SUG-6M H1OSC-SUG-6M数据手册

H1OSC-SUG-6M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.4216
50+ ¥ 0.3968
150+ ¥ 0.3542
500+ ¥ 0.2654
1500+ ¥ 0.2554
2500+ ¥ 0.248
库存: 612
起订量: 5 增量: 200
交货地:
最小起订量为:5
合计: ¥ 2.1
