首页  >  产品百科  >  H6OSC-SUG-4M

H6OSC-SUG-4M

产品分类: 无源晶振
产品描述:
供应商型号: 31M-H6OSC-SUG-4M
供应商: 云汉优选
标准整包数: 5

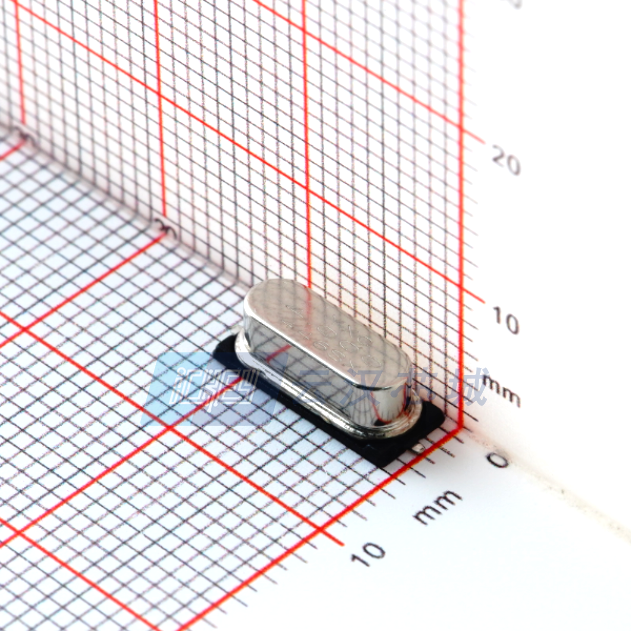

YXC/深圳扬兴科技 无源晶振 H6OSC-SUG-4M

H6OSC-SUG-4M概述

    Crystal Unit HC-49SMD 技术手册解析

    1. 产品简介


    HC-49SMD 晶体单元是一种表面贴装类型的晶体单元,广泛应用于工业控制和消费电子产品中。这些晶体单元具有标准频率范围为 3.2768 MHz 至 64 MHz,并提供多种负载电容选择。其主要功能是为电子系统提供精确稳定的时钟信号。

    2. 技术参数


    | 参数项 | 符号 | 规格 |
    |
    | 额定频率范围 | \(f{\text{nom}}\) | 3.2768~64 MHz |
    | 震动模式 | - | AT 基础 |
    | 负载电容 | \(CL\) | 12 pF, 20 pF 或指定 |
    | 频率偏差 | \(f{\text{tol}}\) | ±10 ppm, ±20 ppm 或指定 |
    | 频率-温度特性 | \(f{\text{tem}}\) | ±20 ppm 或指定 |
    | 工作温度 | \(T{\text{use}}\) | -20~+70°C 或指定 |
    | 储存温度 | \(T{\text{stg}}\) | -40~+85°C |
    | 静态电容 | \(C0\) | 7 pF 最大 |
    | 激励电平 | DL | 1~500 μW 最大 (100 μW 典型) |
    | 老化 | \(f{\text{age}}\) | ±3 ppm/年 最大 |
    | 等效串联电阻 (ESR) | \(ESR\) |
    - 3.2768 ~ 4 MHz:最大 180 Ω
    - 4 ~ 5 MHz:最大 120 Ω
    - 5 ~ 6 MHz:最大 100 Ω
    - 6 ~ 7 MHz:最大 80 Ω
    - 7 ~ 10 MHz:最大 60 Ω
    - 10 ~ 30 MHz:最大 40 Ω

    3. 产品特点和优势


    - 多功能性:HC-49SMD 支持多个标准频率范围,能够适应不同应用场景。
    - 稳定性高:在不同温度范围内提供高度稳定的工作性能,适用于各种环境。
    - 易于集成:表面贴装设计,便于自动化生产流程。
    - 优异的老化特性:频率变化小,确保长期运行稳定性。

    4. 应用案例和使用建议


    应用案例:
    - 工业控制系统:用于工厂自动化设备、机器人等。
    - 消费电子产品:如计时设备、家电控制板等。
    使用建议:
    - 在极端温度环境下使用时,确保选用合适的工作温度范围。
    - 注意负载电容的选择,确保最佳匹配以达到理想的频率稳定性。

    5. 兼容性和支持


    HC-49SMD 晶体单元兼容于多种表面贴装设备和工艺,具体焊盘设计请参考推荐焊盘图(详见技术手册)。制造商提供详细的技术支持和维护服务,确保客户能够在项目开发过程中得到必要的帮助。

    6. 常见问题与解决方案


    1. Q: 如何选择合适的负载电容?
    A: 根据晶体的工作频率和系统要求选择适当的负载电容值,通常推荐查阅具体型号的数据表。

    2. Q: 温度变化对晶体稳定性有何影响?
    A: 按照规范选择指定的工作温度范围,并采用温度补偿措施来减小影响。
    3. Q: 如何降低 ESR 影响?
    A: 通过优化电路设计和合理选择晶体型号来减少 ESR 影响,确保系统的稳定性和可靠性。

    7. 总结和推荐


    HC-49SMD 晶体单元凭借其多功能性、稳定性和易集成特性,在众多应用场景中展现出色的表现。无论是工业控制还是消费电子产品,它都是一个值得信赖的选择。强烈推荐给需要高精度时钟信号且对性能要求较高的应用场合。

H6OSC-SUG-4M参数

参数
频率稳定性 -
频率容差 -
等效串联电阻 -
频率 -
驱动电平 -
负载电容 -

H6OSC-SUG-4M厂商介绍

YXC公司是一家专注于研发和生产高品质工业产品的企业。主营产品涵盖多个分类,包括但不限于:

1. 自动化设备:提供先进的自动化解决方案,用于提高生产效率和减少人工成本。
2. 精密仪器:制造高精度测量工具,广泛应用于科研、工程和制造业。
3. 环保技术:开发和推广环保技术产品,助力可持续发展。
4. 智能控制系统:设计智能控制软件和硬件,用于优化工业流程和提高安全性。

YXC公司的产品广泛应用于制造业、建筑业、科研机构和环保领域。公司的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术。
- 质量保证:严格的质量控制体系,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的售后服务。
- 市场竞争力:产品性价比高,满足不同客户的需求。

YXC公司致力于通过不断的技术创新和卓越的客户服务,成为行业内的领导者。

H6OSC-SUG-4M数据手册

厂牌 PDF简要描述 下载
YXC/深圳扬兴科技 无源晶振 YXC/深圳扬兴科技 H6OSC-SUG-4M H6OSC-SUG-4M数据手册

H6OSC-SUG-4M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.5515
50+ ¥ 0.4185
150+ ¥ 0.3795
1000+ ¥ 0.3333
3000+ ¥ 0.3155
库存: 5000
起订量: 5 增量: 1000
交货地:
最小起订量为:5
合计: ¥ 2.75
直接购买
