XG1SI-111-30M

产品分类: 无源晶振
产品描述:
供应商型号: 14M-YSX530GA XG1SI-111-30M 2P 5032
供应商: 云汉优选
标准整包数: 1

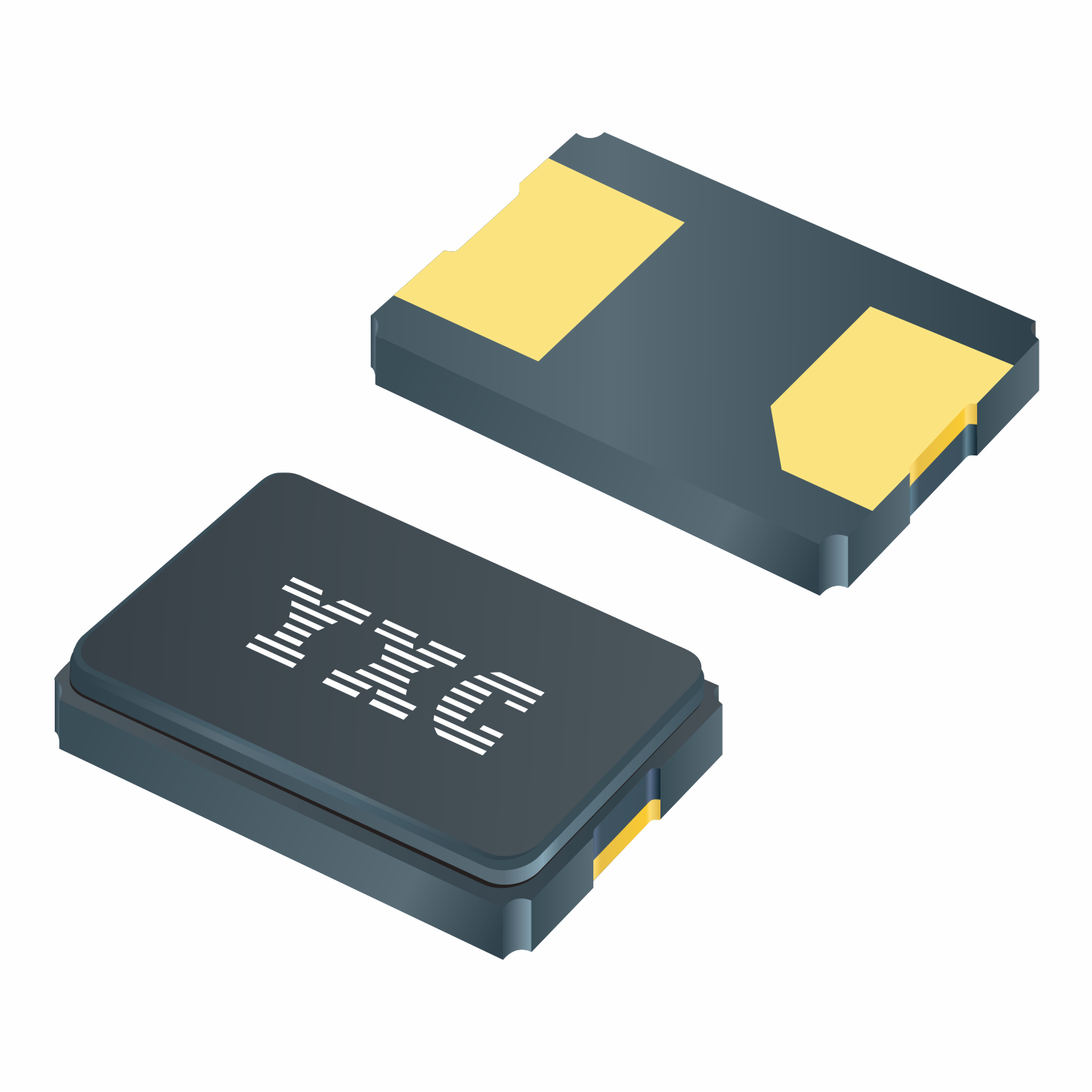

YXC/深圳扬兴科技 无源晶振 XG1SI-111-30M

XG1SI-111-30M概述

    Crystal Unit YSX530GA 技术手册

    1. 产品简介


    YSX530GA是一款玻璃密封的晶体单元,专为工业控制和消费类电子产品设计。其小巧的尺寸(5.00 x 3.20 x 1.2 mm)使其非常适合空间受限的应用场景。这款晶体单元提供多种标准频率选择(8~54 MHz),并采用SMD封装形式,适合自动化生产流程。尽管含铅成分未完全免除,但已符合RoHS指令要求。

    2. 技术参数


    | 参数名称 | 符号 | 规格范围 |
    |
    | 额定频率范围 | fnom | 8~54 MHz |
    | 振动模式 AT 基本模式 |
    | 负载电容 | CL | 10 pF 或 20 pF,或指定 |
    | 频率偏差(25℃) | ftol | ±10 ppm 或 ±20 ppm,或指定 |
    | 频率-温度特性 | ftem | ±20 ppm,或指定 |
    | 工作温度 | Tuse | -20~+70℃,或-40~+85℃,或指定 |
    | 储存温度 | Tstg | -55~+125℃ |
    | 静态电容 | C0 | ≤5 pF |
    | 最大激励电平 | DL | 1~300 μW,典型值 100 μW |
    | 年老化率 | fage | ±3 ppm/年最大 |
    | 等效串联电阻(ESR) | YSX530GA | 8~16 MHz:≤80Ω;16~25 MHz:≤40~60Ω;25~54 MHz:≤30~40Ω |

    3. 产品特点和优势


    YSX530GA 的独特之处在于其玻璃密封技术,能够显著提升抗震和防潮性能,从而延长使用寿命。此外,其宽泛的工作温度范围(-40~+85℃)使其适用于恶劣环境下的应用。紧凑的设计和精准的频率控制使其成为高频电路的理想选择。

    4. 应用案例和使用建议


    应用案例:
    - 工业控制设备:如PLC模块、变频器、传感器节点等。
    - 消费类电子产品:如智能家居设备、蓝牙耳机、便携式医疗设备。
    使用建议:
    - 根据具体频率需求选择合适的负载电容值(10 pF 或 20 pF)。
    - 在焊接过程中,确保推荐焊盘布局以保证良好的电气连接和热传导性能。
    - 考虑到激励电平限制,避免过高的信号强度导致器件损坏。

    5. 兼容性和支持


    YSX530GA 支持标准SMD贴片安装方式,可轻松集成到现有的PCB设计中。厂商提供详尽的技术文档和支持服务,包括样品申请、定制频率选项以及售后技术支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 频率偏差超出预期 | 确认工作温度是否处于正常范围内,并重新校准。 |
    | 设备启动后无法正常工作 | 检查供电电压和负载电容是否匹配。 |
    | 激励电平过高导致器件发热 | 减小驱动电流或调整电源电压。 |
    | 储存时间较长后性能下降 | 检查存储条件是否满足要求,必要时进行老化处理。|

    7. 总结和推荐


    总体而言,YSX530GA凭借其高精度、稳定性以及宽泛的工作温度范围,在工业和消费电子领域展现出显著优势。特别是其玻璃密封结构增强了可靠性,是需要高性能振荡器的电子设备的理想选择。强烈推荐给需要小型化、高精度晶体单元的客户。

    评分:4.9/5
    推荐指数:★★★★★

XG1SI-111-30M参数

参数
负载电容 -
频率稳定性 -
频率容差 -
等效串联电阻 -
频率 -
驱动电平 -

XG1SI-111-30M厂商介绍

YXC公司是一家专注于研发和生产高品质工业产品的企业。主营产品涵盖多个分类,包括但不限于:

1. 自动化设备:提供先进的自动化解决方案,用于提高生产效率和减少人工成本。
2. 精密仪器:制造高精度测量工具,广泛应用于科研、工程和制造业。
3. 环保技术:开发和推广环保技术产品,助力可持续发展。
4. 智能控制系统:设计智能控制软件和硬件,用于优化工业流程和提高安全性。

YXC公司的产品广泛应用于制造业、建筑业、科研机构和环保领域。公司的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术。
- 质量保证:严格的质量控制体系,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的售后服务。
- 市场竞争力:产品性价比高,满足不同客户的需求。

YXC公司致力于通过不断的技术创新和卓越的客户服务,成为行业内的领导者。

XG1SI-111-30M数据手册

厂牌 PDF简要描述 下载
YXC/深圳扬兴科技 无源晶振 YXC/深圳扬兴科技 XG1SI-111-30M XG1SI-111-30M数据手册

XG1SI-111-30M封装设计

查看详情并下载
Symbol
Footprint
3D Model
