OL2EIC112-148.5M

产品分类: 有源晶振
产品描述:
供应商型号: OL2EIC112-148.5M 6P 3225
供应商: 期货订购
标准整包数: 50

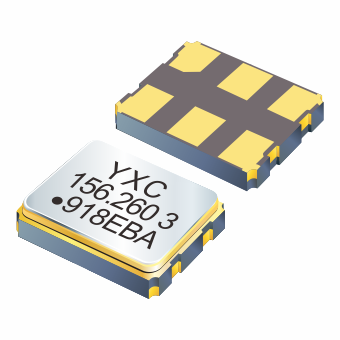

YXC/深圳扬兴科技 有源晶振 OL2EIC112-148.5M

OL2EIC112-148.5M概述

    YSO231LJ 差分振荡器技术手册

    1. 产品简介


    YSO231LJ 是一款高性能差分振荡器,适用于多种高速通信协议。它具有极低的相位抖动、出色的相位噪声特性和多种输出选项,可广泛应用于10 GB以太网、SONET、SATA、SAS和光纤通道等领域。

    2. 技术参数


    - 输出频率范围:LVPECL 和 LVDS 为 100~250 MHz,HCSL 为 100~175 MHz
    - 供电电压:LVPECL 和 LVDS 为 1.8V, 2.5V, 3.3V;HCSL 为 1.8V, 2.5V, 3.3V
    - 工作温度范围:-40°C 到 +85°C,存储温度范围为 -55°C 到 +150°C
    - 总稳定性:±25 ppm, ±50 ppm, ±100 ppm 或指定
    - 电流消耗:LVPECL 为 52 mA (Typ), 65 mA (Max),LVDS 为 22 mA (Typ), 30 mA (Max),HCSL 为 32 mA (Typ), 40 mA (Max)
    - 输出摆幅:单端输出 LVPECL 为 400 mV (min),LVDS 为 200 mV (min),HCSL 为 450 mV (min)
    - 上升时间/下降时间:20% ↔ 80% 波形时间为 0.15 ns (Typ) / 0.4 ns (Max) (LVPECL),0.15 ns (Typ) / 0.3 ns (Max) (LVDS),0.2 ns (Typ) / 0.6 ns (Max) (HCSL)
    - 启动时间:1 ms (Typ) / 5 ms (Max)
    - 老化率:Ta = +25°C 下第一年为 ±3 ppm (max),之后每年为 ±2 ppm (max)
    - RMS 相位抖动:12 KHz 至 20 MHz 范围内为 50 fs (Typ),300 fs (Max)(例如,对于 125 MHz LVDS 3.3V)
    - 相位噪声:-157 dBc/Hz (100 KHz 偏移) 和 -164 dBc/Hz (10 MHz 偏移)

    3. 产品特点和优势


    - 超低相位抖动:典型值为 50 fs,适用于高精度通信系统。
    - 出色的相位噪声性能:在不同偏移频率下表现出色。
    - 多样的输出选项:支持 LVPECL、LVDS 和 HCSL 输出模式。
    - 多种封装选择:提供 2.52.0 mm、3.22.5 mm、5.03.2 mm 和 7.05.0 mm 尺寸。

    4. 应用案例和使用建议


    - 应用案例:该振荡器广泛应用于10 GB以太网、SONET、SATA、SAS 和光纤通道等高速通信领域。
    - 使用建议:在使用过程中,需注意供电电压和工作温度的要求,确保符合相关标准。例如,为了获得最佳性能,建议将工作温度控制在 -40°C 到 +85°C 范围内。

    5. 兼容性和支持


    - 兼容性:该产品可与常见的高速通信接口兼容。
    - 支持和维护:制造商提供详细的技术文档和支持服务,帮助客户解决问题。

    6. 常见问题与解决方案


    - 问题:启动时间过长。
    - 解决办法:检查电源电压是否稳定,确保供电电压在推荐范围内。
    - 问题:电流消耗过大。
    - 解决办法:优化负载条件,确保负载电阻和供电电压匹配。
    - 问题:相位噪声不理想。
    - 解决办法:检查电路布局和接地设计,避免信号干扰。

    7. 总结和推荐


    总体而言,YSO231LJ 差分振荡器以其优异的性能和广泛的应用领域成为市场上的热门产品。其超低相位抖动和出色的相位噪声性能使其成为高端通信系统的理想选择。建议客户根据具体需求选择合适的封装尺寸和供电电压,并遵循推荐的使用建议,以充分发挥其性能。

OL2EIC112-148.5M参数

参数
频率容差 -
频率 -
频率稳定性 -

OL2EIC112-148.5M厂商介绍

YXC公司是一家专注于研发和生产高品质工业产品的企业。主营产品涵盖多个分类,包括但不限于:

1. 自动化设备:提供先进的自动化解决方案,用于提高生产效率和减少人工成本。
2. 精密仪器:制造高精度测量工具,广泛应用于科研、工程和制造业。
3. 环保技术:开发和推广环保技术产品,助力可持续发展。
4. 智能控制系统:设计智能控制软件和硬件,用于优化工业流程和提高安全性。

YXC公司的产品广泛应用于制造业、建筑业、科研机构和环保领域。公司的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术。
- 质量保证:严格的质量控制体系,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的售后服务。
- 市场竞争力:产品性价比高,满足不同客户的需求。

YXC公司致力于通过不断的技术创新和卓越的客户服务,成为行业内的领导者。

OL2EIC112-148.5M数据手册

厂牌 PDF简要描述 下载
YXC/深圳扬兴科技 有源晶振 YXC/深圳扬兴科技 OL2EIC112-148.5M OL2EIC112-148.5M数据手册

OL2EIC112-148.5M封装设计

查看详情并下载
Symbol
Footprint
3D Model
