X503216MSB2GI

产品分类: 无源晶振
产品描述: 20pF ±10ppm ±50ppm 16MHz 40Ω~60Ω 300μW SMD-5032-2P 贴片安装
供应商型号: 14M-YSX530GA X503216MSB2GI 2P 5032
供应商: 云汉优选
标准整包数: 1

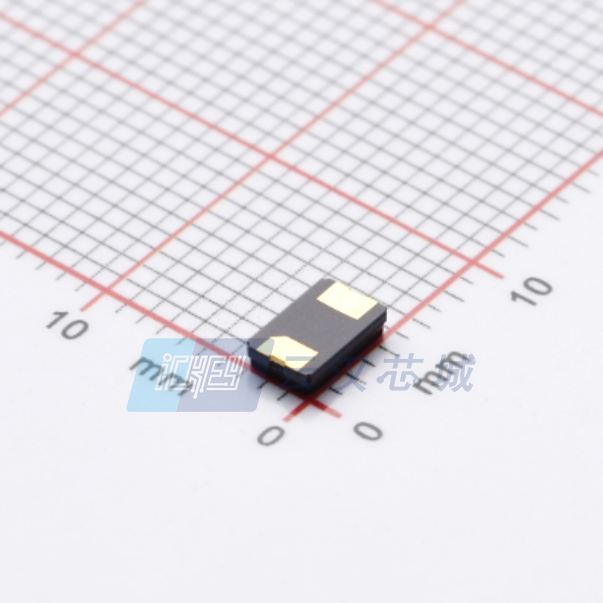

YXC/深圳扬兴科技 无源晶振 X503216MSB2GI

X503216MSB2GI概述

    Crystal Unit YSX530GA Glass Sealed 技术手册解析

    1. 产品简介


    Crystal Unit YSX530GA Glass Sealed 是一款高精度玻璃封装晶体单元,适用于多种工业控制和消费类电子产品。它通过精密制造工艺确保了稳定性和可靠性,广泛应用于通讯设备、计算机系统、仪器仪表等领域。

    2. 技术参数


    - 尺寸: 5.00 x 3.20 x 1.2 mm
    - 标准频率范围: 8~54 MHz
    - 振动模式: AT 基频
    - 负载电容: 10 pF, 20 pF 或指定
    - 频率偏差:
    - 额定温度下:±10 ppm, ±20 ppm 或指定
    - 频率-温度特性: ±20 ppm 或指定
    - 工作温度:
    - -20℃~+70℃
    - -40℃~+85℃ 或指定
    - 存储温度: -55℃~+125℃
    - 静态电容: ≤ 5 pF
    - 最大激励功率: 1~300 μW(典型值为 100 μW)
    - 老化率:
    - 额定温度下:≤ ±3 ppm/年
    - 等效串联电阻 (ESR):
    - 8~16 MHz: ≤ 80 Ω
    - 16~25 MHz: ≤ 40~60 Ω
    - 25~54 MHz: ≤ 30~40 Ω
    - 尺寸和推荐焊盘:
    - 外形尺寸:5.00 x 3.20 x 1.2 mm
    - 推荐焊盘尺寸:指定

    3. 产品特点和优势


    - 高精度: 频率范围广且偏差小,适合需要高精度时钟信号的应用。
    - 可靠性: 玻璃密封设计,具有优异的耐环境能力,适用于严苛的工作环境。
    - 低功耗: 最大激励功率仅为 1~300 μW,适合电池供电设备。
    - 兼容性: 符合ROHS指令,不含铅,环保安全。
    - 适用性广: 工作温度范围宽,从-55℃到+125℃,适用于不同场合。

    4. 应用案例和使用建议


    - 工业控制: 可用于工业自动化设备中的时钟源,确保系统运行稳定。
    - 通信设备: 适合作为通信设备中的振荡器,提供精准的频率信号。
    - 推荐使用场景: 在需要高精度时钟信号且对稳定性要求较高的设备中使用。
    - 使用建议:
    - 在安装时要确保焊盘正确放置,避免焊接时出现短路现象。
    - 考虑到老化因素,定期检查晶体单元的频率偏差情况,以保证设备正常运行。

    5. 兼容性和支持


    - 兼容性: 与各种主流工业标准相兼容,易于集成到现有系统中。
    - 技术支持: 厂商提供详细的技术文档和客户支持,确保客户能够顺利使用产品。

    6. 常见问题与解决方案


    - 问题: 频率偏差超出规定范围。
    - 解决方法: 检查安装是否正确,重新校准。
    - 问题: 设备无法启动。
    - 解决方法: 检查电源电压是否符合要求,确认连接线是否接触良好。
    - 问题: 设备工作温度异常。
    - 解决方法: 检查设备散热是否正常,确保在规定温度范围内运行。

    7. 总结和推荐


    Crystal Unit YSX530GA Glass Sealed 提供了广泛的频率范围和高精度时钟信号,适用于各种工业和消费类产品。其高可靠性和低功耗使得它成为市场上的优选产品。强烈推荐在需要高精度和稳定性时选择此款晶体单元。

X503216MSB2GI参数

参数
频率 16MHz
驱动电平 300μW
负载电容 20pF
频率稳定性 ±50ppm
频率容差 ±10ppm
等效串联电阻 40Ω~60Ω
通用封装 SMD-5032-2P
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

X503216MSB2GI厂商介绍

YXC公司是一家专注于研发和生产高品质工业产品的企业。主营产品涵盖多个分类,包括但不限于:

1. 自动化设备:提供先进的自动化解决方案,用于提高生产效率和减少人工成本。
2. 精密仪器:制造高精度测量工具,广泛应用于科研、工程和制造业。
3. 环保技术:开发和推广环保技术产品,助力可持续发展。
4. 智能控制系统:设计智能控制软件和硬件,用于优化工业流程和提高安全性。

YXC公司的产品广泛应用于制造业、建筑业、科研机构和环保领域。公司的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术。
- 质量保证:严格的质量控制体系,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的售后服务。
- 市场竞争力:产品性价比高,满足不同客户的需求。

YXC公司致力于通过不断的技术创新和卓越的客户服务,成为行业内的领导者。

X503216MSB2GI数据手册

厂牌 PDF简要描述 下载
YXC/深圳扬兴科技 无源晶振 YXC/深圳扬兴科技 X503216MSB2GI X503216MSB2GI数据手册

X503216MSB2GI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.1818
50+ ¥ 1.1123
150+ ¥ 0.9927
500+ ¥ 0.7438
1000+ ¥ 0.7161
3000+ ¥ 0.6952
库存: 1658
起订量: 5 增量: 1000
交货地:
最小起订量为:5
合计: ¥ 5.9
