X503230MSB2GI

产品分类: 无源晶振
产品描述: 20pF ±10ppm ±10ppm 30MHz 30Ω~40Ω SMD-5032-2P 贴片安装
供应商型号: 31M-X503230MSB2GI
供应商: 云汉优选
标准整包数: 1

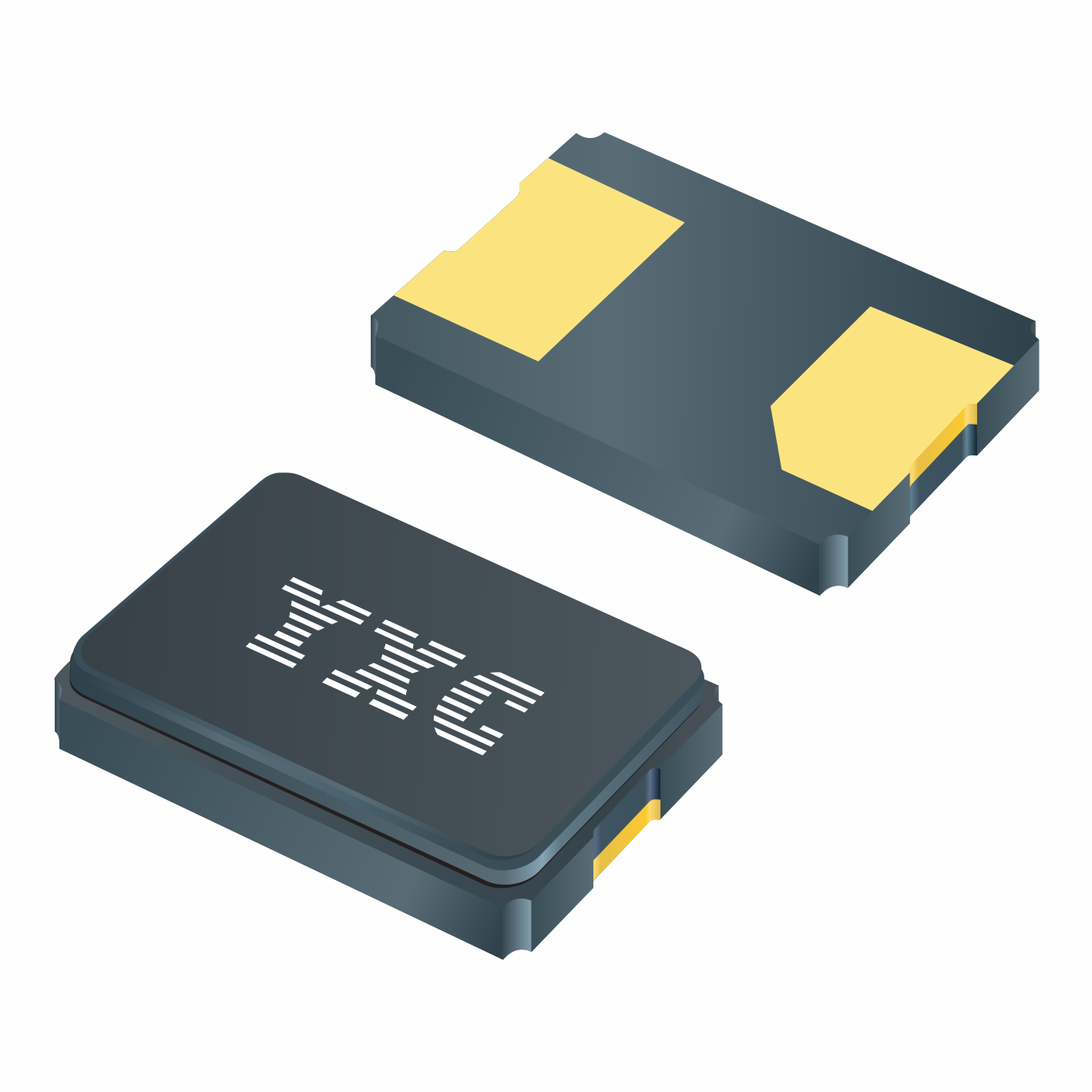

YXC/深圳扬兴科技 无源晶振 X503230MSB2GI

X503230MSB2GI概述

    电子元器件产品技术手册解析:YSX530GA 晶体单元

    1. 产品简介


    YSX530GA 玻璃封装晶体单元是专为工业控制和消费电子产品设计的高精度振荡器。该产品适用于多种应用领域,包括但不限于时钟信号生成、微控制器电路、通信系统等。其主要特点是标准频率范围广、负载电容选择多样,同时具有稳定的振动模式和严格的频率公差。

    2. 技术参数


    - 额定频率范围:8 MHz 到 54 MHz
    - 振动模式:AT 基本振动模式
    - 负载电容:10 pF、20 pF 或自定义
    - 频率偏差:(25°C 时)±10 ppm、±20 ppm 或自定义
    - 频率-温度特性:±20 ppm 或自定义
    - 工作温度:-20°C 到 +70°C、-40°C 到 +85°C 或自定义
    - 存储温度:-55°C 到 +125°C
    - 静态电容:最大值 5 pF
    - 最大激励电平:1 μW 至 300 μW(典型值 100 μW)
    - 老化特性:(25°C 时)最大值 ±3 ppm/年
    - 等效串联电阻 (ESR):8 MHz 到 16 MHz 时最大值 80Ω;16 MHz 到 25 MHz 时最大值 40Ω 至 60Ω;25 MHz 到 54 MHz 时最大值 30Ω 至 40Ω

    3. 产品特点和优势


    YSX530GA 晶体单元具备以下显著特点和优势:
    - 广泛的应用频率范围:8 MHz 至 54 MHz 的标准频率范围,满足大多数应用场景的需求。
    - 稳定的频率公差:在不同工作条件下能够保持高度一致的频率稳定性。
    - 宽泛的工作温度范围:可适应极端的工业和消费环境。
    - 优良的老化特性:长期使用后仍能保持高精度。
    - 兼容 ROHS 规范:不含铅成分,符合环保要求。

    4. 应用案例和使用建议


    - 应用案例:YSX530GA 被广泛应用于微控制器(MCU)、无线通信模块、精密仪器仪表等设备中。例如,在微控制器电路中作为时钟源,确保系统的稳定运行。
    - 使用建议:
    - 在设计电路时,应考虑负载电容的选择以确保频率稳定性。
    - 根据实际工作环境选择合适的工作温度范围。
    - 遵循推荐的焊盘设计以获得最佳电气性能。

    5. 兼容性和支持


    - 兼容性:YSX530GA 与其他标准 SMD 封装晶体兼容,可直接替换使用。
    - 支持和服务:制造商提供详尽的技术支持文档和客户服务,确保用户能够顺利安装和调试设备。

    6. 常见问题与解决方案


    - 问题 1:晶体启动时间长。
    - 解决方案:检查电路设计和电源电压,确保满足晶体启动条件。

    - 问题 2:频率不稳定。
    - 解决方案:调整负载电容或重新确认工作温度范围,确保频率特性符合要求。

    - 问题 3:老化特性不达标。
    - 解决方案:定期校准或更换晶体以确保频率稳定性。

    7. 总结和推荐


    综上所述,YSX530GA 玻璃封装晶体单元是一款性能优异、可靠性高的电子元器件。其广泛的应用频率范围、稳定的工作性能以及良好的兼容性使其成为众多工业和消费电子设备的理想选择。我们强烈推荐该产品用于需要高精度时钟信号生成的应用场合。

X503230MSB2GI参数

参数
频率 30MHz
驱动电平 -
负载电容 20pF
频率稳定性 ±10ppm
频率容差 ±10ppm
等效串联电阻 30Ω~40Ω
通用封装 SMD-5032-2P
安装方式 贴片安装
包装方式 卷带包装

X503230MSB2GI厂商介绍

YXC公司是一家专注于研发和生产高品质工业产品的企业。主营产品涵盖多个分类,包括但不限于:

1. 自动化设备:提供先进的自动化解决方案,用于提高生产效率和减少人工成本。
2. 精密仪器:制造高精度测量工具,广泛应用于科研、工程和制造业。
3. 环保技术:开发和推广环保技术产品,助力可持续发展。
4. 智能控制系统:设计智能控制软件和硬件,用于优化工业流程和提高安全性。

YXC公司的产品广泛应用于制造业、建筑业、科研机构和环保领域。公司的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术。
- 质量保证:严格的质量控制体系,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的售后服务。
- 市场竞争力:产品性价比高,满足不同客户的需求。

YXC公司致力于通过不断的技术创新和卓越的客户服务,成为行业内的领导者。

X503230MSB2GI数据手册

厂牌 PDF简要描述 下载
YXC/深圳扬兴科技 无源晶振 YXC/深圳扬兴科技 X503230MSB2GI X503230MSB2GI数据手册

X503230MSB2GI封装设计

查看详情并下载
Symbol
Footprint
3D Model
