首页  >  产品百科  >  X503224MSB2GI

X503224MSB2GI

产品分类: 无源晶振
产品描述: 20pF ±10ppm ±10ppm 24MHz 40Ω~60Ω SMD-5032-2P 贴片安装
供应商型号: 14M-X503224MSB2GI 2P 5032
供应商: 云汉优选
标准整包数: 1

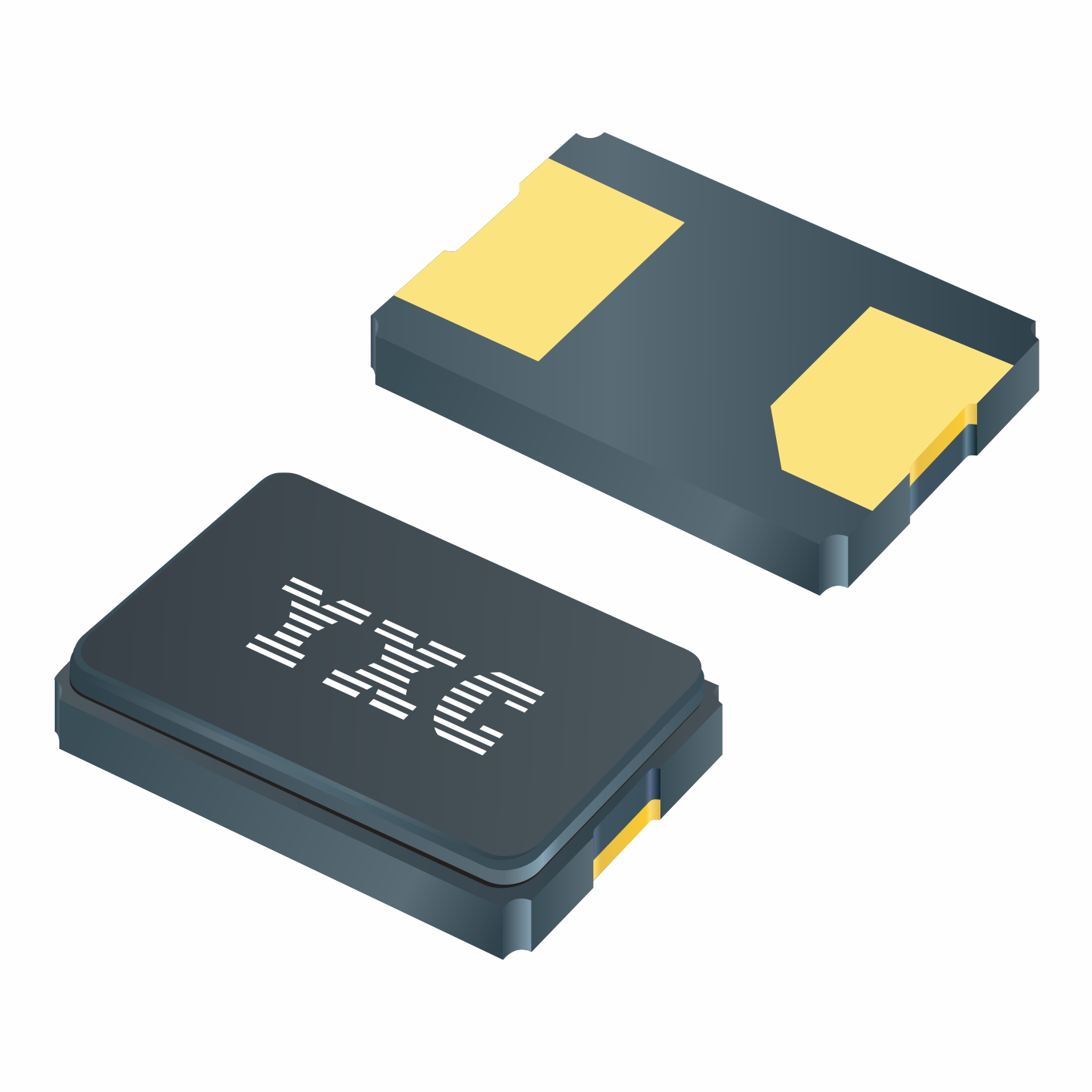

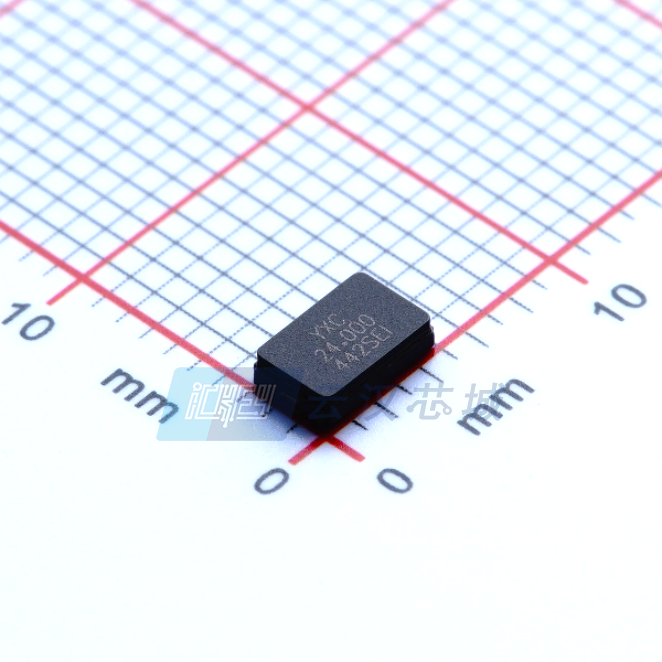

YXC/深圳扬兴科技 无源晶振 X503224MSB2GI

X503224MSB2GI概述

    Crystal Unit YSX530GA Glass Sealed 技术手册

    产品简介


    Crystal Unit YSX530GA Glass Sealed 是一款适用于工业控制和消费电子领域的玻璃封装晶体单元。这类产品主要用于提供高精度的时钟信号,确保系统的稳定运行。其标准频率范围为8MHz至54MHz,能够满足不同应用场合的需求。

    技术参数


    - 尺寸:5.00 x 3.20 x 1.2 mm
    - 标准频率:8~54MHz
    - 振动模式:AT 基础模式
    - 负载电容:10pF, 20pF 或按需指定
    - 频率偏差:(在25℃下)±10ppm, ±20ppm 或按需指定
    - 频率-温度特性:±20ppm 或按需指定
    - 工作温度:-20℃~+70℃, -40℃~+85℃ 或按需指定
    - 储存温度:-55℃~+125℃
    - 静态电容:最大5pF
    - 激励电平:最大1~300μW(典型值100μW)
    - 老化:(在25℃下)最大±3ppm/年
    - 等效串联电阻(ESR):
    - 8 ~ 16MHz:最大80Ω
    - 16 ~ 25MHz:最大40~60Ω
    - 25 ~ 54MHz:最大30~40Ω
    - 尺寸与推荐焊盘:外形尺寸(单位:mm)和推荐焊盘图案(单位:mm)

    产品特点和优势


    - 小型化设计:紧凑的5.00 x 3.20 x 1.2 mm尺寸,便于嵌入各类设备。
    - 高精度频率:提供8~54MHz的标准频率范围,满足不同应用场景需求。
    - 良好的温度稳定性:即使在极端温度条件下,仍能保持±20ppm的频率偏差。
    - 可靠的玻璃封装:通过Pb豁免的ROHS指令,保证长期使用的可靠性和安全性。

    应用案例和使用建议


    - 工业控制:广泛应用于工业自动化控制系统,确保系统的精确时钟同步。
    - 消费电子:可用于手机、平板电脑、可穿戴设备等多种消费电子产品,提高系统整体性能。
    - 使用建议:在安装时确保焊盘与晶体单元的良好接触,避免不必要的机械应力影响其性能。根据实际应用环境选择合适的频率偏差和工作温度范围。

    兼容性和支持


    - 兼容性:该产品可与其他标准的SMD组件兼容,便于集成到现有的电路设计中。
    - 支持与维护:制造商提供了详尽的技术文档和支持服务,用户可通过官网获取更多技术支持。

    常见问题与解决方案


    1. 问题:在高温环境下工作不稳定。
    - 解决方案:检查工作温度范围是否符合实际应用要求,必要时选择更高温度范围的产品型号。

    2. 问题:频率出现偏差。
    - 解决方案:检查外部负载电容是否正确匹配,调整至规定范围内。

    3. 问题:长期使用后性能下降。
    - 解决方案:定期检测老化情况,及时更换可能老化的产品。

    总结和推荐


    总体来看,Crystal Unit YSX530GA Glass Sealed 在性能、稳定性以及兼容性方面表现出色,是工业控制和消费电子领域的理想选择。建议在需要高精度时钟信号的应用中优先考虑此款产品。

X503224MSB2GI参数

参数
负载电容 20pF
频率稳定性 ±10ppm
频率容差 ±10ppm
等效串联电阻 40Ω~60Ω
频率 24MHz
驱动电平 -
通用封装 SMD-5032-2P
安装方式 贴片安装
包装方式 卷带包装

X503224MSB2GI厂商介绍

YXC公司是一家专注于研发和生产高品质工业产品的企业。主营产品涵盖多个分类,包括但不限于:

1. 自动化设备:提供先进的自动化解决方案,用于提高生产效率和减少人工成本。
2. 精密仪器:制造高精度测量工具,广泛应用于科研、工程和制造业。
3. 环保技术:开发和推广环保技术产品,助力可持续发展。
4. 智能控制系统:设计智能控制软件和硬件,用于优化工业流程和提高安全性。

YXC公司的产品广泛应用于制造业、建筑业、科研机构和环保领域。公司的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术。
- 质量保证:严格的质量控制体系,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的售后服务。
- 市场竞争力:产品性价比高,满足不同客户的需求。

YXC公司致力于通过不断的技术创新和卓越的客户服务,成为行业内的领导者。

X503224MSB2GI数据手册

厂牌 PDF简要描述 下载
YXC/深圳扬兴科技 无源晶振 YXC/深圳扬兴科技 X503224MSB2GI X503224MSB2GI数据手册

X503224MSB2GI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.1818
50+ ¥ 1.1123
150+ ¥ 0.9927
500+ ¥ 0.7439
1000+ ¥ 0.7161
3000+ ¥ 0.6952
库存: 2671
起订量: 5 增量: 1000
交货地:
最小起订量为:5
合计: ¥ 5.9
直接购买
加入购物车
