首页  >  产品百科  >  X201232768KJD2SI

X201232768KJD2SI

产品分类: 无源晶振
产品描述: 7pF ±20ppm 32.768KHz SMD-2012-2P 贴片安装
供应商型号: 14M-X201232768KJD2SI
供应商: 云汉优选
标准整包数: 3000
YXC/深圳扬兴科技 无源晶振 X201232768KJD2SI

X201232768KJD2SI概述


    产品简介

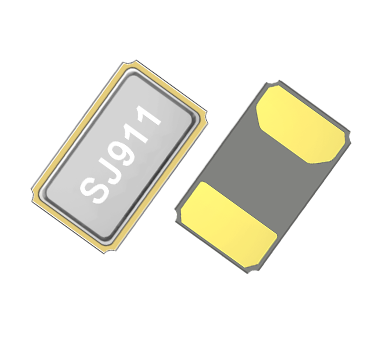

    Crystal Unit YSX2012SK 是一款专为实时时钟(RTC)设计的小型晶体单元,具有32.768kHz的额定频率。这款晶体单元以其紧凑的设计、高精度和广泛的适用温度范围而著称,非常适合于需要稳定时钟信号的应用场合。其主要特点包括小体积、低功耗和卓越的长期稳定性。

    技术参数


    - 频率范围:32.768KHz
    - 额定频率:32.768KHz
    - 负载电容:7pF, 9pF, 12.5pF 或指定
    - 频率偏差(25℃):±10ppm, ±20ppm 或指定
    - 频率温度系数:( - 0.03 ± 0.01 ) 10^-6/℃^2
    - 工作温度范围:-40℃ ~ +85℃,或指定
    - 存储温度范围:-55℃ ~ +125℃
    - 静态电容:最大值 1.3pF
    - 动态电容:7.5fF
    - 激励电平:最大值 0.1μW
    - 老化率(25℃):最大值 ±3ppm/年
    - 等效串联电阻(ESR):最大值 90KΩ
    尺寸及推荐焊盘
    - 尺寸:2.00 x 1.20 x 0.60 mm
    - 推荐焊盘:请参考制造商提供的焊盘设计

    产品特点和优势


    YSX2012SK 晶体单元的主要优势在于其小巧的尺寸和高精度的频率控制。这种晶体单元能够在极端的温度范围内保持稳定的性能,使其适用于各种苛刻环境下的应用。此外,它还支持回流焊接,方便在电路板上安装。

    应用案例和使用建议


    这款晶体单元广泛应用于各类时钟芯片和计时系统中,例如数字手表、便携式电子设备和各种嵌入式系统。在使用时,确保电路板的设计能够满足其额定的工作条件,尤其是频率负载电容的选择需符合应用需求。对于需要更高精度的应用,建议选择更低频率偏差的型号以确保系统的稳定运行。

    兼容性和支持


    YSX2012SK 晶体单元具有良好的通用性,能够轻松集成到多种不同的硬件平台中。关于详细的技术支持和服务信息,建议联系制造商或查阅相关技术文档。

    常见问题与解决方案


    1. 问题:频率偏差超出预期
    - 解决方案:检查负载电容是否匹配,必要时调整并重新测量频率。

    2. 问题:电路不稳定
    - 解决方案:确认电源电压和频率负载电容设置正确,并检查电路板上的走线和焊盘设计。

    3. 问题:老化速率超出预期
    - 解决方案:如果系统要求长期稳定,考虑使用更低老化率的晶体单元或定期校准。

    总结和推荐


    总体而言,YSX2012SK 晶体单元凭借其小体积、高精度和出色的温度稳定性,在众多应用场景中表现出色。无论是用于便携式电子设备还是更复杂的嵌入式系统,它都是一款值得信赖的产品。因此,我们强烈推荐这款晶体单元给那些对时钟精度有较高要求的用户。

X201232768KJD2SI参数

参数
负载电容 7pF
频率稳定性 -
频率容差 ±20ppm
等效串联电阻 -
频率 32.768KHz
驱动电平 -
通用封装 SMD-2012-2P
安装方式 贴片安装
应用等级 工业级

X201232768KJD2SI厂商介绍

YXC公司是一家专注于研发和生产高品质工业产品的企业。主营产品涵盖多个分类,包括但不限于:

1. 自动化设备:提供先进的自动化解决方案,用于提高生产效率和减少人工成本。
2. 精密仪器:制造高精度测量工具,广泛应用于科研、工程和制造业。
3. 环保技术:开发和推广环保技术产品,助力可持续发展。
4. 智能控制系统:设计智能控制软件和硬件,用于优化工业流程和提高安全性。

YXC公司的产品广泛应用于制造业、建筑业、科研机构和环保领域。公司的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术。
- 质量保证:严格的质量控制体系,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的售后服务。
- 市场竞争力:产品性价比高,满足不同客户的需求。

YXC公司致力于通过不断的技术创新和卓越的客户服务,成为行业内的领导者。

X201232768KJD2SI数据手册

厂牌 PDF简要描述 下载
YXC/深圳扬兴科技 无源晶振 YXC/深圳扬兴科技 X201232768KJD2SI X201232768KJD2SI数据手册

X201232768KJD2SI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 1.1938
6000+ ¥ 1.16
9000+ ¥ 1.1262
库存: 0
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 0
