X322520MSB4SI

产品分类: 无源晶振
产品描述: 20pF ±10ppm ±10ppm 20MHz 40Ω SMD-3225-4P 贴片安装
供应商型号: 14M-X322520MSB4SI 4P 3225
供应商: 云汉优选
标准整包数: 1

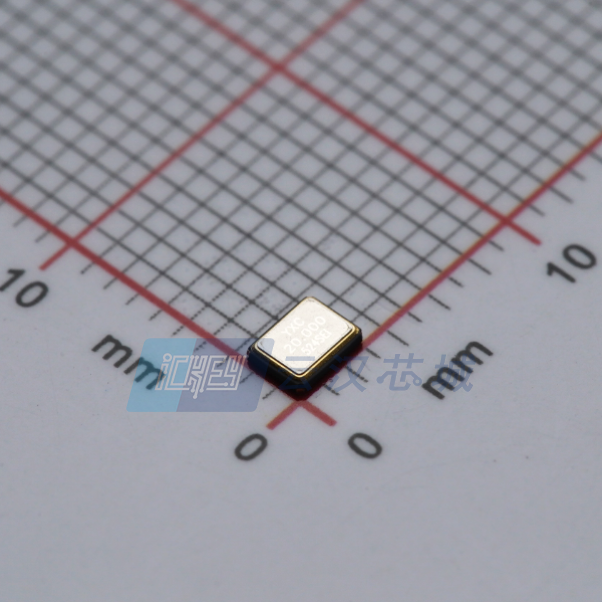

YXC/深圳扬兴科技 无源晶振 X322520MSB4SI

X322520MSB4SI概述

    YXC YSX321SL Crystal Unit 技术手册

    产品简介


    YSX321SL 是一款由 YXC 公司生产的晶体单元(Crystal Unit),专为智能穿戴设备、物联网通信等领域设计。该产品具有小型化、高精度和高频率稳定性等特点,能够有效减少电磁干扰(EMI)。它适用于各种需要高精度频率稳定性的应用场景。

    技术参数


    | 项目 | 符号 | 规格 |
    |
    | 额定频率范围 | fnom | 8~64 MHz |
    | 振动模式 | - | AT 基础模式 |
    | 负载电容 | CL | 10 pF 或 20 pF,也可定制 |
    | 频率偏差 | ftol | ±10 ppm 或 ±20 ppm,也可定制 |
    | 频率-温度特性 | ftem | ±20 ppm 或可定制 |
    | 工作温度 | Tuse | -40°C 至 +85°C |
    | 储存温度 | Tstg | -55°C 至 +125°C |
    | 静态电容 | C0 | 最大值为 7 pF |
    | 最大激励电平 | DL | 1~200 μW(典型值 100 μW) |
    | 年老化率 | fage | 最大值为 ±3 ppm/年 |
    | 等效串联电阻(ESR) 8 ~ 11.2892 MHz: 最大 150Ω |
    12 ~ 16 MHz: 最大 80Ω |
    17 ~ 64 MHz: 最大 50Ω |
    | 尺寸和推荐焊盘 3.20 x 2.50 x 0.70 mm |

    产品特点和优势


    YSX321SL 晶体单元具备以下几个显著的特点和优势:
    1. 高精度和高频率稳定性:该晶体单元能够在较宽的温度范围内保持频率稳定,适合对频率精度要求较高的应用场合。
    2. 小型化设计:尺寸仅为 3.20 x 2.50 x 0.70 mm,适用于空间受限的应用场景。
    3. 低功耗和长期可靠性:最大激励电平仅为 200 μW,且老化率很低,可以保证长期可靠运行。
    4. 减少电磁干扰(EMI):在高频率应用中表现出色,能够有效降低电磁干扰。

    应用案例和使用建议


    应用案例:
    - 智能手表:作为手表核心控制模块的时钟源,确保精准的时间同步。
    - 无线通讯模块:为物联网设备提供精确的时序信号,提高通讯质量和稳定性。
    使用建议:
    - 在进行电路设计时,应合理选择负载电容,以确保频率稳定性。
    - 注意散热设计,特别是在高温环境下使用时要防止过热导致性能下降。
    - 使用推荐的焊盘设计,确保焊接可靠性和电气连接的稳定性。

    兼容性和支持


    该晶体单元适用于多种电子设备和系统,并且能够与现有的 I/O 接口兼容。YXC 公司提供全面的技术支持和服务,包括但不限于:
    - 技术咨询和支持。
    - 定制化需求服务。
    - 样品和批量供应。

    常见问题与解决方案


    1. 问题:产品无法正常启动。
    - 解决方案:检查电源电压是否符合要求,确认电路连接无误。
    2. 问题:频率出现漂移。
    - 解决方案:调整负载电容,确认温度环境是否在规定的范围内。
    3. 问题:老化率不符合预期。
    - 解决方案:确保工作环境在规定的范围内,定期检测以确保其性能稳定。

    总结和推荐


    综上所述,YSX321SL 晶体单元凭借其高精度、高频率稳定性、小型化设计和广泛的应用范围,使其成为智能穿戴设备和物联网领域的理想选择。对于需要高精度频率稳定性的应用场景,强烈推荐使用此产品。

X322520MSB4SI参数

参数
负载电容 20pF
频率稳定性 ±10ppm
频率容差 ±10ppm
等效串联电阻 40Ω
频率 20MHz
驱动电平 -
通用封装 SMD-3225-4P
安装方式 贴片安装

X322520MSB4SI厂商介绍

YXC公司是一家专注于研发和生产高品质工业产品的企业。主营产品涵盖多个分类,包括但不限于:

1. 自动化设备:提供先进的自动化解决方案,用于提高生产效率和减少人工成本。
2. 精密仪器:制造高精度测量工具,广泛应用于科研、工程和制造业。
3. 环保技术:开发和推广环保技术产品,助力可持续发展。
4. 智能控制系统:设计智能控制软件和硬件,用于优化工业流程和提高安全性。

YXC公司的产品广泛应用于制造业、建筑业、科研机构和环保领域。公司的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术。
- 质量保证:严格的质量控制体系,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的售后服务。
- 市场竞争力:产品性价比高,满足不同客户的需求。

YXC公司致力于通过不断的技术创新和卓越的客户服务,成为行业内的领导者。

X322520MSB4SI数据手册

厂牌 PDF简要描述 下载
YXC/深圳扬兴科技 无源晶振 YXC/深圳扬兴科技 X322520MSB4SI X322520MSB4SI数据手册

X322520MSB4SI封装设计

查看详情并下载
Symbol
Footprint
3D Model
