X321532768KLD2SI

产品分类: 无源晶振
产品描述: 9pF 32.768KHz SMD-3215-2P
供应商型号: X321532768KLD2SI 2P 3215
供应商: 期货订购
标准整包数: 3000

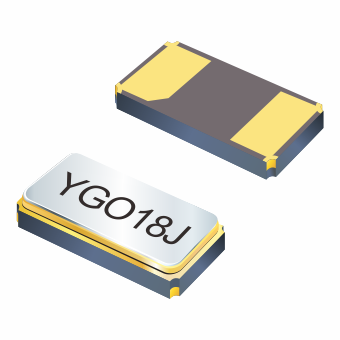

YXC/深圳扬兴科技 无源晶振 X321532768KLD2SI

X321532768KLD2SI概述

    Crystal Unit YST310S 技术手册解析

    1. 产品简介


    Crystal Unit YST310S 是一款高精度、高稳定性的工作频率为32.768kHz的晶体单元。这种类型的电子元器件主要用于实时时钟(RTC)模块中,能够提供准确的时间基准。它们广泛应用于各种需要精准时间保持的场合,如可穿戴设备、移动设备、便携式医疗设备和智能家居系统等。

    2. 技术参数


    Crystal Unit YST310S 的具体技术参数如下:
    - 尺寸: 3.20 x 1.50 x 0.75毫米
    - 额定频率范围: 32.768kHz
    - 频率偏差:
    - 在25℃时:±10ppm 或 ±20ppm,可定制
    - 频率温度系数: ( - 0.03 ± 0.01 ) 10^-6 /℃^2
    - 工作温度: -20℃~+70℃ 或 -40℃~+85℃,可定制
    - 存储温度: -55℃~+125℃
    - 静态电容(C0): 最大值为1.2pF
    - 动态电容(C1): 4.4fF
    - 激励电平(DL): 最大值为1.0μW
    - 老化率 (在25℃时): 最大值为±3ppm/年
    - 等效串联电阻(ESR): 最大值为70KΩ

    3. 产品特点和优势


    - 高精度和高频率稳定性: 使得产品能够提供极为精准的时间基准。
    - 优异的热稳定性和环境适应性: 可以在广泛的温度范围内保持稳定的性能。
    - 小巧尺寸: 仅为3.20 x 1.50 x 0.75毫米,适合在空间受限的应用中使用。

    4. 应用案例和使用建议


    Crystal Unit YST310S 主要应用于实时钟(RTC)模块中,特别适用于对时间精确度要求高的场合。例如,在智能手表、手机、便携式医疗设备等需要长期运行而无需外部电源的设备中。
    使用建议:
    - 确保设计电路符合产品的电气特性,尤其是负载电容和等效串联电阻的要求。
    - 设计时考虑充分散热,尤其是在高温环境下使用时。

    5. 兼容性和支持


    - Crystal Unit YST310S 支持多种标准封装和电气特性,可以根据具体应用需求进行定制。
    - 供应商(www.yxc.hk)提供技术支持和维护服务,确保客户可以顺利地集成到其设计中。

    6. 常见问题与解决方案


    - 问题: 频率偏差超出预期。
    - 解决方案: 检查是否在产品规定的温度范围内使用,或者是否选择了正确的频率公差选项。
    - 问题: 产品老化后频率变化明显。
    - 解决方案: 定期检查并调整系统的校准设置,确保持续准确的时间基准。

    7. 总结和推荐


    综上所述,Crystal Unit YST310S 在精准度、稳定性以及环境适应性方面表现出色。适用于需要高精度时间基准的各种应用场景。强烈推荐在对时间基准精度有严格要求的设计中采用此产品。

X321532768KLD2SI参数

参数
频率 32.768KHz
驱动电平 -
负载电容 9pF
频率稳定性 -
频率容差 -
等效串联电阻 -
通用封装 SMD-3215-2P

X321532768KLD2SI厂商介绍

YXC公司是一家专注于研发和生产高品质工业产品的企业。主营产品涵盖多个分类,包括但不限于:

1. 自动化设备:提供先进的自动化解决方案,用于提高生产效率和减少人工成本。
2. 精密仪器:制造高精度测量工具,广泛应用于科研、工程和制造业。
3. 环保技术:开发和推广环保技术产品,助力可持续发展。
4. 智能控制系统:设计智能控制软件和硬件,用于优化工业流程和提高安全性。

YXC公司的产品广泛应用于制造业、建筑业、科研机构和环保领域。公司的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术。
- 质量保证:严格的质量控制体系,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的售后服务。
- 市场竞争力:产品性价比高,满足不同客户的需求。

YXC公司致力于通过不断的技术创新和卓越的客户服务,成为行业内的领导者。

X321532768KLD2SI数据手册

厂牌 PDF简要描述 下载
YXC/深圳扬兴科技 无源晶振 YXC/深圳扬兴科技 X321532768KLD2SI X321532768KLD2SI数据手册

X321532768KLD2SI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 1.1568
6000+ ¥ 1.099
库存: 6000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 3470.4
