X5032147456MSB2GI

产品分类: 无源晶振
产品描述: 20pF ±10ppm ±10ppm 14.7456MHz 40Ω~60Ω SMD-5032-2P 贴片安装
供应商型号: X5032147456MSB2GI 2P 5032
供应商: 期货订购
标准整包数: 1000

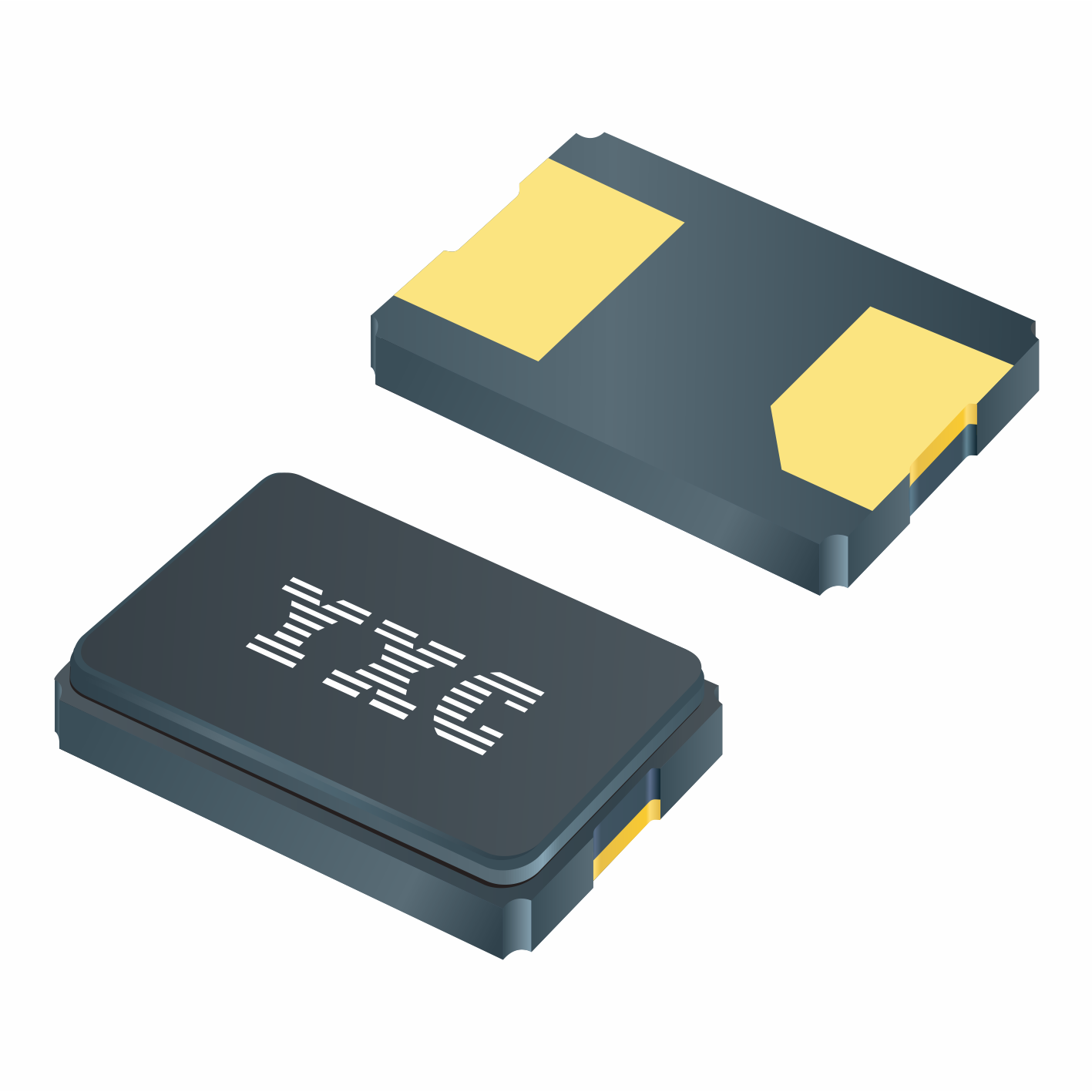

YXC/深圳扬兴科技 无源晶振 X5032147456MSB2GI

X5032147456MSB2GI概述

    Crystal Unit YSX530GA Glass Sealed 技术手册

    1. 产品简介


    Crystal Unit YSX530GA Glass Sealed 是一款适用于工业控制和消费电子领域的玻璃封装晶体单元。它具有多种频率范围,标准频率为 8 至 54 MHz,广泛应用于需要高稳定度和紧凑设计的应用场景。

    2. 技术参数


    以下是Crystal Unit YSX530GA的主要技术参数:
    - 尺寸: 5.00 x 3.20 x 1.2 mm
    - 标准频率范围: 8~54 MHz
    - 震动模式: AT 基础模式
    - 负载电容: 10 pF, 20 pF 或自定义
    - 频率偏差(25℃时): ±10 ppm, ±20 ppm 或自定义
    - 频率-温度特性(±20ppm 或自定义)
    - 工作温度范围: -20℃~+70℃, -40℃~+85℃ 或自定义
    - 储存温度范围: -55℃~+125℃
    - 静态电容: 5 pF 最大
    - 最大激励电平: 1~300 μW(典型值 100 μW)
    - 老化率(25℃时): ±3 ppm/年 最大
    - 等效串联电阻(ESR)
    - 8 ~ 16 MHz: 80Ω 最大
    - 16 ~ 25 MHz: 40 ~ 60Ω 最大
    - 25 ~ 54 MHz: 30 ~ 40Ω 最大
    - 外形尺寸及推荐焊盘

    3. 产品特点和优势


    Crystal Unit YSX530GA 的独特功能和优势如下:
    - 高频稳定性: 高达 54 MHz 的频率范围,提供卓越的频率稳定性和高精度。
    - 玻璃密封: 玻璃封装技术确保产品在恶劣环境下的可靠性和耐用性。
    - 小体积: 仅为 5.00 x 3.20 x 1.2 mm,适用于紧凑的设计需求。
    - 高兼容性: 可以根据应用需求定制不同的负载电容和频率偏差。
    - 环保设计: 不含铅,符合 ROHS 指令,适用于绿色制造环境。

    4. 应用案例和使用建议


    Crystal Unit YSX530GA 广泛应用于各种工业控制系统和消费电子产品中。例如,在无线通信模块、GPS 导航系统、智能家电等领域都有广泛应用。以下是一些使用建议:
    - 选择合适的频率范围: 根据具体应用需求选择合适的频率范围,例如 8 MHz 到 54 MHz。
    - 考虑工作温度: 在设计电路时,需考虑到产品的宽泛工作温度范围(-40℃~+85℃),确保在极端条件下也能正常工作。
    - 负载电容匹配: 确保负载电容与应用要求匹配,以达到最佳的频率稳定性。

    5. 兼容性和支持


    Crystal Unit YSX530GA 具有良好的兼容性,可以与多种电子设备和模块无缝对接。制造商提供详尽的技术支持和售后服务,包括样品测试、技术支持和快速响应的客户支持服务。

    6. 常见问题与解决方案


    在使用过程中,可能会遇到以下常见问题及其解决方案:
    - 问题: 频率不稳定
    - 解决方案: 检查负载电容是否匹配,调整负载电容以确保频率稳定。
    - 问题: 高温环境下工作不正常
    - 解决方案: 确保设备工作在推荐的工作温度范围内(-40℃~+85℃)。
    - 问题: ESR 过高导致功耗增加
    - 解决方案: 选择合适频率范围的产品,确保其 ESR 在合理范围内。

    7. 总结和推荐


    Crystal Unit YSX530GA Glass Sealed 是一款高可靠性、高性能的晶体单元,适用于各种严苛的应用环境。它的高频稳定性、紧凑设计、玻璃封装技术和良好的温度适应性使其在市场上具备强大的竞争力。我们强烈推荐此产品用于需要高频率稳定性的场合,无论是工业控制还是消费电子领域。

X5032147456MSB2GI参数

参数
驱动电平 -
负载电容 20pF
频率稳定性 ±10ppm
频率容差 ±10ppm
等效串联电阻 40Ω~60Ω
频率 14.7456MHz
通用封装 SMD-5032-2P
安装方式 贴片安装
包装方式 卷带包装

X5032147456MSB2GI厂商介绍

YXC公司是一家专注于研发和生产高品质工业产品的企业。主营产品涵盖多个分类,包括但不限于:

1. 自动化设备:提供先进的自动化解决方案,用于提高生产效率和减少人工成本。
2. 精密仪器:制造高精度测量工具,广泛应用于科研、工程和制造业。
3. 环保技术:开发和推广环保技术产品,助力可持续发展。
4. 智能控制系统:设计智能控制软件和硬件,用于优化工业流程和提高安全性。

YXC公司的产品广泛应用于制造业、建筑业、科研机构和环保领域。公司的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术。
- 质量保证:严格的质量控制体系,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的售后服务。
- 市场竞争力:产品性价比高,满足不同客户的需求。

YXC公司致力于通过不断的技术创新和卓越的客户服务,成为行业内的领导者。

X5032147456MSB2GI数据手册

厂牌 PDF简要描述 下载
YXC/深圳扬兴科技 无源晶振 YXC/深圳扬兴科技 X5032147456MSB2GI X5032147456MSB2GI数据手册

X5032147456MSB2GI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 0.7318
2000+ ¥ 0.6952
库存: 2000
起订量: 1000 增量: 1000
