X206032768KGA2SC

产品分类: 无源晶振
产品描述: 12.5pF ±5ppm ±5ppm 32.768KHz DT-26
供应商型号: 14M-YT-26 X206032768KGA2SC 2P 2060
供应商: 云汉优选
标准整包数: 1
YXC/深圳扬兴科技 无源晶振 X206032768KGA2SC

X206032768KGA2SC概述


    产品简介

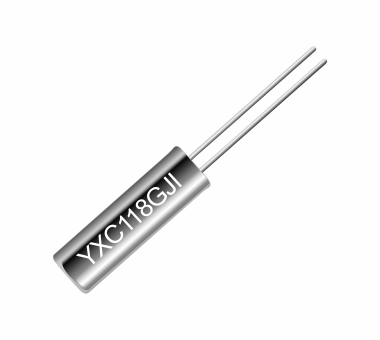

    YXC 晶体单元(32.768KHZ, YT-26 DIP封装)
    这款晶体单元是用于实时时钟(RTC)的一款高精度石英振荡器。它具有小巧轻便的设计,广泛应用于消费电子、计算机系统、仪器仪表、无线通信设备等领域。该晶体单元采用标准频率32.768kHz,并以低阻抗和高稳定度著称。

    技术参数


    - 额定频率:32.768kHz
    - 负载电容:12.5pF(可定制)
    - 频率偏差(25℃时):±5ppm、±10ppm(可定制)
    - 频率温度系数:(-0.036 ± 0.01) × 10^-6/℃^2
    - 工作温度范围:-20℃~+70℃、40℃~+85℃(可定制)
    - 存储温度范围:-55℃~+125℃
    - 静态电容:2.0pF(最大值)
    - 动态电容:3.0fF
    - 激励电平:1.0μW(典型值)
    - 老化率(25℃时):±3ppm/年(最大值)
    - 等效串联电阻(ESR):40kΩ(最大值)

    产品特点和优势


    - 高精度和稳定性:具备极低的频率偏差(±5ppm),保证了时钟的精确性和长期稳定性。
    - 低功耗:标准激励电平仅为1.0μW,适合对功耗要求严格的便携式设备。
    - 温度补偿设计:具备优良的频率温度系数,确保在不同温度下依然保持精准的时间基准。
    - 多种安装选项:提供垂直和平放两种安装方式,满足多样化的应用场景需求。

    应用案例和使用建议


    应用案例
    此款晶体单元广泛应用于需要高精度时间基准的场合,例如手表、计算机主板、GPS接收机、医疗设备等。特别适用于需要长时间保持高精度计时的应用。
    使用建议
    - 焊接处理:不建议使用回流焊炉进行焊接,如果必须使用,最高温度不应超过230℃。
    - 防震措施:在自动装配过程中,请检查并调整相关条件,以避免物理冲击造成的损坏。
    - 防潮和防热:存储时请置于正常温湿度条件下,防止长时间暴露在高温、低温或高湿环境中。
    - 安装固定:垂直安装时,建议晶振与PCB之间的间隙至少为3mm(对于3×8型),2mm(对于2×6型)。

    兼容性和支持


    该晶体单元与多种主流电子设备和电路板兼容。制造商提供全面的技术支持和售后服务,包括详尽的技术文档、样品测试、定制化服务及快速响应的技术咨询。

    常见问题与解决方案


    - 问题一:焊接温度过高
    - 解决方案:确保焊接温度不超过230℃,建议使用烙铁焊接方法,焊接时间为3秒内(280℃)或2秒内(320℃)。

    - 问题二:物理冲击造成故障
    - 解决方案:尽量减少对晶体单元的物理冲击,如需自动化装配,应定期检查并调整相关条件。
    - 问题三:长期稳定性下降
    - 解决方案:将晶体单元置于适宜的存储环境中,避免极端温度和湿度的影响。

    总结和推荐


    YXC 晶体单元(32.768KHZ, YT-26 DIP封装)以其高精度、低功耗、良好的温度稳定性和广泛的适用性,在市场上表现出色。其独特的设计使其能够胜任各种严苛的应用环境。综上所述,强烈推荐在高精度时间基准应用中使用该产品。

X206032768KGA2SC参数

参数
负载电容 12.5pF
频率稳定性 ±5ppm
频率容差 ±5ppm
等效串联电阻 -
频率 32.768KHz
驱动电平 -
通用封装 DT-26
包装方式 袋装
