OT2JI-111-12M

产品分类: 有源晶振
产品描述: ±20ppm 5MHz ±10ppm
供应商型号: 14M-YSO110TR OT2JI-111-12M 4P 3225
供应商: 云汉优选
标准整包数: 1

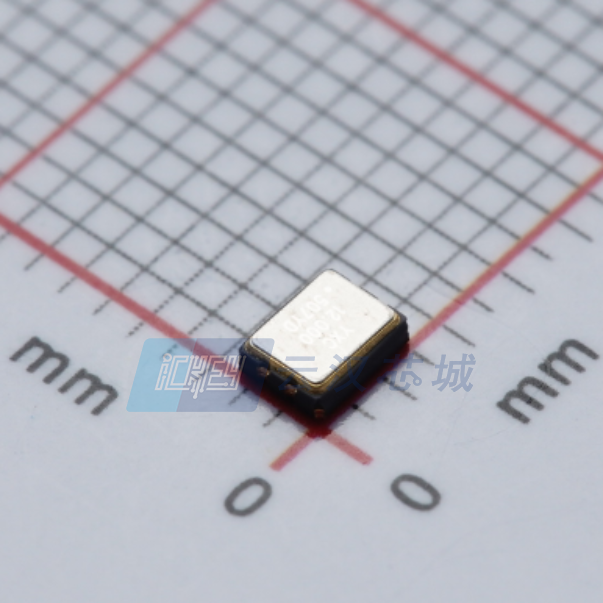

YXC/深圳扬兴科技 有源晶振 OT2JI-111-12M

OT2JI-111-12M概述

    Crystal Oscillator YSO110TR Wide Voltage

    1. 产品简介


    Crystal Oscillator YSO110TR是一款广泛应用于消费电子产品、工业控制以及物联网领域的超小型表面贴装密封晶体振荡器。该产品通过精确的频率控制和稳定的工作性能,在多种环境中表现出色。

    2. 技术参数


    - 频率范围:1MHz至54MHz,可根据需求定制
    - 电源电压:1.8V至3.3V
    - 输出类型:CMOS
    - 频率偏差:在25°C下为±10ppm、±20ppm,可根据要求定制
    - 输出负载:15pF
    - 工作温度:-40°C至+85°C,可根据要求定制
    - 储存温度:-55°C至+125°C
    - 频率-温度特性:±20ppm、±30ppm、±50ppm,可根据要求定制
    - 占空比:45%至55%
    - 启动时间:最大3ms
    - 上升沿/下降沿:最大4ns
    - 相位抖动:最大0.7ps
    - 频率老化(在25°C下):每年±3ppm
    - 最大电流消耗:
    - 在1.8V供电时:4mA(1.000~40.000MHz),9mA(41.000~54.000MHz)
    - 在2.5V供电时:4.5mA(1.000~40.000MHz),10mA(41.000~54.000MHz)
    - 在3.3V供电时:5mA(1.000~40.000MHz),12mA(41.000~54.000MHz)

    3. 产品特点和优势


    - 超小型封装:提供多种封装尺寸(1.61.2mm、2.01.6mm、2.52.0mm、3.22.5mm、5.03.2mm、7.05.0mm),适用于空间受限的应用场合。
    - 宽电压范围:1.8V至3.3V的宽电压范围确保了产品在不同应用场景下的稳定性。
    - 高精度频率:频率偏差低,可达到±10ppm,确保了信号的准确性。
    - 稳定的相位抖动:最大0.7ps的相位抖动使该产品在高速通信中表现出色。
    - 可靠的温度性能:频率-温度特性优异,能够在广泛的温度范围内保持稳定运行。

    4. 应用案例和使用建议


    - 消费电子产品:如智能手表、便携式医疗设备等,需要小巧且高精度的时钟源。
    - 工业控制:如PLC、传感器网络等,要求稳定的时钟信号和宽温度适应能力。
    - 物联网设备:如智能家居、远程监控系统等,需要低功耗且高性能的晶体振荡器。
    使用建议:
    - 电路设计:建议在Vdd和GND之间添加一个0.01μF到0.1μF之间的电容以提高稳定性和减少噪声干扰。
    - 散热设计:在高温环境下使用时,应考虑增加散热措施,以保证最佳工作状态。

    5. 兼容性和支持


    - 兼容性:与常见的PCB焊盘设计兼容,便于集成到现有系统中。
    - 支持:制造商提供详细的技术文档和专业支持,确保用户能够顺利集成和使用该产品。

    6. 常见问题与解决方案


    - 问题:启动时间较长。
    - 解决方案:检查电路设计和负载电容,适当调整以缩短启动时间。
    - 问题:频率偏差超出预期。
    - 解决方案:检查焊接质量和环境温度,必要时进行重新焊接或调整频率。

    7. 总结和推荐


    Crystal Oscillator YSO110TR凭借其小巧的尺寸、宽电压范围、高精度频率和稳定的相位抖动等优势,在多个应用领域展现出色性能。其广泛的适用性和良好的市场竞争力使其成为一款值得推荐的产品。无论是消费电子产品、工业控制还是物联网设备,YSO110TR都是一个可靠的选择。

OT2JI-111-12M参数

参数
频率容差 ±10ppm
频率 5MHz
频率稳定性 ±20ppm
应用等级 工业级
零件状态 在售

OT2JI-111-12M厂商介绍

YXC公司是一家专注于研发和生产高品质工业产品的企业。主营产品涵盖多个分类,包括但不限于:

1. 自动化设备:提供先进的自动化解决方案,用于提高生产效率和减少人工成本。
2. 精密仪器:制造高精度测量工具,广泛应用于科研、工程和制造业。
3. 环保技术:开发和推广环保技术产品,助力可持续发展。
4. 智能控制系统:设计智能控制软件和硬件,用于优化工业流程和提高安全性。

YXC公司的产品广泛应用于制造业、建筑业、科研机构和环保领域。公司的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术。
- 质量保证:严格的质量控制体系,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的售后服务。
- 市场竞争力:产品性价比高,满足不同客户的需求。

YXC公司致力于通过不断的技术创新和卓越的客户服务,成为行业内的领导者。

OT2JI-111-12M数据手册

厂牌 PDF简要描述 下载
YXC/深圳扬兴科技 有源晶振 YXC/深圳扬兴科技 OT2JI-111-12M OT2JI-111-12M数据手册

OT2JI-111-12M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.0349
10+ ¥ 1.9152
30+ ¥ 1.7093
100+ ¥ 1.2808
3000+ ¥ 1.2329
9000+ ¥ 1.197
库存: 6382
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 2.03
