X201616MKB4SI

产品分类: 无源晶振
产品描述: 8pF ±10ppm ±20ppm 16MHz SMD-2016-4P
供应商型号: X201616MKB4SI 4P 2016
供应商: 期货订购
标准整包数: 3000

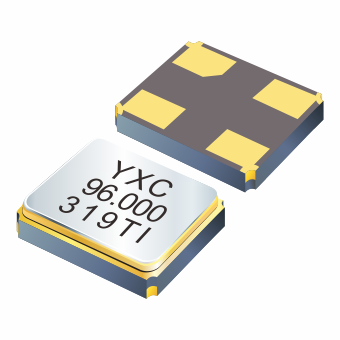

YXC/深圳扬兴科技 无源晶振 X201616MKB4SI

X201616MKB4SI概述

    YSX211SL Crystal Unit:高精度、高性能的小型晶体单元

    1. 产品简介


    YSX211SL是一款小型晶体单元,专为移动通讯和无线网络设备设计。它适用于手机、蓝牙、WLAN等ISM频段的无线通信应用。作为一款高精度、高性能的产品,YSX211SL在稳定性和环境适应性方面表现出色。

    2. 技术参数


    - 尺寸: 2.05 x 1.65 x 0.50mm
    - 额定频率范围: 16~54MHz 或 96MHz
    - 震动模式: AT 基本模式
    - 负载电容: 8pF, 9pF, 12pF 或可定制
    - 频率偏差: 在25°C下,±10ppm
    - 频率-温度特性: ±20ppm
    - 工作温度: -40°C 至 +85°C
    - 储存温度: -55°C 至 +125°C
    - 静态电容: 最大值为3pF
    - 激励电平: 最大值为10~200μW(典型值100μW)
    - 老化率: 在25°C下,最大值为±3ppm/年
    - 等效串联电阻(ESR):
    - 16 ~ 30MHz:最大值100Ω
    - 31 ~ 54MHz:最大值80Ω
    - 尺寸和推荐焊盘:
    - 尺寸 (单位:mm): 2.05 x 1.65 x 0.50
    - 推荐焊盘尺寸 (单位:mm): 见图

    3. 产品特点和优势


    - 高精度: 频率偏差仅±10ppm,确保稳定的通信性能。
    - 高稳定性: ±20ppm的频率-温度特性,保证在宽温度范围内的可靠运行。
    - 优秀的环境适应性: 能够在-40°C至+85°C的工作温度范围内正常工作,存储温度范围更广。
    - 小型化设计: 尺寸仅为2.05 x 1.65 x 0.50mm,非常适合空间受限的应用场景。
    - 低激励电平: 仅需10~200μW的最大激励电平,减少功耗。

    4. 应用案例和使用建议


    YSX211SL广泛应用于移动电话、蓝牙设备和WLAN路由器等设备。在选择应用时,建议根据实际工作温度和频率需求来确定最适合的负载电容和老化率。同时,考虑到它的高精度和高稳定性,建议在需要精确时间基准的场合使用。

    5. 兼容性和支持


    YSX211SL具有良好的兼容性,能够与其他常见的电子元器件无缝对接。厂商提供全面的技术支持和维护服务,确保用户在使用过程中遇到任何问题都能得到及时解决。

    6. 常见问题与解决方案


    - 问题1: 产品在高温环境下频繁失准。
    - 解决方案: 检查并确认负载电容是否符合要求,并确保使用环境温度在规定的范围内。
    - 问题2: 设备启动慢。
    - 解决方案: 确认激励电平是否设置正确,必要时调整至推荐值。
    - 问题3: 频率波动明显。
    - 解决方案: 核实频率-温度特性的参数,确保工作环境温度处于允许范围。

    7. 总结和推荐


    YSX211SL凭借其高精度、高稳定性和小型化设计,在移动通讯和无线网络设备中展现出色的性能。其卓越的环境适应性和低功耗使其成为市场的佼佼者。强烈推荐在需要高性能和高稳定性的应用场景中使用该产品。

X201616MKB4SI参数

参数
负载电容 8pF
频率稳定性 ±20ppm
频率容差 ±10ppm
等效串联电阻 -
频率 16MHz
驱动电平 -
通用封装 SMD-2016-4P

X201616MKB4SI厂商介绍

YXC公司是一家专注于研发和生产高品质工业产品的企业。主营产品涵盖多个分类,包括但不限于:

1. 自动化设备:提供先进的自动化解决方案,用于提高生产效率和减少人工成本。
2. 精密仪器:制造高精度测量工具,广泛应用于科研、工程和制造业。
3. 环保技术:开发和推广环保技术产品,助力可持续发展。
4. 智能控制系统:设计智能控制软件和硬件,用于优化工业流程和提高安全性。

YXC公司的产品广泛应用于制造业、建筑业、科研机构和环保领域。公司的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术。
- 质量保证:严格的质量控制体系,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的售后服务。
- 市场竞争力:产品性价比高,满足不同客户的需求。

YXC公司致力于通过不断的技术创新和卓越的客户服务,成为行业内的领导者。

X201616MKB4SI数据手册

厂牌 PDF简要描述 下载
YXC/深圳扬兴科技 无源晶振 YXC/深圳扬兴科技 X201616MKB4SI X201616MKB4SI数据手册

X201616MKB4SI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.2872
6000+ ¥ 0.2728
库存: 6000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 861.6
直接购买
加入购物车
