X49SM36864MSD2SC-1

产品分类: 无源晶振
产品描述: 20pF ±20ppm ±20ppm 3.6864MHz 150Ω HC-49S-SMD 贴片安装
供应商型号: X49SM36864MSD2SC-1 2P 49SMD
供应商: 期货订购
标准整包数: 1000

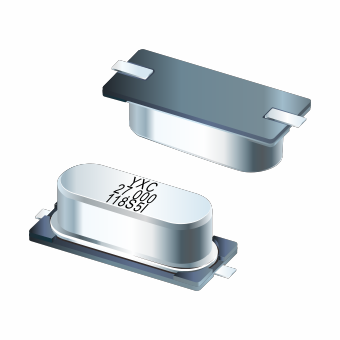

YXC/深圳扬兴科技 无源晶振 X49SM36864MSD2SC-1

X49SM36864MSD2SC-1概述

    Crystal Unit HC-49SMD 技术手册概述

    产品简介


    HC-49SMD 晶振单元是一种常见的表面贴装晶体单元,适用于工业控制和消费类电子产品。这类器件具备标准的频率范围,广泛应用于需要高精度时钟信号的电路设计中。HC-49SMD 晶体单元以其高稳定性、精确性和广泛的工作温度范围,在多个领域得到广泛应用。

    技术参数


    - 额定频率范围:3.2768MHz 至 64MHz
    - 震动模式:AT 基础
    - 负载电容:12pF 或 20pF,或指定值
    - 频率偏差:±10ppm 或 ±20ppm,或指定值(25°C)
    - 频率-温度特性:±20ppm,或指定值
    - 工作温度:-20°C 至 +70°C
    - 存储温度:-40°C 至 +85°C
    - 最大静态电容:7pF
    - 最大激励电平:1 至 500μW(典型值为 100μW)
    - 老化率:每年不超过 ±3ppm
    - 等效串联电阻(ESR):根据频率不同,最大阻值为 180Ω 至 40Ω

    产品特点和优势


    1. 广泛的频率选择:多种标准频率可选,满足不同应用需求。
    2. 高精度和稳定性:具有±10ppm 或 ±20ppm 的频率偏差,确保高精度时钟信号。
    3. 宽工作温度范围:能够在-20°C 至 +70°C 范围内稳定工作。
    4. 表面贴装型设计:易于安装,提高生产效率。
    5. 低激励电平要求:只需较小的驱动功率即可工作,提高能源效率。

    应用案例和使用建议


    - 工业控制:用于制造自动化系统中的高精度时钟源。
    - 消费电子产品:智能手机、GPS 设备中的时钟信号。
    - 医疗设备:用于需要高精度计时的医疗监测设备。

    使用建议:
    - 在设计电路时,确保电源电压稳定,避免电压波动影响晶振稳定性。
    - 使用推荐的焊盘尺寸以确保焊接质量和可靠性。

    兼容性和支持


    HC-49SMD 晶体单元与市面上大多数 PCB 设计工具和生产流程兼容。厂商提供详细的技术支持文档和样品测试服务,确保用户能够快速集成和测试产品。

    常见问题与解决方案


    1. 晶振不工作:
    - 检查电路连接是否正确,尤其是电源和接地线。
    - 确保负载电容符合规定值。
    2. 频率偏移:
    - 重新检查负载电容和电源电压是否一致。
    - 尝试更换新批次的晶振。
    3. 温度范围内频率漂移:
    - 确认工作温度在规格范围内。
    - 调整晶振的温度补偿设置。

    总结和推荐


    HC-49SMD 晶体单元是一款高效、可靠的频率控制组件,尤其适合工业和消费类电子产品的需求。其广泛的频率范围、高精度和稳定性使其成为时钟源的理想选择。综上所述,强烈推荐使用这款高性能晶振单元。

X49SM36864MSD2SC-1参数

参数
驱动电平 -
负载电容 20pF
频率稳定性 ±20ppm
频率容差 ±20ppm
等效串联电阻 150Ω
频率 3.6864MHz
通用封装 HC-49S-SMD
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装
