X503227MSB4SI

产品分类: 无源晶振
产品描述: 20pF ±10ppm ±10ppm 27MHz 30Ω~40Ω SMD-5032-4P 贴片安装
供应商型号: X503227MSB4SI 4P 5032
供应商: 期货订购
标准整包数: 1000

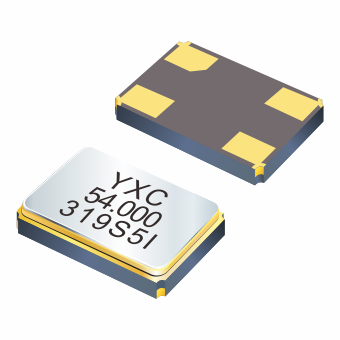

YXC/深圳扬兴科技 无源晶振 X503227MSB4SI

X503227MSB4SI概述

    # Crystal Unit YSX531SL 技术手册解析

    产品简介


    基本介绍
    型号:YSX531SL
    制造商:YXC(香港英德仕有限公司)
    官网:[www.yxc.hk](http://www.yxc.hk)
    产品类型:晶体单元
    主要功能:提供高精度和高频稳定性,减少电磁干扰(EMI)。
    应用领域:工业控制、消费电子等领域。

    技术参数


    规格参数
    - 额定频率范围:8 MHz 至 54 MHz
    - 震动模式:AT 基频
    - 负载电容:10 pF, 20 pF 或指定
    - 频率偏差(25℃时):±10 ppm, ±20 ppm 或指定
    - 频率-温度特性:±20 ppm 或指定
    - 工作温度范围:-40 ℃ 至 +85 ℃ 或指定
    - 储存温度范围:-55 ℃ 至 +125 ℃
    - 静态电容:5 pF 最大
    - 最大激励电平:1 μW 至 200 μW(典型值为 100 μW)
    - 老化率(25℃时):±3 ppm/年 最大
    - 等效串联电阻(ESR):
    - 8 MHz 至 12 MHz:60 Ω 至 80 Ω 最大
    - 13 MHz 至 25 MHz:40 Ω 至 60 Ω 最大
    - 26 MHz 至 54 MHz:30 Ω 至 40 Ω 最大
    - 外观尺寸:5.00 mm × 3.20 mm × 0.90 mm

    产品特点和优势


    - 高精度:通过 AT 基频模式和 ±10 ppm 的频率偏差保证高精度。
    - 高稳定性:工作温度范围宽广,且在不同频率段具有稳定的频率-温度特性。
    - 优异的 EMI 效果:设计上能够显著减少电磁干扰,适合在高性能电路中应用。
    - 小体积:紧凑的设计,节省空间,便于集成到各种电子产品中。

    应用案例和使用建议


    应用案例
    YSX531SL 主要应用于需要高精度和稳定性的工业控制系统和消费电子产品中。例如,在汽车电子、通信设备和医疗设备中,确保信号传输的稳定性和准确性至关重要。
    使用建议
    1. 环境温度:考虑到工作温度范围为 -40 ℃ 至 +85 ℃,在极端环境下使用时需要特别注意散热设计。
    2. 电容匹配:确保负载电容的选择与电路需求相匹配,以实现最佳的频率稳定性和可靠性。
    3. 防尘防水:在恶劣环境中使用时,应考虑外部防护措施,如封装和密封。

    兼容性和支持


    - 兼容性:YSX531SL 适用于多种电子系统和电路板设计,可以与其他标准晶体单元兼容。
    - 技术支持:YXC 提供详细的技术文档和客户支持服务,帮助用户解决在安装和使用过程中可能遇到的问题。

    常见问题与解决方案


    1. Q:如何选择合适的负载电容?
    - A:根据电路的具体需求和频率偏差要求来选择。如果不确定,可以参考 YXC 的推荐值或者咨询技术支持。
    2. Q:频率偏差过大怎么办?
    - A:检查电路的负载电容是否符合规格要求,确认焊接质量和周围环境的温度波动情况。
    3. Q:如何提高频率稳定性?
    - A:确保选用合适的振动模式,避免温度和湿度的影响,同时保持电路板的整洁和良好的接地。

    总结和推荐


    总结:YSX531SL 是一款高精度、高频率稳定性的晶体单元,特别适用于需要严格频率控制的应用场景。其紧凑的设计和广泛的适用性使其在市场上具备很强的竞争力。
    推荐:强烈推荐使用 YSX531SL,尤其对于那些对频率精度和稳定性有较高要求的应用场景。其优异的性能和高可靠性将为用户带来卓越的体验和使用效果。

X503227MSB4SI参数

参数
频率稳定性 ±10ppm
频率容差 ±10ppm
等效串联电阻 30Ω~40Ω
频率 27MHz
驱动电平 -
负载电容 20pF
通用封装 SMD-5032-4P
安装方式 贴片安装
包装方式 卷带包装

X503227MSB4SI厂商介绍

YXC公司是一家专注于研发和生产高品质工业产品的企业。主营产品涵盖多个分类,包括但不限于:

1. 自动化设备:提供先进的自动化解决方案,用于提高生产效率和减少人工成本。
2. 精密仪器:制造高精度测量工具,广泛应用于科研、工程和制造业。
3. 环保技术:开发和推广环保技术产品,助力可持续发展。
4. 智能控制系统:设计智能控制软件和硬件,用于优化工业流程和提高安全性。

YXC公司的产品广泛应用于制造业、建筑业、科研机构和环保领域。公司的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术。
- 质量保证:严格的质量控制体系,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的售后服务。
- 市场竞争力:产品性价比高,满足不同客户的需求。

YXC公司致力于通过不断的技术创新和卓越的客户服务,成为行业内的领导者。

X503227MSB4SI数据手册

厂牌 PDF简要描述 下载
YXC/深圳扬兴科技 无源晶振 YXC/深圳扬兴科技 X503227MSB4SI X503227MSB4SI数据手册

X503227MSB4SI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 0.7974
2000+ ¥ 0.7576
库存: 2000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 797.4
