X49SD10MSD2SC

产品分类: 无源晶振
产品描述: 20pF ±20ppm ±20ppm 10MHz 40Ω HC-49S
供应商型号: X49SD10MSD2SC 2P 49S
供应商: 期货订购
标准整包数: 200

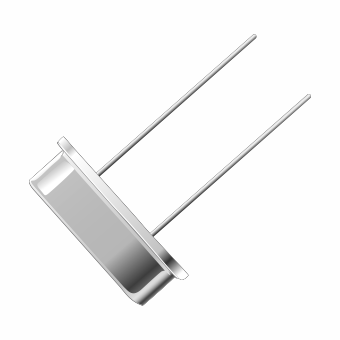

YXC/深圳扬兴科技 无源晶振 X49SD10MSD2SC

X49SD10MSD2SC概述

    Crystal Unit HC-49US DIP 技术手册解析

    产品简介


    Crystal Unit HC-49US DIP 是一款标准的石英晶体单元,主要用于工业控制和消费电子产品中。该产品通过孔型设计,具有多种标准频率可供选择,能够广泛应用于各类电路板的设计和制造。

    技术参数


    | 参数名称 | 符号 | 规格 |
    |
    | 额定频率范围 | fnom | 3.2768~32MHz |
    | 震动模式 | - | AT 基础模式 |
    | 负载电容 | CL | 12pF, 20pF 或指定值 |
    | 频率偏差 | ftol | ±10ppm, ±20ppm 或指定值 |
    | 频率-温度特性 | ftem | ±20ppm 或指定值 |
    | 工作温度 | Tuse | -20~+70℃ 或指定值 |
    | 储存温度 | Tstg | -40~+85℃ |
    | 静态电容 | C0 | 7pF 最大 |
    | 最大激励电平 | DL | 1~500μW 最大(100μW 典型) |
    | 老化(年) | fage | ±3ppm/年最大 |
    | 等效串联电阻(ESR) 在不同频率范围内有所不同 |

    产品特点和优势


    HC-49US DIP 的独特之处在于其广泛的频率范围和高精度。它支持标准频率和自定义频率,满足不同应用场景的需求。其 AT 基础模式确保了优异的稳定性。此外,该产品的长期稳定性非常高,频率老化现象极小。

    应用案例和使用建议


    HC-49US DIP 主要应用于需要高精度时钟信号的场合,如工业控制系统、消费电子设备等。在实际应用中,建议选择适当的负载电容以确保频率稳定性和可靠性。例如,在设计时可以考虑选用与晶体匹配的负载电容,以获得最佳的频率特性。

    兼容性和支持


    该产品具有良好的兼容性,适用于各种标准接口。制造商提供了详细的技术文档和客户服务支持,确保用户在使用过程中能够得到及时的帮助和指导。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 频率偏差超出预期 | 检查安装位置,确保温度和电压环境符合要求 |
    | 无法正常工作 | 检查连接线路是否有错误,重新焊接晶体 |
    | 长期稳定性不佳 | 更换为更高频稳定性版本的晶体 |

    总结和推荐


    综上所述,HC-49US DIP 是一款高性能、多功能的石英晶体单元,适用于各种高精度时钟需求的应用场景。其广泛的频率范围、高精度和良好稳定性使其在市场上具有较强的竞争力。强烈推荐在需要高精度时钟信号的工业控制和消费电子设备中使用此产品。

X49SD10MSD2SC参数

参数
负载电容 20pF
频率稳定性 ±20ppm
频率容差 ±20ppm
等效串联电阻 40Ω
频率 10MHz
驱动电平 -
通用封装 HC-49S
包装方式 袋装

X49SD10MSD2SC厂商介绍

YXC公司是一家专注于研发和生产高品质工业产品的企业。主营产品涵盖多个分类,包括但不限于:

1. 自动化设备:提供先进的自动化解决方案,用于提高生产效率和减少人工成本。
2. 精密仪器:制造高精度测量工具,广泛应用于科研、工程和制造业。
3. 环保技术:开发和推广环保技术产品,助力可持续发展。
4. 智能控制系统:设计智能控制软件和硬件,用于优化工业流程和提高安全性。

YXC公司的产品广泛应用于制造业、建筑业、科研机构和环保领域。公司的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术。
- 质量保证:严格的质量控制体系,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的售后服务。
- 市场竞争力:产品性价比高,满足不同客户的需求。

YXC公司致力于通过不断的技术创新和卓越的客户服务,成为行业内的领导者。

X49SD10MSD2SC数据手册

厂牌 PDF简要描述 下载
YXC/深圳扬兴科技 无源晶振 YXC/深圳扬兴科技 X49SD10MSD2SC X49SD10MSD2SC数据手册

X49SD10MSD2SC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ ¥ 0.2578
400+ ¥ 0.2449
库存: 400
起订量: 200 增量: 200
交货地:
最小起订量为:200
合计: ¥ 51.56
直接购买
加入购物车
