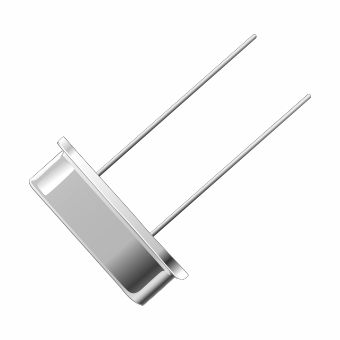

X49SD16MSD2SC

产品分类: 无源晶振
产品描述: ±20ppm ±20ppm HC-49S 40Ω 20pF 16MHz
供应商型号: 14M-X49SD16MSD2SC 2P 49S
供应商: 云汉优选
标准整包数: 1
YXC/深圳扬兴科技 无源晶振 X49SD16MSD2SC

X49SD16MSD2SC概述

    Crystal Unit HC-49US DIP 技术手册解析

    产品简介


    本产品是一款晶体单元(Crystal Unit),型号为HC-49US DIP。这类电子元器件主要用于工业控制和消费电子领域。其基本功能是提供稳定的时间基准信号,确保系统时钟的准确度。通过将晶体单元集成到各种电子产品中,能够有效提升系统的精确度和可靠性。

    技术参数


    该晶体单元的主要技术规格如下:
    - 额定频率范围:3.2768~32MHz
    - 震动模式:AT 基础
    - 负载电容:12pF 或 20pF,或根据需求指定
    - 频率偏差:在 25℃ 下,±10ppm 或 ±20ppm,或根据需求指定
    - 频率-温度特性:在 -20℃ 至 +70℃ 范围内,±20ppm 或根据需求指定
    - 工作温度:-20℃ 至 +70℃,或根据需求指定
    - 储存温度:-40℃ 至 +85℃
    - 静态电容:C0 ≤ 7pF
    - 最大激励电平:DL ≤ 1~500μW,典型值为 100μW
    - 老化:在 25℃ 条件下,每年 ≤ ±3ppm
    - 等效串联电阻(ESR):
    - 在 3.2768~4MHz 范围内,≤ 180Ω
    - 在 6~17MHz 范围内,≤ 80Ω
    - 在 4~5MHz 范围内,≤ 120Ω
    - 在 7~10MHz 范围内,≤ 60Ω
    - 在 5~6MHz 范围内,≤ 100Ω
    - 在 10~32MHz 范围内,≤ 40Ω
    - 外观尺寸:11.5 × 4.50 × 3.68mm
    - 外观尺寸及推荐焊盘:具体参见尺寸图

    产品特点和优势


    该晶体单元具备以下显著特点和优势:
    - 标准频率丰富:提供了多种标准频率选项,满足不同应用需求。
    - 高精度:通过精密的设计和制造工艺,确保频率稳定性。
    - 宽工作温度范围:-20℃ 至 +70℃,适用于广泛的环境条件。
    - 低老化率:年老化率低至 ±3ppm,长时间运行依然保持高精度。
    - 高可靠性:严格的制造标准和质量控制保证了产品的可靠性和耐用性。

    应用案例和使用建议


    该晶体单元广泛应用于工业控制、消费电子、通信设备等领域。例如,在通信设备中作为时间基准,确保信号传输的准确性;在消费电子产品中,确保系统时钟的精确度。对于使用建议,可以根据不同的应用场合选择合适的频率和工作温度范围。如果在低温环境下使用,可以考虑选择频率偏差更小的产品以确保精度。

    兼容性和支持


    该晶体单元与市面上常见的电路板设计高度兼容,无需特殊定制即可集成到现有系统中。制造商提供了详尽的技术支持,包括安装指南、使用手册和技术咨询,帮助用户快速上手并解决问题。

    常见问题与解决方案


    以下是用户在使用过程中可能遇到的一些常见问题及其解决方案:
    - 问题:产品安装后无法正常工作。
    - 解决方案:检查焊接点是否有虚焊现象,确认焊盘与产品的焊点匹配正确。

    - 问题:输出频率不稳定。
    - 解决方案:检查电源电压是否稳定,或者尝试更换不同频率的晶体单元。
    - 问题:环境温度影响大,频率偏差超出预期。
    - 解决方案:选择适合的工作温度范围更广的产品,或者增加温控措施以保持环境温度稳定。

    总结和推荐


    综上所述,HC-49US DIP 晶体单元具有多种标准频率选项、高精度、宽工作温度范围、低老化率以及高可靠性等特点,非常适合于需要高精度时间基准的应用场景。在面对各种复杂环境时,其表现出色的稳定性使其成为市场上极具竞争力的产品。因此,我们强烈推荐该产品用于工业控制和消费电子领域,相信它能够为您的系统提供可靠的时钟基准。
    欲了解更多详情,请访问我们的网站:[www.yxc.hk]

X49SD16MSD2SC参数

参数
频率 16MHz
驱动电平 500μW
负载电容 20pF
频率稳定性 ±20ppm
频率容差 ±20ppm
等效串联电阻 40Ω
通用封装 HC-49S
应用等级 工业级
零件状态 在售
包装方式 袋装
