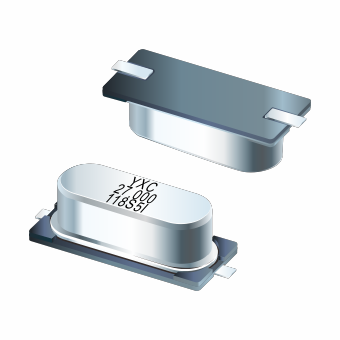

X49SM131072MSD2SC

产品分类: 无源晶振
产品描述: 20pF ±20ppm ±30ppm 13.1072MHz 40Ω HC-49S-SMD 贴片安装
供应商型号: X49SM131072MSD2SC 2P 49SMD
供应商: 期货订购
标准整包数: 1000
YXC/深圳扬兴科技 无源晶振 X49SM131072MSD2SC

X49SM131072MSD2SC概述

    Crystal Unit HC-49SMD 技术手册解析

    1. 产品简介


    HC-49SMD 是一款表面贴装型晶体单元,适用于工业控制和消费电子领域。它具有标准频率范围为 3.2768MHz 到 64MHz 的多样化频率选择,能广泛应用于各种电子设备中。

    2. 技术参数


    | 规格 | 符号 | 参数 | 备注 |

    | 额定频率范围 | fnom | 3.2768~64MHz | - |
    | 振动模式 | - | AT 基础模式 | - |
    | 负载电容 | CL | 12pF, 20pF 或自定义 | - |
    | 频率偏差 | ftol | ±10ppm, ±20ppm 或自定义 | (25°C) |
    | 频率-温度特性 | ftem | ±20ppm 或自定义 | - |
    | 工作温度 | Tuse | -20~+70°C 或自定义 | - |
    | 储存温度 | Tstg | -40~+85°C | - |
    | 静态电容 | C0 | 7pF 最大值 | - |
    | 最大激励电平 | DL | 1~500μW 最大值 (100μW 典型值) | - |
    | 年老化率 | fage | ±3ppm/年最大值 | (25°C) |
    | 等效串联电阻 | ESR | 不同频率范围内不同 | - |

    3. 产品特点和优势


    - 多样化的频率选择:覆盖从 3.2768MHz 到 64MHz 的频率范围,满足多种应用场景需求。
    - 高精度:频率偏差可达到 ±10ppm 和 ±20ppm,确保信号的稳定性和准确性。
    - 宽工作温度范围:能够在 -20°C 到 +70°C 的温度范围内正常工作,保证了设备的可靠性和稳定性。
    - 低激励电平:仅需 100μW 的典型激励电平,有效减少功耗,延长电池寿命。
    - 出色的等效串联电阻(ESR)性能:低至 40Ω(10~30MHz),确保更好的频率稳定性和更低的能耗。

    4. 应用案例和使用建议


    HC-49SMD 晶体单元广泛应用于工业控制、通信设备、计算机主板等领域。例如,在物联网设备中,它用于提供稳定的时钟信号,确保数据传输的准确性和可靠性。对于需要长时间工作的设备,建议选用较低激励电平以降低功耗,提高设备的使用寿命。

    5. 兼容性和支持


    该产品设计为标准的 SMD 封装,能够方便地集成到现有的电路板设计中。此外,制造商提供了详细的安装指南和技术支持服务,帮助客户快速解决问题,提高产品的成功率。

    6. 常见问题与解决方案


    - 问题1:如何正确安装 HC-49SMD?
    - 解答:参考制造商提供的安装指南,确保焊接过程中使用适当的温度曲线,并正确放置晶体单元以避免焊接时的压力。

    - 问题2:如果发现频率偏差较大,应如何处理?
    - 解答:首先检查工作温度是否在规定的范围内。如果温度异常,请调节温度以恢复正常。如仍存在问题,可能需要更换新的晶体单元。

    7. 总结和推荐


    总体而言,HC-49SMD 晶体单元凭借其丰富的频率选择、高精度和宽工作温度范围,成为工业控制和消费电子领域的理想选择。其优异的等效串联电阻(ESR)和低激励电平进一步增强了产品的竞争力。因此,强烈推荐此款晶体单元用于对时钟信号质量有严格要求的应用场合。

X49SM131072MSD2SC参数

参数
频率稳定性 ±30ppm
频率容差 ±20ppm
等效串联电阻 40Ω
频率 13.1072MHz
驱动电平 -
负载电容 20pF
通用封装 HC-49S-SMD
安装方式 贴片安装
应用等级 工业级

X49SM131072MSD2SC厂商介绍

YXC公司是一家专注于研发和生产高品质工业产品的企业。主营产品涵盖多个分类,包括但不限于:

1. 自动化设备:提供先进的自动化解决方案,用于提高生产效率和减少人工成本。
2. 精密仪器:制造高精度测量工具,广泛应用于科研、工程和制造业。
3. 环保技术:开发和推广环保技术产品,助力可持续发展。
4. 智能控制系统:设计智能控制软件和硬件,用于优化工业流程和提高安全性。

YXC公司的产品广泛应用于制造业、建筑业、科研机构和环保领域。公司的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术。
- 质量保证:严格的质量控制体系,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的售后服务。
- 市场竞争力:产品性价比高,满足不同客户的需求。

YXC公司致力于通过不断的技术创新和卓越的客户服务,成为行业内的领导者。

X49SM131072MSD2SC数据手册

厂牌 PDF简要描述 下载
YXC/深圳扬兴科技 无源晶振 YXC/深圳扬兴科技 X49SM131072MSD2SC X49SM131072MSD2SC数据手册

X49SM131072MSD2SC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 0.3274
2000+ ¥ 0.311
库存: 2000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 327.4
