X50321431818MSB4SI

产品分类: 无源晶振
产品描述: 20pF ±10ppm ±50ppm 14.31818MHz 40Ω~60Ω SMD-5032-4P 贴片安装
供应商型号: X50321431818MSB4SI 4P 5032
供应商: 期货订购
标准整包数: 1000

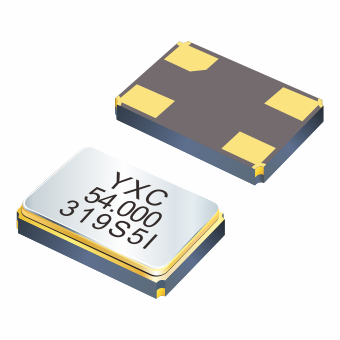

YXC/深圳扬兴科技 无源晶振 X50321431818MSB4SI

X50321431818MSB4SI概述

    Crystal Unit YSX531SL 技术手册解析

    产品简介


    Crystal Unit YSX531SL 是一款适用于工业控制和消费电子领域的高性能晶体单元。这类电子元器件主要用于提供稳定的频率信号,在各种电子设备中扮演着至关重要的角色。其典型应用包括微处理器时钟、通信设备、音频设备以及各类消费电子产品等。

    技术参数


    以下是 YSX531SL 的关键技术参数:
    - 额定频率范围: 8~54MHz
    - 震动模式: AT 基础模式
    - 负载电容: 10pF, 20pF 或指定
    - 频率偏差: (25℃) ±10ppm, ±20ppm 或指定
    - 频率-温度特性: ±20ppm 或指定
    - 工作温度: -40~+85℃ 或指定
    - 储存温度: -55~+125℃
    - 静态电容: 最大 5pF
    - 激励电平: 1~200μW 最大(100μW 典型)
    - 老化特性: (25℃) ±3ppm/年最大
    - 等效串联电阻(ESR):
    - 8~12MHz 范围内:最大 60~80Ω
    - 13~25MHz 范围内:最大 40~60Ω
    - 26~54MHz 范围内:最大 30~40Ω
    - 尺寸: 5.00 x 3.20 x 0.90mm
    - 推荐焊盘尺寸: 见 PDF 文件附录

    产品特点和优势


    YSX531SL 拥有多项独特的功能和优势:
    - 高精度和高频率稳定性:能够在广泛的温度范围内保持极高的频率稳定性。
    - 低 EMI 效应:出色的 EMI 减少能力,适合在需要减少电磁干扰的环境中使用。
    - 多种频率选择:提供 8MHz 至 54MHz 的广泛频率范围,满足不同应用需求。
    - 可靠的工作温度范围:-40℃ 至 +85℃ 的工作温度范围使得它适用于严苛环境。

    应用案例和使用建议


    YSX531SL 在工业控制和消费电子领域得到了广泛应用。例如,它可以用于智能家电的时钟系统中,确保设备运行时的精准度和稳定性。为了充分发挥 YSX531SL 的性能,建议在设计电路时遵循推荐的焊盘尺寸,并保证足够的散热条件以防止过热。

    兼容性和支持


    该产品具有良好的兼容性,可与其他标准频率设备轻松集成。制造商提供了详尽的技术支持和售后服务,包括产品咨询、故障排除和技术文档支持等。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - Q: 如何选择合适的负载电容?
    - A: 根据应用的具体频率要求来选择负载电容,通常推荐使用 10pF 或 20pF。

    - Q: 如何避免 ESR 过高?
    - A: 确保电路设计符合推荐规范,并且在使用过程中保持适当的激励电平。

    总结和推荐


    总的来说,YSX531SL 是一款性能卓越的晶体单元,具备高精度、高频率稳定性和低 EMI 特性,非常适合工业控制和消费电子领域。我们强烈推荐在这些应用场景中使用该产品。

X50321431818MSB4SI参数

参数
频率稳定性 ±50ppm
频率容差 ±10ppm
等效串联电阻 40Ω~60Ω
频率 14.31818MHz
驱动电平 -
负载电容 20pF
通用封装 SMD-5032-4P
安装方式 贴片安装
包装方式 卷带包装

X50321431818MSB4SI厂商介绍

YXC公司是一家专注于研发和生产高品质工业产品的企业。主营产品涵盖多个分类,包括但不限于:

1. 自动化设备:提供先进的自动化解决方案,用于提高生产效率和减少人工成本。
2. 精密仪器:制造高精度测量工具,广泛应用于科研、工程和制造业。
3. 环保技术:开发和推广环保技术产品,助力可持续发展。
4. 智能控制系统:设计智能控制软件和硬件,用于优化工业流程和提高安全性。

YXC公司的产品广泛应用于制造业、建筑业、科研机构和环保领域。公司的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术。
- 质量保证:严格的质量控制体系,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的售后服务。
- 市场竞争力:产品性价比高,满足不同客户的需求。

YXC公司致力于通过不断的技术创新和卓越的客户服务,成为行业内的领导者。

X50321431818MSB4SI数据手册

厂牌 PDF简要描述 下载
YXC/深圳扬兴科技 无源晶振 YXC/深圳扬兴科技 X50321431818MSB4SI X50321431818MSB4SI数据手册

X50321431818MSB4SI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 0.8107
2000+ ¥ 0.7702
库存: 2000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 810.7
