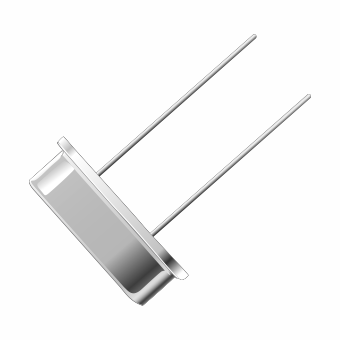

X49SD110592MSD2SC

产品分类: 无源晶振
产品描述: 20pF ±20ppm ±20ppm 11.0592MHz 40Ω 500μW HC-49S
供应商型号: 14M-X49SD110592MSD2SC 2P 49S
供应商: 云汉优选
标准整包数: 1
YXC/深圳扬兴科技 无源晶振 X49SD110592MSD2SC

X49SD110592MSD2SC概述

    Crystal Unit HC-49US DIP 技术手册详解

    产品简介


    HC-49US DIP 是一款广泛应用于工业控制和消费电子领域的石英晶体单元。它通过穿孔式设计提供稳定的频率输出,适用于各种电子设备中作为振荡器的核心组件。该产品的核心频率范围为3.2768 MHz 至 32 MHz,具有多种负载电容和频率容差选择,能够满足不同应用场景的需求。

    技术参数


    以下是 HC-49US DIP 的主要技术参数:
    | 参数 | 符号 | 规格 |
    |
    | 额定频率范围 | fnom | 3.2768 ~ 32 MHz |
    | 震动模式 | - | AT 基础模式 |
    | 负载电容 | CL | 12 pF, 20 pF 或定制 |
    | 频率偏差 | ftol | ±10 ppm, ±20 ppm 或定制 |
    | 频率-温度特性 | ftem | ±20 ppm 或定制 |
    | 工作温度 | Tuse | -20°C ~ +70°C 或定制 |
    | 储存温度 | Tstg | -40°C ~ +85°C |
    | 静态电容 | C0 | 最大 7 pF |
    | 激励电平 | DL | 最大 500 μW (典型值 100 μW) |
    | 老化(25°C) | fage | 最大 ±3 ppm/年 |
    | 等效串联电阻(ESR)
    HC-49US
    3.2768 ~ 4 MHz | 最大 180 Ω |
    6 ~ 17 MHz | 最大 80 Ω |
    4 ~ 5 MHz | 最大 120 Ω |
    7 ~ 10 MHz | 最大 60 Ω |
    5 ~ 6 MHz | 最大 100 Ω |
    10 ~ 32 MHz | 最大 40 Ω |

    产品特点和优势


    HC-49US DIP 的独特功能包括:
    - 广泛的频率范围:从3.2768 MHz到32 MHz,覆盖大多数应用需求。
    - 多种负载电容和频率容差选择:可根据实际需要进行配置,灵活性高。
    - 优异的温度特性:工作温度范围宽,适合极端环境下的应用。
    - 小体积:11.5 x 4.50 x 3.68 mm 的小巧外形,便于集成。
    - 低功耗:最大激励电平仅500 μW,典型的100 μW,非常适合便携式设备。
    - 高可靠性:老化率低,最大为±3 ppm/年。
    这些特点使得 HC-49US DIP 在工业控制和消费电子产品中表现出色,具有显著的市场竞争力。

    应用案例和使用建议


    HC-49US DIP 广泛应用于工业控制设备、消费电子产品、通信设备和医疗设备等领域。例如,在工业控制系统中,HC-49US DIP 可以用于提供稳定的时间基准;在消费电子产品中,它可以确保设备时钟的准确性。在实际应用中,根据具体频率需求和工作条件,选择合适的负载电容和频率容差非常重要。此外,考虑到工作的温度范围,建议在设计时对HC-49US DIP 进行适当的温度补偿,以确保长期稳定性。

    兼容性和支持


    HC-49US DIP 采用标准DIP封装,与其他同类产品兼容,易于替换和升级。制造商提供全面的技术支持,包括样品请求、技术咨询和售后服务。对于集成商和最终用户来说,这些支持服务将大大减少集成难度和后续维护成本。

    常见问题与解决方案


    以下是一些常见的使用问题及其解决方案:
    - 问题:频率偏差超出预期
    - 解决方案:检查工作温度是否超出额定范围,如果是在极端条件下工作,考虑使用温度补偿模块。
    - 问题:老化率高于预期
    - 解决方案:定期校准,或者选择老化率更低的产品型号。
    - 问题:设备无法正常启动
    - 解决方案:检查电路连接是否正确,尤其是供电电压和负载电容的匹配。

    总结和推荐


    总体而言,HC-49US DIP 是一款高性能、多功能的石英晶体单元,适用于各种复杂的应用环境。其广泛的频率范围、灵活的配置选项和优异的温度特性使其成为工业控制和消费电子产品中的理想选择。尽管初始投资可能较高,但其可靠性和长久的使用寿命足以证明其价值。因此,我们强烈推荐使用 HC-49US DIP,特别是在对频率稳定性要求较高的场合。

X49SD110592MSD2SC参数

参数
驱动电平 500μW
负载电容 20pF
频率稳定性 ±20ppm
频率容差 ±20ppm
等效串联电阻 40Ω
频率 11.0592MHz
通用封装 HC-49S
应用等级 工业级
零件状态 在售
包装方式 袋装
