9677001165

产品分类: 磁性器件套件/配件
厂牌: FAIR-RITE
产品描述:
供应商型号: N-9677001165
供应商: 云汉优选
标准整包数: 1

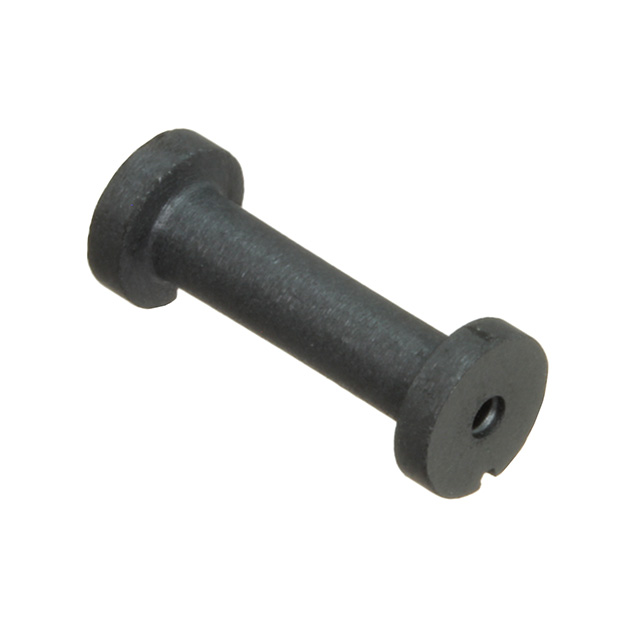

FAIR-RITE 磁性器件套件/配件 9677001165

9677001165概述


    产品简介


    本产品为Fair-Rite Corporation生产的型号为9677001165的77磁芯骨架(Bobbins),主要用于功率应用领域。该产品属于经济实惠且应用广泛的磁芯设计,适用于需要相对较低但稳定的电感值的应用场合。该骨架可作为线圈的基础结构,用于各种感性组件,例如变压器、电感器等,广泛应用于各类电源转换器、滤波器以及EMI抑制电路中。

    技术参数


    机械规格
    - 重量:1.300克
    - 长度(A):5.05毫米(容差-0.15毫米)
    - 宽度(B):12.70毫米(容差±0.25毫米)
    - 外径(D):10.00毫米(容差+0.30毫米)
    - 高度(F):2.65毫米(容差+0.10毫米)
    - 内孔直径(G):0.50毫米(容差±0.10毫米)
    - 孔深(H):1.00毫米(容差+0.10毫米)
    电气规格
    - 典型阻抗:N/A
    - 线圈引脚数量:无特定引脚
    - 阻抗(频率未提供)
    - AL值:18 ±10%
    - 最小AL值:15 nH
    - 导线尺寸:30/24 AWG
    - 有效截面积:0.12平方厘米
    - 有效路径长度:未提供
    - 有效核心体积:未提供

    产品特点和优势


    这款77磁芯骨架以其成本效益高、稳定性强、易于组装等特点著称。采用77材料的磁芯在高频设计和大功率应用中表现出色。其均匀的热固塑料涂层不仅提升了耐压性能,还确保了机械强度。此外,该产品可以适应不同种类的导线和引脚,为设计师提供了更多的灵活性。

    应用案例和使用建议


    这类磁芯骨架通常用于电力变换器和EMI抑制电路中,尤其适合于高频应用。对于需要高稳定性和高可靠性的电路设计,这款骨架是一个理想选择。在实际应用中,设计师需要根据具体需求来选择合适的导线规格和线圈匝数,以获得所需的电感值和阻抗。同时,考虑到骨架材料对直流偏置的敏感性,建议在设计过程中仔细计算直流偏置电流的影响,确保不会因过大的直流电流导致电感值下降。

    兼容性和支持


    此款磁芯骨架具有良好的通用性,可以与多种标准导线和电路板布局兼容。Fair-Rite Corporation为用户提供详尽的技术支持和售后保障,若用户有特殊需求,可通过联系客户服务中心获取进一步的信息和支持。

    常见问题与解决方案


    1. 问题: 骨架上的导线不易固定。
    解决方案: 使用合适大小的线夹或胶带将导线固定在骨架上。
    2. 问题: 电感值不稳定。
    解决方案: 检查所使用的导线规格和线圈匝数是否符合设计要求,调整导线规格和匝数以达到目标电感值。
    3. 问题: 磁芯受到直流偏置影响较大。
    解决方案: 在实际应用中,根据直流偏置电流的影响调整电路设计,或者选择更高规格的磁芯材料以提高耐受能力。

    总结和推荐


    总的来说,Fair-Rite Corporation的9677001165型磁芯骨架凭借其成本效益高、稳定可靠的特点,在电力变换器和EMI抑制电路设计中具有显著优势。它不仅适用于高频设计,也能够在大功率应用中表现出色。结合该产品的耐用性和良好的技术支持,我们强烈推荐这款磁芯骨架给寻求高性能感性组件的设计工程师们。

9677001165参数

参数
长*宽*高 12.7mm*5.05mm*5.05mm
零件状态 在售
包装方式 盒装
