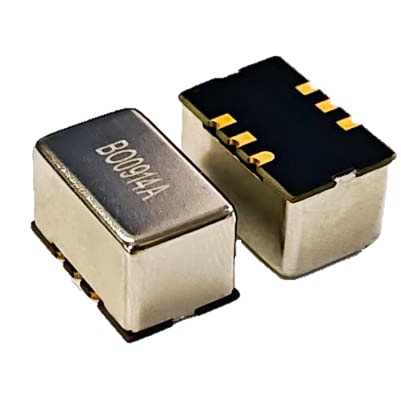

NO0914AS3C308HN10

产品分类: 有源晶振
产品描述: OCXO 9.35mm*14.65mm 6PADS SINE WAVE 3.3V -20℃~+70℃ ±30ppb -150dBc/1kHz 10MHz
供应商型号:
供应商:
标准整包数: 0
XTALTQ/成都恒晶 有源晶振 NO0914AS3C308HN10

NO0914AS3C308HN10概述

    NO0914A系列高精度温补晶体振荡器技术手册解析

    产品简介


    NO0914A系列是成都恒晶科技有限公司推出的高性能温补晶体振荡器(OCXO)。该系列产品通过先进的超低温和高温稳定技术,在宽广的工作温度范围内表现出色,广泛应用于无线通信系统、仪器仪表及卫星通讯等领域。采用SMD封装(9.3×14.6mm),具有小型化、高精度和高可靠性的特点。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 供电电压 | 3.3 | 5 | 5 | V |
    | 最大电流 | - | - | 600 | mA |
    | 输出频率范围 | 10 | - | 50 | MHz |
    | 方波输出负载 | - | 15 | - | pF |
    | 老化率/天 | - | - | ±20 | ppm/d |
    | 温度稳定度 | - | ±50 | ±200 | ppb |
    | 相位噪声(1kHz)| - | - | -145 | dBc/Hz |
    | 频率牵引范围 | - | - | ±100 | ppb |
    | 启动时间 | - | - | 3 | s |
    其他特性:
    - 输出电平:7 dBm
    - 谐波抑制:-30 dBc
    - 杂散抑制:-70 dBc
    - 输出阻抗:50 Ω

    产品特点和优势


    1. 高精度与稳定性:典型温度稳定度达到±50 ppb,频率牵引范围为±100 ppb,适合需要精确频率输出的应用。
    2. 宽工作温度范围:支持-55℃至+95℃的工作温度范围,确保在极端环境下性能稳定。
    3. 小型化设计:采用9.3×14.6 mm SMD封装,满足现代电子产品对空间利用的需求。
    4. 长寿命与可靠性:经过严格的温度和机械应力测试,符合IEC60068及GJB360B标准。
    5. 多功能接口:提供多种输出波形选择(CMOS/Sine Wave),并支持电压控制调频。

    应用案例和使用建议


    NO0914A系列广泛应用于通信领域的无线基站、仪器仪表及卫星设备。在无线通信系统中,它作为参考信号源确保数据传输的准确性;在卫星通讯中,则用于提供稳定的频率基准。
    使用建议:
    - 在高频应用中,确保负载电容值保持在推荐的15 pF范围内。
    - 为避免信号干扰,建议将未使用的引脚悬空处理。
    - 使用过程中避免高温直接暴露,以延长使用寿命。

    兼容性和支持


    NO0914A系列产品与大多数主流电路板和芯片组兼容,能够无缝集成到现有设计中。成都恒晶科技有限公司提供完善的技术支持服务,包括样品测试、定制化开发及售后维护,确保客户使用无忧。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动时间过长 | 检查供电电压是否稳定,必要时调整稳压电路。 |
    | 输出频率偏移严重 | 确认环境温度是否超出工作范围,重新校准频率。 |
    | 谐波抑制效果不佳 | 检查PCB布局是否存在高频干扰,增加屏蔽措施。 |

    总结和推荐


    NO0914A系列高精度温补晶体振荡器凭借其卓越的性能、宽广的工作温度范围以及良好的兼容性,成为各类高端电子设备的理想选择。特别是在无线通信和卫星通讯领域,其稳定的性能和出色的性价比使其在市场上极具竞争力。
    综上所述,强烈推荐NO0914A系列产品用于需要高精度频率控制和宽温工作的应用场景。其可靠的设计和完善的售后服务,也使得该产品成为客户的首选方案。

NO0914AS3C308HN10参数

参数
频率容差 -
频率 10MHz
频率稳定性 ±30ppb
长*宽*高 14.6mm*9.3mm*8.5mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售

NO0914AS3C308HN10厂商介绍

XtalTQ/成都恒晶公司是一家专注于晶体振荡器和时钟解决方案的高科技企业。公司主营产品包括晶体振荡器、时钟模块、时钟芯片等,广泛应用于通信、工业控制、汽车电子、医疗设备、消费电子等领域。

XtalTQ/成都恒晶的产品分类如下:
1. 晶体振荡器:包括温度补偿晶体振荡器(TCXO)、电压控制晶体振荡器(VCXO)、普通晶体振荡器(XO)等。
2. 时钟模块:包括时钟发生器、时钟分配器、时钟缓冲器等。
3. 时钟芯片:包括时钟管理芯片、时钟同步芯片等。

XtalTQ/成都恒晶的优势:
1. 技术领先:公司拥有强大的研发团队,不断推出具有竞争力的新产品。
2. 质量可靠:产品经过严格的质量控制和测试,确保性能稳定可靠。
3. 定制服务:根据客户需求提供定制化解决方案,满足不同应用场景的需求。
4. 快速响应:公司具备快速响应市场变化的能力,为客户提供及时的技术支持和服务。

NO0914AS3C308HN10数据手册

厂牌 PDF简要描述 下载
XTALTQ/成都恒晶 有源晶振 XTALTQ/成都恒晶 NO0914AS3C308HN10 NO0914AS3C308HN10数据手册

NO0914AS3C308HN10封装设计

查看详情并下载
Symbol
Footprint
3D Model
