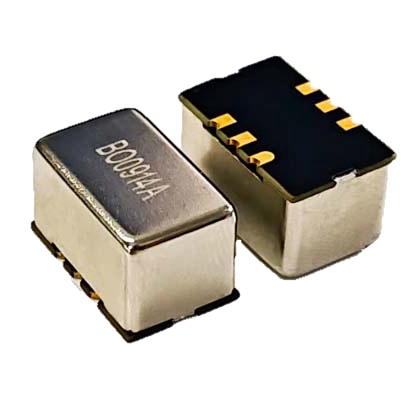

NO0914AH3I508HN10

产品分类: 有源晶振
产品描述: OCXO 9.35mm*14.65mm 6PADS CMOS 3.3V -40℃~+85℃ ±50ppb -150dBc/1kHz 10MHz
供应商型号:
供应商:
标准整包数: 0
XTALTQ/成都恒晶 有源晶振 NO0914AH3I508HN10

NO0914AH3I508HN10概述

    # NO0914A 系列超高性能OCXO技术概述

    产品简介


    NO0914A系列是一款由成都恒晶科技有限公司开发的超高性能恒温晶振(OCXO),专为需要高稳定性和精准频率输出的应用场景设计。它采用SMD封装(9.3×14.6毫米),适合无线通信系统、仪器仪表、卫星通讯等领域。此系列OCXO具有超高温稳定性及宽广的工作温度范围(-55℃~+95℃),确保其在极端环境下的可靠运行。

    技术参数


    以下是NO0914A系列的主要技术规格:
    - 供电电压: 3.3V/5V
    - 工作温度范围: -55℃~+95℃
    - 存储温度范围: -55℃~+125℃
    - 频率范围: 10MHz~50MHz
    - 谐波抑制: ≥-30dBc
    - 杂散抑制: ≥-70dBc
    - 输出电平: 7dBm
    - 上升沿/下降沿: ≤6ns
    - 负载电容: 15pF
    - 初始频率精度: ±100ppb
    - 相位噪声: -145dBc/Hz @ 1kHz offset, -155dBc/Hz @ 10kHz offset
    - 老化率: <100ppm/year

    产品特点和优势


    NO0914A系列OCXO具备以下显著特点:
    1. 卓越的温度稳定性: 可在广泛的温度范围内保持稳定的频率输出。
    2. 宽泛的工作电压: 支持3.3V和5V两种供电电压,适应多种电源配置。
    3. 高精度初始频率: 出厂时经过严格校准,初始频率偏差极小。
    4. 快速启动时间: 在常温条件下启动速度快,精度可达±100ppb。
    5. 强大的抗干扰能力: 具有优异的谐波和杂散抑制能力。

    应用案例和使用建议


    NO0914A系列OCXO广泛应用于无线通信系统、仪器仪表及卫星通讯等领域。对于无线通信系统,建议将OCXO放置在靠近射频前端的位置以减少信号路径上的损耗。此外,在设计电路板时应考虑良好的接地和屏蔽措施,以提高系统的整体性能。

    兼容性和支持


    NO0914A系列OCXO与其他主流电子元器件高度兼容,并且得到了成都恒晶科技有限公司的专业技术支持和服务保障。公司提供详尽的产品文档和技术资料下载服务,帮助客户更好地理解和使用该系列产品。

    常见问题与解决方案


    以下是一些常见的问题及其解决方法:
    - 问: 如何选择合适的频率?
    答: 根据具体应用需求,参考频率范围内的推荐频率进行选择。
    - 问: 设备无法正常工作怎么办?
    答: 检查供电电压是否符合要求,确认电路连接正确无误。

    总结和推荐


    综上所述,NO0914A系列OCXO凭借其卓越的技术指标、广泛的适用性和优秀的性价比,在各类高精度频率控制应用中表现出色。我们强烈推荐这款产品用于对频率稳定性和精准度有较高要求的应用场合。

NO0914AH3I508HN10参数

参数
频率 10MHz
频率稳定性 ±50ppb
频率容差 -
长*宽*高 14.6mm*9.3mm*8.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售

NO0914AH3I508HN10厂商介绍

XtalTQ/成都恒晶公司是一家专注于晶体振荡器和时钟解决方案的高科技企业。公司主营产品包括晶体振荡器、时钟模块、时钟芯片等,广泛应用于通信、工业控制、汽车电子、医疗设备、消费电子等领域。

XtalTQ/成都恒晶的产品分类如下:
1. 晶体振荡器:包括温度补偿晶体振荡器(TCXO)、电压控制晶体振荡器(VCXO)、普通晶体振荡器(XO)等。
2. 时钟模块:包括时钟发生器、时钟分配器、时钟缓冲器等。
3. 时钟芯片:包括时钟管理芯片、时钟同步芯片等。

XtalTQ/成都恒晶的优势:
1. 技术领先:公司拥有强大的研发团队,不断推出具有竞争力的新产品。
2. 质量可靠:产品经过严格的质量控制和测试,确保性能稳定可靠。
3. 定制服务:根据客户需求提供定制化解决方案,满足不同应用场景的需求。
4. 快速响应:公司具备快速响应市场变化的能力,为客户提供及时的技术支持和服务。

NO0914AH3I508HN10数据手册

厂牌 PDF简要描述 下载
XTALTQ/成都恒晶 有源晶振 XTALTQ/成都恒晶 NO0914AH3I508HN10 NO0914AH3I508HN10数据手册

NO0914AH3I508HN10封装设计

查看详情并下载
Symbol
Footprint
3D Model
