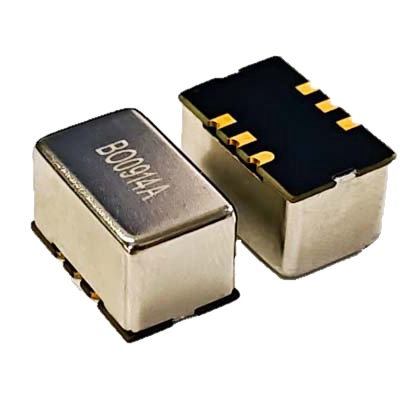

NO0914AH3C508GN40

产品分类: 有源晶振
产品描述: OCXO 9.35mm*14.65mm 6PADS CMOS 3.3V -20℃~+70℃ ±50ppb -145dBc/1kHz 40MHz
供应商型号: NO0914AH3C508GN40
供应商: 云汉优选
标准整包数: 1
XTALTQ/成都恒晶 有源晶振 NO0914AH3C508GN40

NO0914AH3C508GN40概述

    # NO0914A系列高稳定性石英振荡器技术手册

    1. 产品简介


    产品类型及功能
    NO0914A系列是成都恒晶科技有限公司推出的一款高稳定性石英振荡器,具有超宽的工作温度范围和出色的频率稳定性。适用于无线通信系统、卫星通讯、仪器仪表等多个高端领域。
    主要应用领域
    - 无线通信系统
    - 卫星通讯
    - 仪器仪表

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 供电电压 | - | 3.3 | - | V |
    | 供电电压 | - | 5.0 | - | V |
    | 最大电流 | - | 600 | - | mA |
    | 频率范围 | 10 | - | 50 | MHz |
    | 输出电平 | - | 7 | - | dBm |
    | 谐波抑制 | - | - | -30 | dBc |
    | 杂散抑制 | - | - | -70 | dBc |
    | 阻抗 | - | 50 | - | Ω |
    | 高电平 | - | 2.4 | - | V |
    | 低电平 | - | - | 0.4 | V |
    | 占空比 | 45 | - | 55 | % |
    | 上升/下降沿时间 | - | - | 6 | ns |

    3. 产品特点和优势


    NO0914A系列具备以下显著特点和优势:
    - 超高温稳定性:能够在-55℃到+95℃的工作温度范围内保持稳定性能。
    - 宽广的工作温度范围:特别适合极端环境下的应用场景。
    - SMD封装:采用9.3×14.6mm小型化设计,节省空间且便于集成。
    - 卓越的频率稳定性:出厂初始频率精度可达±100ppb,且温度稳定性优于±300ppb。
    这些特点使NO0914A系列在市场上极具竞争力,成为高端设备的理想选择。

    4. 应用案例和使用建议


    应用案例
    - 在无线通信系统中,用于提供高精度的参考频率。
    - 在卫星通讯设备中,作为核心频率源,确保数据传输的准确性。
    - 在精密测量仪器中,用作时间基准,满足高分辨率需求。
    使用建议
    - 在高温环境下使用时,需特别注意电路板散热设计。
    - 配套外围电路的阻抗应与振荡器的标称阻抗匹配。
    - 选用合适的负载电容(通常为15pF),以达到最佳频率输出效果。

    5. 兼容性和支持


    兼容性
    - NO0914A系列兼容多种工作电压(3.3V/5V),支持多种信号输出形式(方波、正弦波)。
    - 可根据客户要求定制特定的频率点(如10MHz、20MHz、40MHz、50MHz)。
    支持服务
    成都恒晶科技有限公司提供全面的技术支持,包括样品提供、定制开发、故障诊断及售后维护。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 初始频率偏差过大 | 重新校准出厂频率 |
    | 温度变化导致频率偏移明显 | 增加外部温控措施 |
    | 起动时间过长 | 确保电源电压和输入信号正常 |

    7. 总结和推荐


    综合评估
    NO0914A系列石英振荡器以其超宽的工作温度范围、高频率稳定性和紧凑的设计,成为无线通信、卫星通讯和精密仪器等领域的理想选择。其优越的性价比和可靠的质量使其在市场上脱颖而出。
    推荐结论
    强烈推荐NO0914A系列用于对频率稳定性要求极高的应用场景。其卓越的性能和广泛的应用适配性使其成为高端电子设备的首选产品之一。

NO0914AH3C508GN40参数

参数
频率 40MHz
频率稳定性 ±50ppb
频率容差 -
长*宽*高 14.6mm*9.3mm*8.5mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售

NO0914AH3C508GN40厂商介绍

XtalTQ/成都恒晶公司是一家专注于晶体振荡器和时钟解决方案的高科技企业。公司主营产品包括晶体振荡器、时钟模块、时钟芯片等,广泛应用于通信、工业控制、汽车电子、医疗设备、消费电子等领域。

XtalTQ/成都恒晶的产品分类如下:
1. 晶体振荡器:包括温度补偿晶体振荡器(TCXO)、电压控制晶体振荡器(VCXO)、普通晶体振荡器(XO)等。
2. 时钟模块:包括时钟发生器、时钟分配器、时钟缓冲器等。
3. 时钟芯片:包括时钟管理芯片、时钟同步芯片等。

XtalTQ/成都恒晶的优势:
1. 技术领先:公司拥有强大的研发团队,不断推出具有竞争力的新产品。
2. 质量可靠:产品经过严格的质量控制和测试,确保性能稳定可靠。
3. 定制服务:根据客户需求提供定制化解决方案,满足不同应用场景的需求。
4. 快速响应:公司具备快速响应市场变化的能力,为客户提供及时的技术支持和服务。

NO0914AH3C508GN40数据手册

厂牌 PDF简要描述 下载
XTALTQ/成都恒晶 有源晶振 XTALTQ/成都恒晶 NO0914AH3C508GN40 NO0914AH3C508GN40数据手册

NO0914AH3C508GN40封装设计

查看详情并下载
Symbol
Footprint
3D Model
