NT0914AS3I507EN100

产品分类: 有源晶振
产品描述: TCXO 9.35mm*14.65mm 6PADS SINE WAVE 3.3V -40℃~+85℃ ±0.5ppm -140dBc/Hz 100MHz
供应商型号: NT0914AS3I507EN100
供应商: 云汉优选
标准整包数: 1

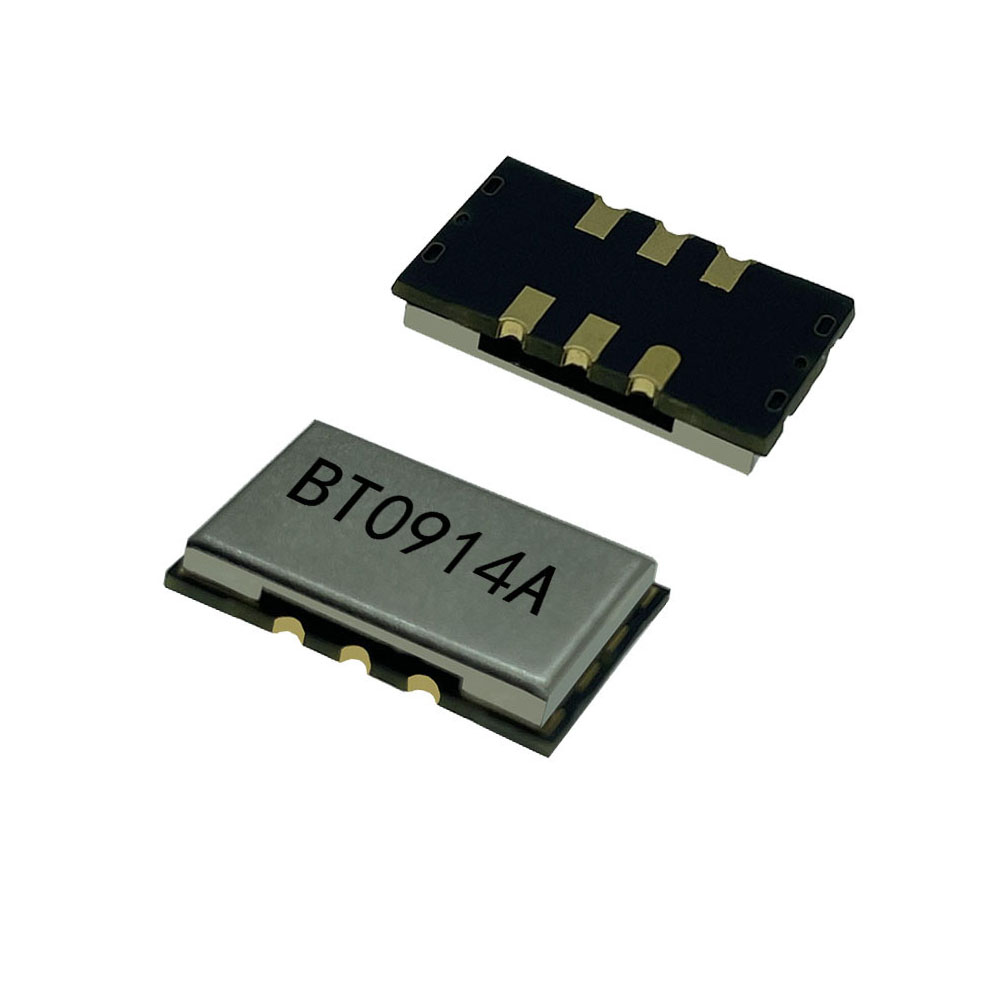

XTALTQ/成都恒晶 有源晶振 NT0914AS3I507EN100

NT0914AS3I507EN100概述

    NT0914A系列温补晶振产品手册

    1. 产品简介


    产品类型: NT0914A系列温补晶振(Temperature Compensated Crystal Oscillator, TCXO)是一种用于高精度时间基准和频率参考的晶体振荡器。它广泛应用于卫星导航系统、无线通信系统以及高清电视系统等领域。
    主要功能:
    - 提供高精度、低相噪的频率输出。
    - 温度补偿功能,确保在不同温度条件下输出频率的稳定性。
    - 适用于需要高频率精度和稳定性的场合。
    应用领域:
    - 卫星导航及通信系统
    - 无线通信系统
    - 高清电视系统

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 工作电压 | 3.3 | - | 5 | V |
    | 输出电流 | - | - | 45 | mA |
    | 频率范围 | 10 | - | 125 | MHz |
    | 初始频率精度 | +25℃ | - | - | ppm |
    | 频率温度稳定度 | -40℃~+85℃ | - | - | ppm |
    | 输出电平 | - | - | 7 | dBm |
    | 谐波抑制 | - | - | -30 | dBc |
    | 杂散抑制 | - | - | -70 | dBc |
    | 负载阻抗 | - | 50 | - | Ω |
    | 高电平 | - | 2.4 | - | V |
    | 低电平 | - | - | 0.4 | V |
    | 占空比 | 45 | - | 55 | % |
    | 上升/下降沿 | - | - | 6 | ns |
    | 负载电容 | - | - | 15 | pF |
    | 相位抖动 | - | - | 12KHz~5MHz | fs |
    | 相位噪声 @100MHz | -135 | -140 | -145 | dBc/Hz |
    | 相位噪声 @1KHz | -77 | -112 | -158 | dBc/Hz |
    | 工作温度范围 | -40 | - | +85 | ℃ |
    | 存储温度范围 | -55 | - | +125 | ℃ |

    3. 产品特点和优势


    - 超高频率温度稳定度: 在-40℃至+85℃的温度范围内,频率温度稳定度可达到±0.1ppm,确保了在各种恶劣环境下工作的稳定性。
    - 低相噪: 相位噪声低至-150dBc/Hz@1KHz,适用于要求严格的时间基准应用。
    - SMD封装: 封装尺寸为9.35mm x 14.65mm,适合自动化生产和高密度电路板设计。
    - 低抖动: 相位抖动低至20fs,确保信号质量优异。
    - 出厂时已校准: 出厂时进行精准校准,提供稳定的频率输出。

    4. 应用案例和使用建议


    应用案例:
    - 卫星导航系统: NT0914A系列可以作为GPS接收机的本地振荡器,提供精确的时间基准,保证位置精度。
    - 无线通信系统: 在蜂窝基站中,它可以用作时钟同步的参考源,提高数据传输的可靠性。
    - 高清电视系统: 作为视频解码器的主时钟源,确保画面清晰流畅。
    使用建议:
    - 确保电源电压稳定,避免超出规定的电压范围。
    - 注意散热设计,特别是在高温环境中使用时。
    - 使用合适的PCB布局和布线,以减少电磁干扰和信号完整性问题。

    5. 兼容性和支持


    兼容性:
    - 与现有的SMD贴片设备和电路板设计兼容。
    - 支持3.3V和5V供电。
    支持和维护:
    - 厂商提供详细的安装指导和技术支持服务。
    - 产品符合RoHS标准,环保可靠。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 频率不稳 | 检查供电电压是否在规定范围内,重新校准初始频率。 |
    | 信号失真 | 检查PCB布局和走线,确保信号完整性。 |
    | 相位噪声高 | 确认负载电容设置正确,检查周围环境是否有电磁干扰。 |

    7. 总结和推荐


    综合评估:
    - NT0914A系列温补晶振在高精度和低相噪方面表现卓越,适用于各种严苛的应用环境。
    - 封装紧凑,易于集成,且具备良好的温度稳定性和兼容性。
    推荐使用:
    - 强烈推荐用于对频率稳定性要求极高的场合,如卫星导航系统和无线通信系统。
    - 由于其高性能和广泛的适用性,NT0914A系列是一个值得信赖的选择。

NT0914AS3I507EN100参数

参数
频率 100MHz
频率稳定性 ±0.5ppm
频率容差 -
长*宽*高 9.35mm*14.65mm*6mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售

NT0914AS3I507EN100厂商介绍

XtalTQ/成都恒晶公司是一家专注于晶体振荡器和时钟解决方案的高科技企业。公司主营产品包括晶体振荡器、时钟模块、时钟芯片等,广泛应用于通信、工业控制、汽车电子、医疗设备、消费电子等领域。

XtalTQ/成都恒晶的产品分类如下:
1. 晶体振荡器:包括温度补偿晶体振荡器(TCXO)、电压控制晶体振荡器(VCXO)、普通晶体振荡器(XO)等。
2. 时钟模块:包括时钟发生器、时钟分配器、时钟缓冲器等。
3. 时钟芯片:包括时钟管理芯片、时钟同步芯片等。

XtalTQ/成都恒晶的优势:
1. 技术领先:公司拥有强大的研发团队,不断推出具有竞争力的新产品。
2. 质量可靠:产品经过严格的质量控制和测试,确保性能稳定可靠。
3. 定制服务:根据客户需求提供定制化解决方案,满足不同应用场景的需求。
4. 快速响应:公司具备快速响应市场变化的能力,为客户提供及时的技术支持和服务。

NT0914AS3I507EN100数据手册

厂牌 PDF简要描述 下载
XTALTQ/成都恒晶 有源晶振 XTALTQ/成都恒晶 NT0914AS3I507EN100 NT0914AS3I507EN100数据手册
