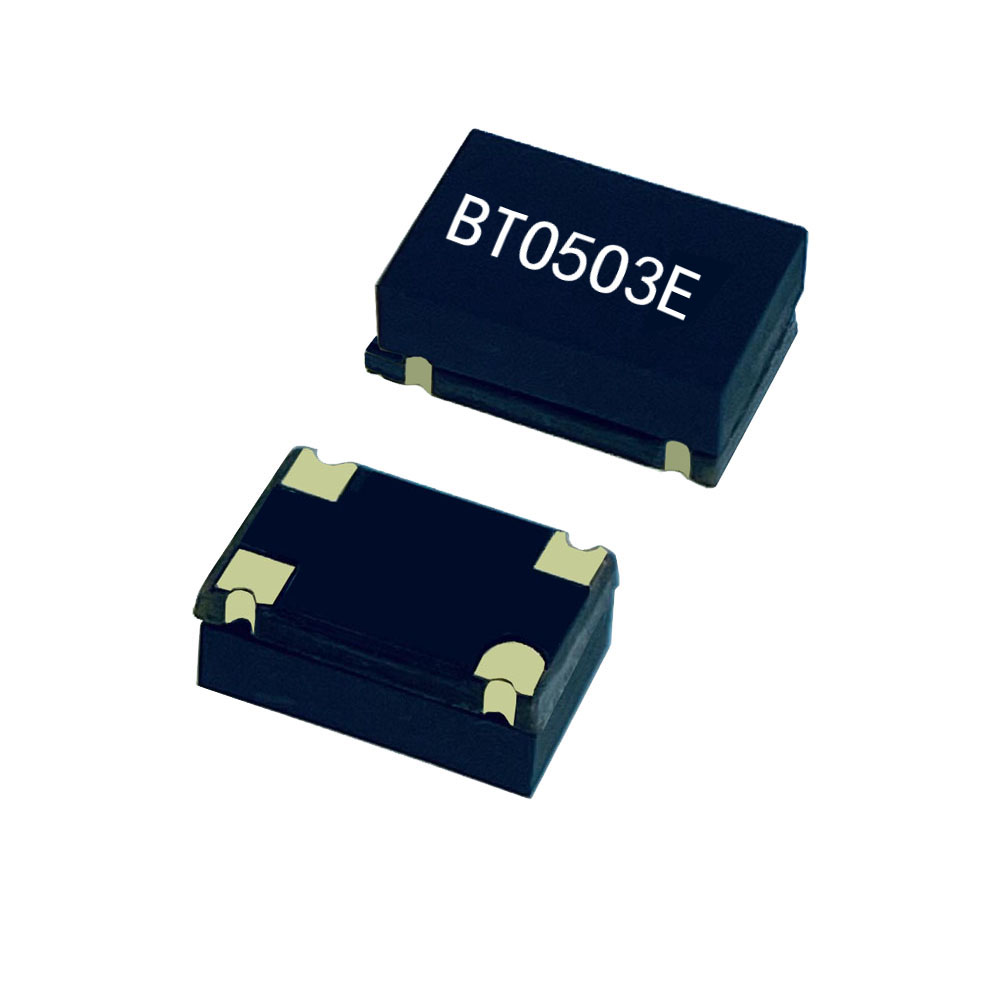

NT0503EC3I106BN50

产品分类: 有源晶振
产品描述: TCXO 5.2mm*3.4mm 4PADS CLIPPED SINE WAVE 3.3V -40℃~+85℃ ±1.0ppm -125dBc/1KHz 50MHz
供应商型号: NT0503EC3I106BN50
供应商: 云汉优选
标准整包数: 1
XTALTQ/成都恒晶 有源晶振 NT0503EC3I106BN50

NT0503EC3I106BN50概述


    产品简介


    本篇技术手册旨在详细介绍一款具有高性能的温度补偿晶体振荡器(Temperature Compensated Crystal Oscillator, TCXO),型号为NT0503E系列。这类电子元器件广泛应用于各类需要精确频率稳定的场景,如基站、仪器仪表、医疗电子等。该产品以紧凑的SMD封装(5.2mm x 3.4mm)设计,确保了在不同环境条件下仍能保持优异的频率稳定性。

    技术参数


    以下是该产品的主要技术规格和性能参数:
    - 工作电压:3.3Vdc 或 5.0Vdc
    - 输出电平:对于方波输出,负载为15pF时,典型值为0.8Vp-p;对于削顶正弦波输出,负载为10kΩ//10pF时,典型值为0.8Vp-p
    - 负载特性:负载变化±5%
    - 占空比:45%~55%
    - 相位噪声:典型值为-120dBc/Hz@1kHz
    - 频率范围:10MHz 至 60MHz
    - 工作温度范围:工业级温度范围为-40℃至+85℃
    - 频率稳定度:根据不同的型号,频率稳定度范围为±0.28ppm至±2.0ppm
    - 静态功耗:典型值为8mA,最大值为12mA

    产品特点和优势


    1. 高频率稳定性:通过温度补偿技术,确保在-40℃至+85℃范围内频率稳定度达±0.28ppm至±2.0ppm,远超同类产品。
    2. 工业级温度适应性:支持工业级温度范围,同时提供宽温定制选项。
    3. 低相位噪声:典型相位噪声值为-120dBc/Hz@1kHz,适合对信号质量要求高的应用场景。
    4. 高效能输出:具备高电平2.4V,低电平0.4V的稳定输出能力,兼容多种电路设计需求。

    应用案例和使用建议


    应用案例
    该TCXO常用于基站设备中,以提供精准的时钟参考信号,确保通信网络的同步稳定。此外,在仪器仪表及医疗电子设备中,其高频率稳定性和低相位噪声特性有助于提升测量精度。
    使用建议
    - 在安装过程中,确保供电电压符合产品规范,避免电压波动导致性能降低。
    - 注意连接电路时,应考虑负载的影响,保证负载值在允许范围内。
    - 若不使用压控功能,应将1脚悬空处理,以免影响其他功能的正常运行。

    兼容性和支持


    该产品适用于广泛的电路设计,能够与其他标准电子元器件良好配合。制造商提供了全面的技术支持,包括可靠性测试报告、符合RoHS标准等,确保产品质量和使用安全。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出频率不稳定 | 检查供电电压是否在规定范围内;确认负载值未超出规格 |
    | 相位噪声超标 | 检查电路设计是否合理;考虑更换更高级别的型号以满足需求 |

    总结和推荐


    总体而言,NT0503E系列TCXO凭借其卓越的频率稳定性和低相位噪声特性,在工业应用中表现出色。对于需要高精度频率控制的领域,这款产品无疑是理想的选择。强烈推荐给追求高品质电子设备的设计者和工程师。

NT0503EC3I106BN50参数

参数
频率 50MHz
频率稳定性 ±1ppm
频率容差 -
长*宽*高 5.2mm*3.4mm*2mm
通用封装 5032
安装方式 贴片安装
应用等级 工业级
零件状态 在售
