NV0914AD3C155D030N100

产品分类: 有源晶振
产品描述: 压控晶体振荡器 9.35mm*14.65mm 6PADS LVDS 3.3V -20℃~+70℃ ±15ppm -135dBc/1KHz 100MHz
供应商型号: NV0914AD3C155D030N100
供应商: 云汉优选
标准整包数: 1

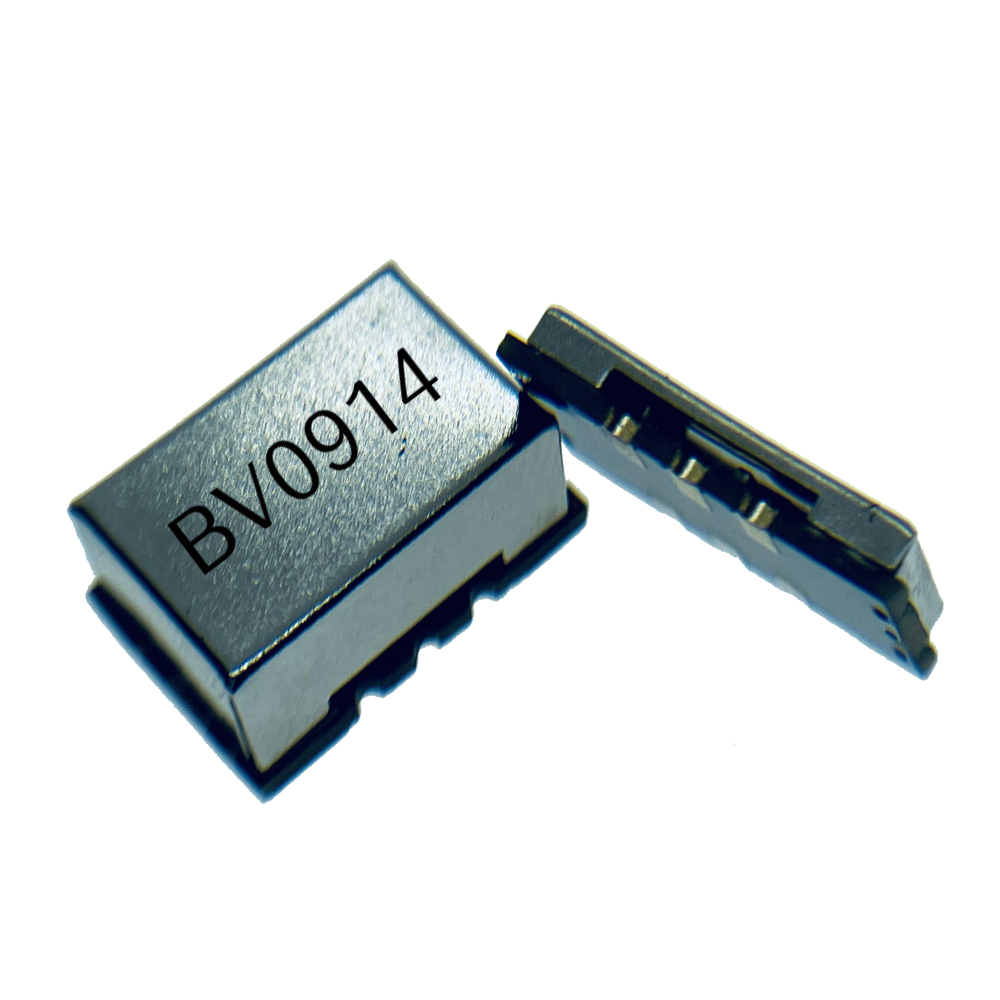

XTALTQ/成都恒晶 有源晶振 NV0914AD3C155D030N100

NV0914AD3C155D030N100概述

    NV0914A 系列 VCXO 产品技术手册

    1. 产品简介


    NV0914A系列是一款采用SMD贴片封装(14.65×9.35mm)的电压控制振荡器(VCXO)。该产品具有高频率稳定性、低相位噪声等特点,特别适用于卫星导航及通信系统、无线通信系统、高清电视系统等高性能要求的应用场景。其主要功能是提供稳定的频率输出,以满足各种复杂的工作环境需求。

    2. 技术参数


    - 工作电压:3.3V ±5%
    - 工作电流:100mA
    - 频率范围:40MHz~150MHz
    - 频率稳定度:±15ppm(-40℃~+85℃)
    - 电源特性:Vcc±5%
    - 负载特性:Load±5%
    - 工作温度范围:-40℃~+85℃
    - 存储温度范围:-55℃~+125℃
    - 频率牵引范围:0~3.3V
    - 相位抖动:12KHz~5MHz,@100MHz
    - 相位噪声:@100MHz,-130dBc/Hz(LVPECL),-135dBc/Hz(LVDS),-140dBc/Hz(D)

    3. 产品特点和优势


    - 高频低相噪:能够产生高达150MHz的高频输出,且具备极低的相位噪声。
    - 宽工作温度范围:-40℃到+85℃的工作温度范围,确保了在极端环境下的稳定性。
    - 快速启动:该产品具有快速启动能力,适用于需要快速响应的应用场合。
    - 低抖动射频通信电路:具备低抖动的射频通信电路,保证信号传输的质量。
    - 多种频率选择:提供多个标准频率点(80MHz, 100MHz, 120MHz, 122.88MHz),方便客户选择。

    4. 应用案例和使用建议


    - 卫星导航系统:在卫星导航系统中,NV0914A系列可以提供稳定可靠的频率信号,确保系统的精确度。
    - 无线通信系统:对于无线通信系统而言,该产品的低相位噪声和高频率稳定性可以显著提高信号传输质量。
    - 高清电视系统:在高清电视系统中,该产品可以提供稳定且低噪声的频率信号,提升图像质量。
    使用建议:
    - 确保工作环境温度处于-40℃到+85℃范围内,避免超出额定范围。
    - 在使用时尽量保持供电电压稳定,避免电压波动对性能造成影响。

    5. 兼容性和支持


    - 兼容性:该产品支持LVPECL和LVDS两种输出模式,适用于不同的接口标准。
    - 厂商支持:制造商提供详尽的技术文档和售后服务,以帮助客户解决问题。

    6. 常见问题与解决方案


    - 问题:产品启动速度慢
    - 解决方案:检查供电电压是否符合要求,必要时调整电源稳压电路。
    - 问题:输出信号失真
    - 解决方案:检查负载电阻是否合适,适当调节负载电阻。

    7. 总结和推荐


    综上所述,NV0914A系列是一款性能优异、功能强大的电压控制振荡器。它在高频、低相噪、宽温度范围等方面表现出色,非常适合应用于卫星导航、无线通信、高清电视等领域。基于其卓越的表现和广泛的适用性,强烈推荐使用此款产品。
    以上是对NV0914A系列VCXO产品的详细技术手册内容整理。希望这些信息能够帮助您更好地了解和使用该产品。

NV0914AD3C155D030N100参数

参数
频率稳定性 ±15ppm
频率容差 -
频率 100MHz
长*宽*高 14.65mm*9.35mm*6mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售

NV0914AD3C155D030N100厂商介绍

XtalTQ/成都恒晶公司是一家专注于晶体振荡器和时钟解决方案的高科技企业。公司主营产品包括晶体振荡器、时钟模块、时钟芯片等,广泛应用于通信、工业控制、汽车电子、医疗设备、消费电子等领域。

XtalTQ/成都恒晶的产品分类如下:
1. 晶体振荡器:包括温度补偿晶体振荡器(TCXO)、电压控制晶体振荡器(VCXO)、普通晶体振荡器(XO)等。
2. 时钟模块:包括时钟发生器、时钟分配器、时钟缓冲器等。
3. 时钟芯片:包括时钟管理芯片、时钟同步芯片等。

XtalTQ/成都恒晶的优势:
1. 技术领先:公司拥有强大的研发团队,不断推出具有竞争力的新产品。
2. 质量可靠:产品经过严格的质量控制和测试,确保性能稳定可靠。
3. 定制服务:根据客户需求提供定制化解决方案,满足不同应用场景的需求。
4. 快速响应:公司具备快速响应市场变化的能力,为客户提供及时的技术支持和服务。

NV0914AD3C155D030N100数据手册

厂牌 PDF简要描述 下载
XTALTQ/成都恒晶 有源晶振 XTALTQ/成都恒晶 NV0914AD3C155D030N100 NV0914AD3C155D030N100数据手册

NV0914AD3C155D030N100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 234
20+ ¥ 208
50+ ¥ 182
库存: 50
起订量: 1 增量: 5
交货地:
最小起订量为:1
合计: ¥ 234
